Montageanleitung Fallarmmarkise V180 Markisolette
1.
Montage an der Wand
1.1 Anzeichnen der Bohrungen für die Wandhalterungen
Bei der Montage der Markise müssen die beiden Wandhalterungen (A) sowohl horizontal als auch vertikal wasserwaagen-
genau stehen. Siehe Abbildung 1.1 und 1.2 Sie müssen in einer Linie an der Wand anliegen. Bei ungleicher Position der
Wandhalterungen (was eine ungleiche Position der Arme zur Folge hat) kann die Markise nicht einwandfrei funktionieren.
A

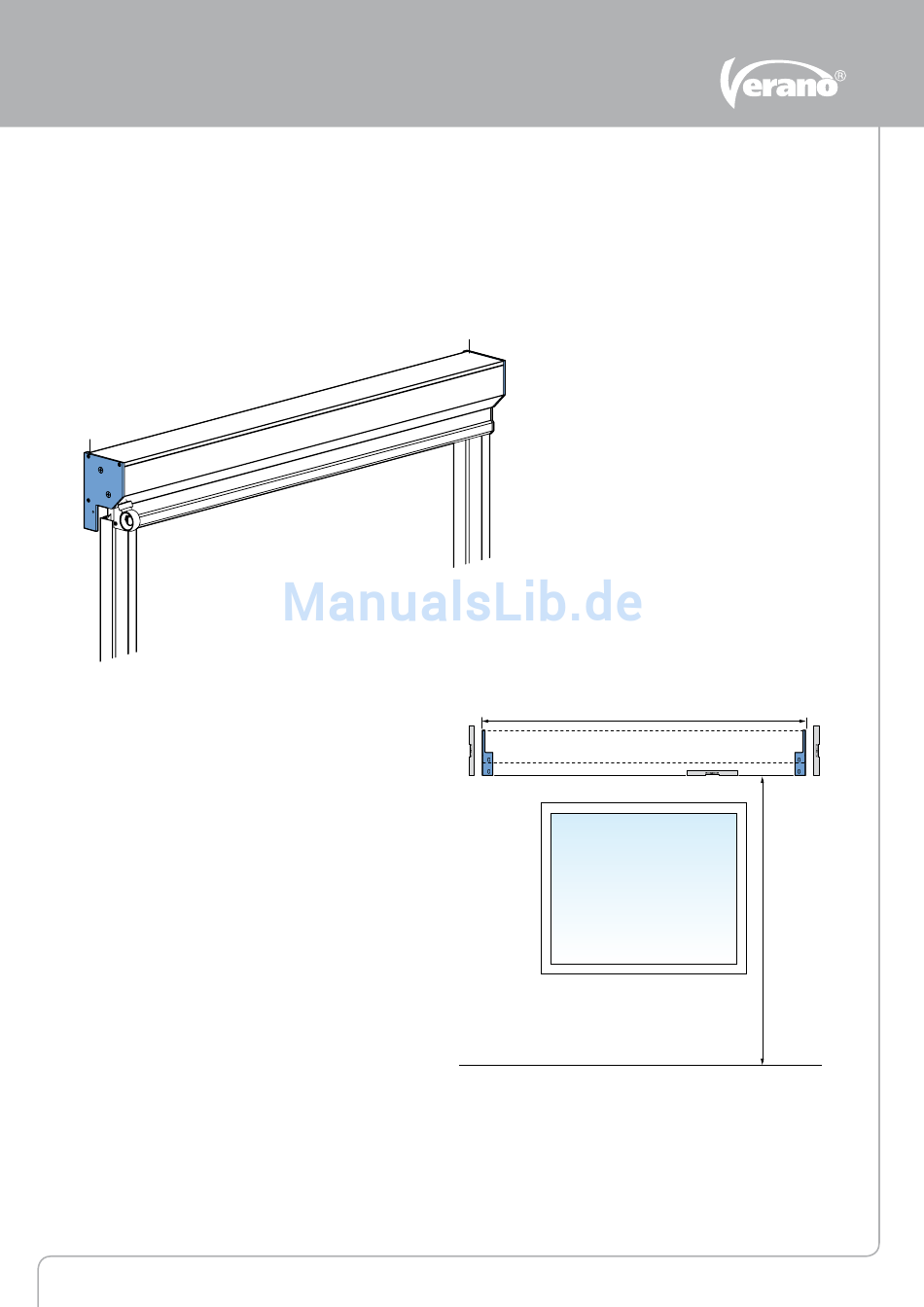

Abb. 1.1 Wandhalterungen Fallarmmarkise
Markieren Sie die Bohrlöcher der Wandhalterungen (A)
genauestens an der Wand gemäß den Maßen X und Y in
Abbildung 1.2.
Achten Sie darauf, dass sich die oberen Montagelöcher in
der Mitte eines Ziegels befinden.
X = Breite der Markise
Y = Rahmenhöhe plus mindestens 30 cm
A = Wandhalterungen
1.2 Bohren der Löcher
Bohren der Montagelöcher. Wir empfehlen, mit einem Steinbohrer zu bohren, wenn es sich um eine Beton- oder Steinwand
handelt. Verwenden Sie dazu passende Dübel und Schrauben guter Qualität (standardmäßig A2 oder bei Seeklima A4).
Montieren Sie die Markise an der Wand und ziehen Sie die Schrauben in den Wandhalterungen (A) gut fest. Verwenden Sie
hierfür eine Ratsche mit Verlängerung.
A
A
Abb. 1.2 Anbringung der Wandhalterungen
3
X
A
Y
V1 80 -1 32 27 6 4 8 -1 7 0 2 2 3 DU
