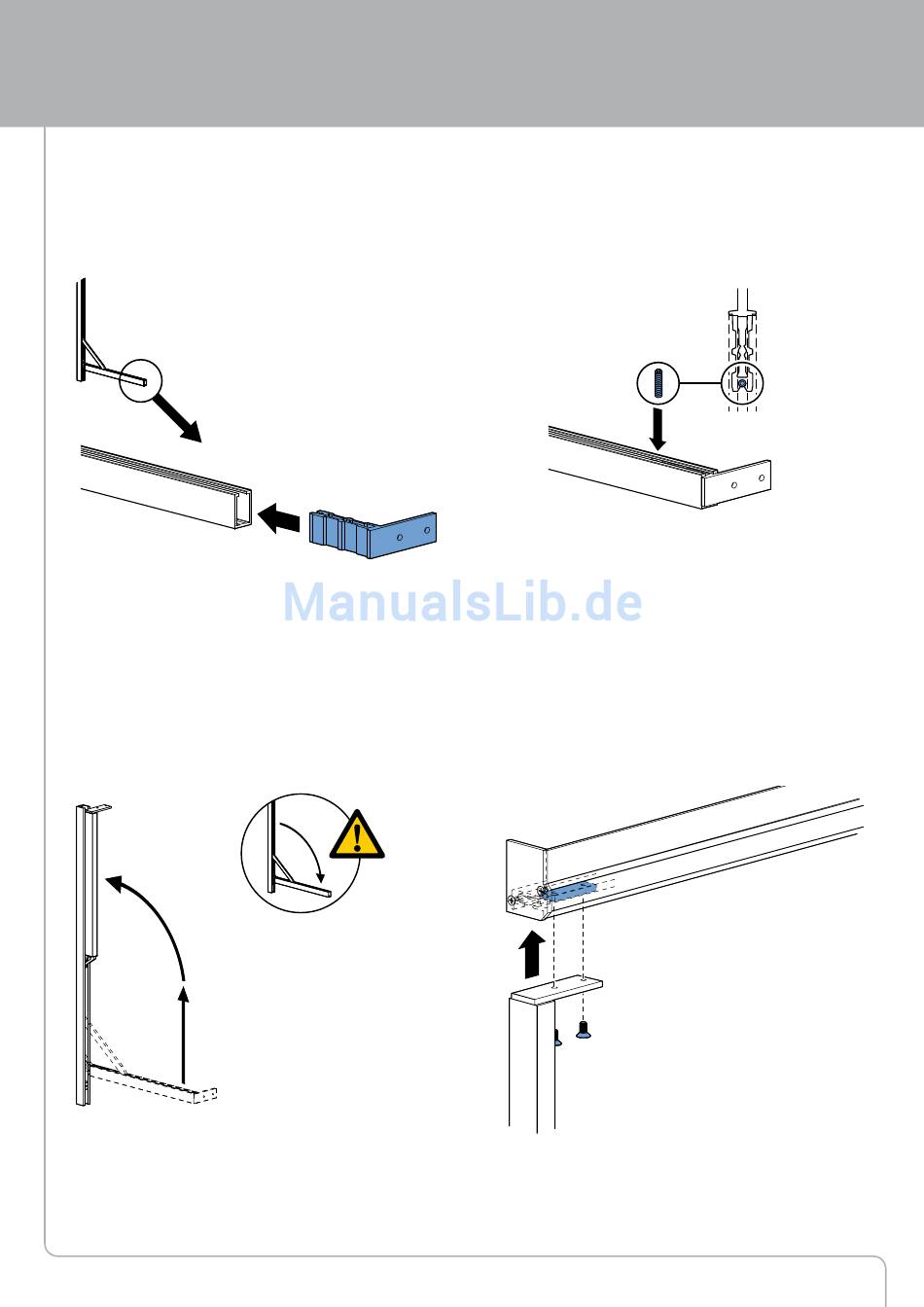

2.7 Kopfstücke an den Armen anbringen
Schieben Sie die Kopfstücke in die Enden der Arme. Achten Sie darauf, dass die Kopfstücke nach unten weisen (Abb. 2.12).
Ziehen Sie die Kopfstücke mit den mitgelieferten Schrauben fest (Abb. 2.13)
Abb. 2.12 Kopfstücke in den Armen
2.8 Arme an der Vorderleiste befestigen
Drehen Sie den Ausfallarm nach oben (Abb. 2.14) Achtung!! Der Arm steht unter Spannung.
Drehen Sie den Ausfallarm an der Befestigungsplatte in der Vorderleiste fest (Abb. 2.15).
Wiederholen Sie diese Schritte für alle Arme.
Abb. 2.14 Zurückklappen des Ausfallarms
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
fig. 2.13 Kopfstücke befestigen
Abb. 2.15 Festschrauben des Ausfallarms
