Installation

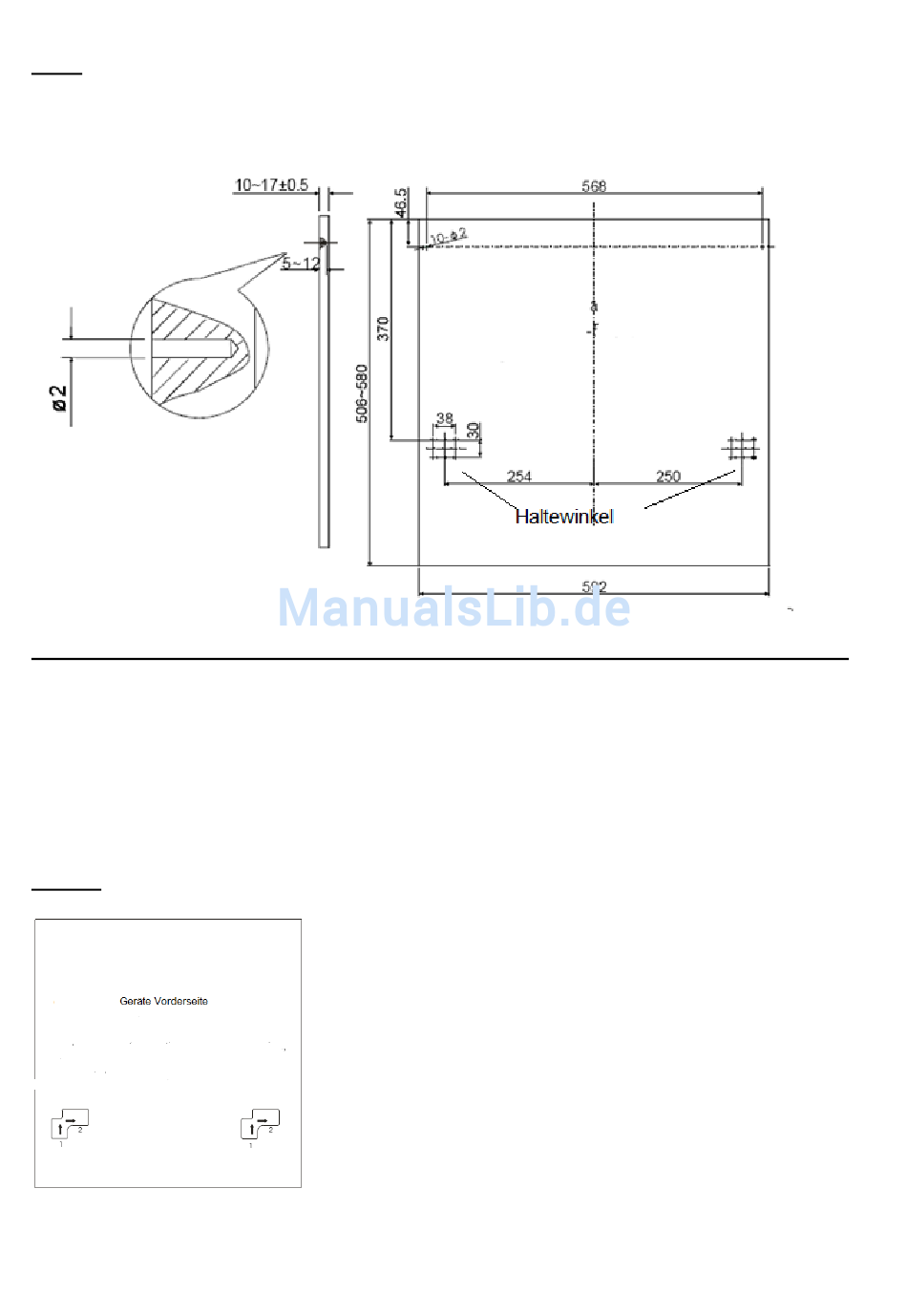

Abb. 3
Massangaben in mm
Die Höhe der Dekorplatte sollte nicht die Masse von 506-580mm unter- bzw.
überschreiten.
Die Haltewinkel an der Holz-Dekorblende anbringen und setzen die Haltewinkel in die
Führungsnute (Haken für die Holz-Dekorblende) an der Geräte Vorderseite siehe
Abb. 4a. Nach Positionierung der Holz-Dekorplatte, diese mit den Schrauben und Stif-
ten an der Aussentür des Gerätes fixieren. (Abb. 4 b)
Abb. 4a]
Seite 10 von 45
Version E1.1 DE 07/2017
