Bluetooth®
POLICE KIT I & II
Bedienungsanleitung
Vielen Dank, dass Sie sich für das Bluetooth Security Headset entschieden
haben. Mit diesem Gerät können Sie eine Funkverbindung zwischen einem nicht
mit Bluetooth ausgerüsteten PTT/TRS-Telefon oder Funksprechgerät und einem
Bluetooth-Headset herstellen und so das PTT/TRS Telefon oder Funksprechge-
rät auf diese Weise komfortabler nutzen.
POLICE KIT I
- Drahtlose Verbindung zwischen
Handmikrofon und Funksprechgerät
- bis zu 100 m Reichweite
- Geräuschkompensiertes Mikrofon
POLICE KIT II
- Drahtlose Verbindung zwischen
Handmikrofon und Funksprechgerät
- bis zu 10 m Reichweite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Maas Bluetooth Police Kit I
Inhaltszusammenfassung für Maas Bluetooth Police Kit I

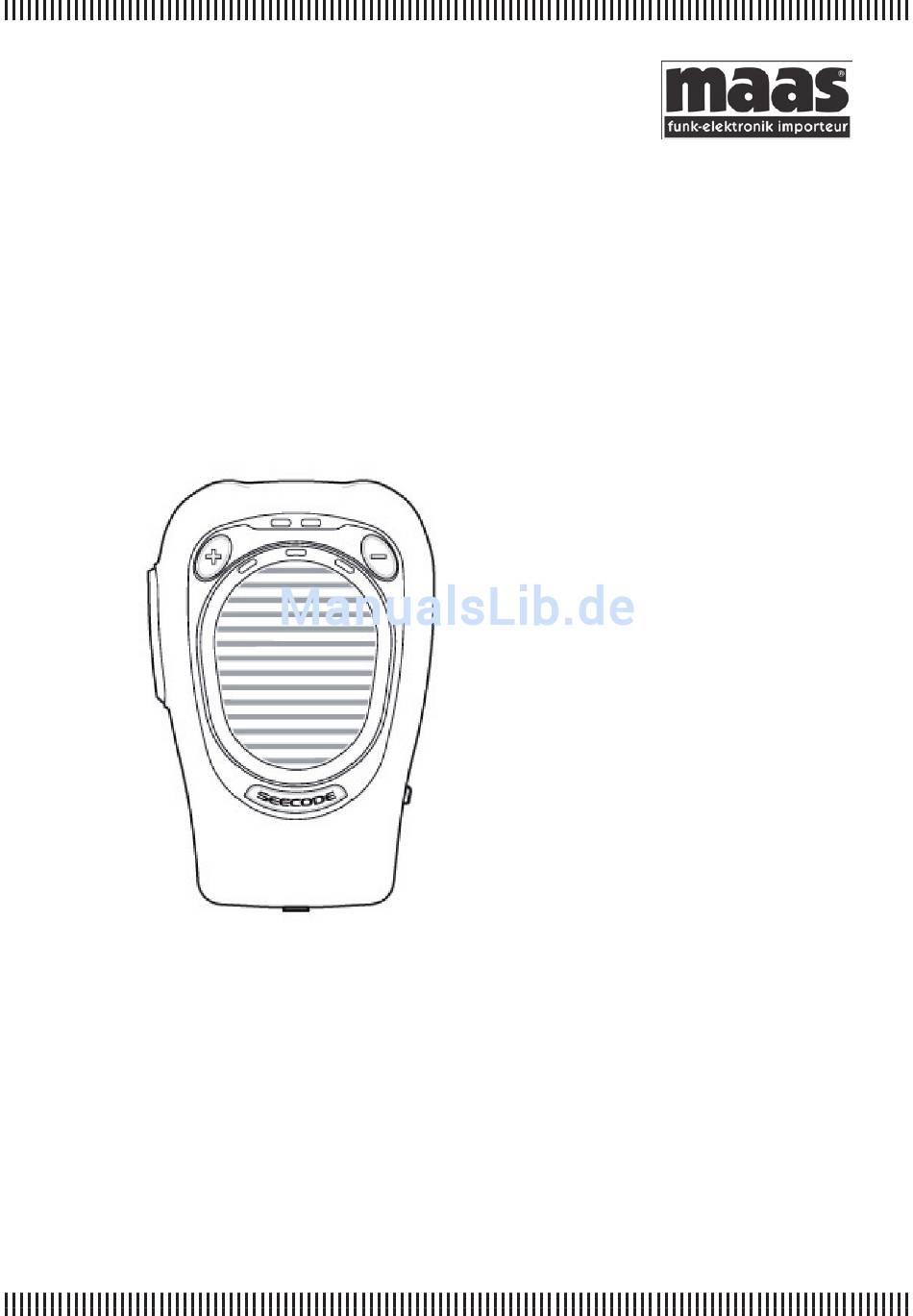

- Seite 1 Bluetooth® POLICE KIT I & II Bedienungsanleitung POLICE KIT I - Drahtlose Verbindung zwischen Handmikrofon und Funksprechgerät - bis zu 100 m Reichweite - Geräuschkompensiertes Mikrofon POLICE KIT II - Drahtlose Verbindung zwischen Handmikrofon und Funksprechgerät - bis zu 10 m Reichweite Vielen Dank, dass Sie sich für das Bluetooth Security Headset entschieden haben.
-
Seite 2: Kompatibel Mit Nahezu Allen Funksprechgeräten
Kompatibel mit nahezu allen Funksprechgeräten S Standard W Wintec K Kenwood K2 Kenwood IC Icom IC2 Icom MGP Motorola M Motorola M1 Motorola Patente 29.11.2006 KOREA 10-2006-0118972 06.11.2007 EUROPA 07021512.4 12.11.2007 JAPAN 2007-293205 08.01.2007 11/650,812 Seite... -
Seite 3: Inhaltsverzeichnis
Sicherheitsvorkehrungen ..............Technische Daten ................Konformitätserklärung ............... Gewährleistung .................. Vertrieb Deutschland: maas funk-elektronik Inh. Peter Maas Heppendorfer Str. 23, 50189 Elsdorf Internet: http://www.maas-elektronik.com Alle Angaben ohne Gewähr. Technische Änderungen, Irrtümer sowie Ausverkauf einzelner Produkte vorbehalten. Copyright 2008 (c) maas Funk-Elektronik... -
Seite 4: Produktüberblick
Produktüberblick Danke, dass Sie sich für das Bluetooth Police Kit I (100 m Reichweite) bzw. das Bluetooth Police Kit II (10 m Reichweite) entschieden haben. Mit diesem Gerät lassen sich beliebige Funksprechgeräte drahtlos mit dem Bluetooth Handmikrofon verbinden. Lassen Sie ihr Funksprechgerät im Auto oder im Büro, während Sie das komfortable Bluetooth Handmikrofon verwenden. -
Seite 5: Lieferumfang
Lieferumfang Folgende Artikel befinden sich im Lieferumfang: PTT-Dongle Ladeadapter Bluetooth Handmikrofon (SCP860) (SHD612) Mehrfachladekabel Handbuch Velcro Kfz-Ladekabel Audio Anschluss Dongle Case Zigarettenanzünderanschl. Seite... -
Seite 6: Erläuterung Der Komponenten
Erläuterung der Komponenten SCM860 (Bluetooth Handmikrofon) Mehrfach Funktionstaste LED (Rot) LED (Blau) Lautsprecher Lautstärke (lauter) (leiser) PTT Taste Lautsprecher Mikrofon Externer Audio-Anschluss Ladebuchse (2,5 mm, 3-polig) Klemmhalter Reset Seite... - Seite 7 SHD612 (PTT-Dongle) Anschlussleitung Reset-Taste LED-Anzeige Mehrfach Funktionstaste Ladebuchse Seite...
-
Seite 8: Verwendung Des Bluetooth Police Kits I
Verwendung des Bluetooth Police Kits I / II Das Bluetooth Police Kit I / II verbindet Ihr Funksprechgerät mit dem Blu- etooth Handmikrofon und erlaubt so eine kabellose und komfortable Kom- munikation. Laden Das Bluetooth Handmikrofon und der PTT-Dongle verfügen über einen in- tegrierten Akku, der vor der Verwendung des Geräts vollständig geladen... -
Seite 9: Ein- Und Ausschalten
Ein- und Ausschalten Einschalten Tastenbetätigung LED-Status Bluetooth- Handmikrofon Die Mehrfach-Funktionstaste Die blaue LED blinkt 5 mal. zwei Sekunden lang betätigen. PTT-Dongle Ausschalten Tastenbetätigung LED-Status Bluetooth- Handmikrofon Die blaue LED leuchtet eine Die Mehrfach-Funktionstaste Sekunde lang und verlöscht PTT-Dongle vier Sekunden lang betätigen. anschließend. -
Seite 10: Pairing
Pairing Pairing- Tastenbetätigung LED-Status Modus Bluetooth- Handmikrofon Während des Einschaltens Die blaue LED blinkt fünfmal Mehrfach-Funktionstaste langsam und dann schnell 6 Sekunden lang betätigen. (Pairing-Standby). PTT-Dongle • Im Pairing-Standby-Modus wird das Hansmikrofon automatisch vom PTT-Dongle registriert. • Falls der Pairing-Vorgang nicht erfolgreich ist, noch einmal mit dem ersten Schritt beginnen. -
Seite 11: Verwendung Im Walkie-Talkie-Modus
Verwendung im Walkie-Talkie-Modus Im Walkie-Talkie-Modus die PTT-Taste am Hansmikrofon betätigen, um mit der Gegenstelle zu sprechen. Zum Sprechen die PTT-Taste gedrückt hal- ten. Zum Hören die PTT-Taste loslassen. Die Bedienung entspricht somit der eines normalen Funksprechgeräts. Einstellen der Lautstärke Drücke die Lautstärketasten [ + ] oder [ - ] am Bluetooth Handmikrofon, um die Lautsprecher-Lautstärke zu erhöhen oder zu verringern. -
Seite 12: Verhalten Bei Gerätestörungen
Verhalten bei Gerätestörungen Falls beim Gebrauch Störungen auftreten, die Reset-Taste auf der Rück- seite des PTT-Dongle und des Handmikrofons betätigen. Dies setzt alle Einstellungen auf die Werkseinstellungen zurück. Reset-Taste Reset-Taste Seite... -
Seite 13: Kurzüberblick
Anhang: Kurzüberblick Menü Produkt Aktion • Bluetooth-Handmikrofon Die Mehrfach-Funktionstaste Einschalten • PTT-Dongle zwei Sekunden lang betätigen. • Bluetooth-Handmikrofon Die Mehrfach-Funktionstaste Ausschalten • PTT-Dongle vier Sekunden lang betätigen. Im ausgeschalteten Zustand die • Bluetooth-Handmikrofon Pairing Mehrfach-Funktionstaste sechs • PTT-Dongle Sekunden lang betätigen. Die PTT Taste während des Sprechen • Bluetooth-Handmikrofon Sprechens gedrückt halten. -
Seite 14: Led-Anzeige
LED-Anzeige Bluetooth- Die rote LED blinkt vier mal im Handmikrofon Abstand von 0.5 Sekunden. Schwacher Batterieladezustand Die blaue und rote LED blickt im PTT-Dongle Abstand von 10 Sekunden. Bluetooth- Die blaue LED blinkt fünf mal Handmikrofon Pairing-Modus durchgehend und schnell (Pairing-Standby). -
Seite 15: Bluetooth Handmikrofon (Normalzustand)
Bluetooth Handmikrofon (Normalzustand) Rote LED Blaue LED PTT gedrückt Imm an Blaue LED blinkt 3 mal im PTT nicht gedrückt 5-Sekunden Intervall Empfang Immer an Seite... -
Seite 16: Bluetooth Handmikrofon (Fehlerhafter Zustand)
Bluetooth Handmikrofon (fehlerhafter Zustand) Rote LED Blaue LED PTT gedrückt Blaue LED blinkt 1 mal im PTT nicht gedrückt 5-Sekunden Intervall Empfang Fehlerhafter Zustand: Ein Problem am Gerät ist entstanden oder die Reichwei- te zwischen Bluetooth Dongle und Handmikrofon ist überschritten. Seite... -
Seite 17: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen • Das Gerät bei Nichtgebrauch abschalten. • Das Gerät darf nicht Temperaturen von mehr als 50 °C oder direk- ter Sonnenbestrahlung ausgesetzt werden. Andernfalls kann sich die Leistung und die Batterielebensdauer verringern. • Das Gerät von Feuchtigkeit und Staub fernhalten. • Das Gerät nicht fallen lassen. • Das Gerät nicht mit feuchten Händen berühren oder anschlieflen. • Darauf achten, dass Kleinkinder oder Haustiere nicht am Gerät saugen oder darauf beiflen. • Das Gerät darf nicht verändert, repariert oder demontiert werden. •... -
Seite 18: Technische Daten
Technische Daten SCP860 SHD612 (Bluetooth-Handmikrofon) (PTT-Dongle) Bluetooth® Kompatibel zu Kompatibel zu Version Bluetooth® Version 2.1 Bluetooth® Version 2.0 Unterstütztes Headset/Serielles Profil Headset/Serielles Profil Bluetooth®-Profil Trägerfrequenz 2,402 bis 2,480 GHz 2,402 bis 2,480 GHz Reichweite Police Kit I: Police Kit I: Bis zu 100 m Bis zu 100 m Police Kit II... -
Seite 19: Konformitätserklärung
Konformitätserklärung Absatz 15.19 Kennzeichnungsanforderungen Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb des Geräts unterliegt den folgenden beiden Bedingungen: Das Gerät darf keine schädlichen Störungen hervorrufen und Das Gerät muss Störungen akzeptieren. Darin sind Störungen einge- schlossen, die unerwünschte Wirkungen hervorrufen können. Absatz 15.21 Benutzerinformationen Wenn Änderungen vorgenommen werden, die nicht ausdrücklich von den für die Erfüllung der Bestimmungen Verantwortlichen genehmigt worden sind, kann die Berechtigung des Benutzers zum Betrieb des Geräts un-... -
Seite 20: Gewährleistung
2. Defekte bzw. Schäden durch unsachgemäflen Gebrauch, Unfall, Nachlässigkeit, unvorschriftsmäflige Prüfung/Installation, Änderun- gen jeder Art oder verschüttete Speisen/Flüssigkeiten. Durch Naturkatastrophen verursachte Fehler. Aufgebrauchte Verbrauchsmaterialen. Produktbezeichnung: Bluetooth Police Kit I / II Modellnummer: SCM860, SHD612 Gewährleistungszeit: 1 Jahr Kaufdatum: Verkaufsstelle:...
