Maas DX-5000 Bedienungsanleitung

Maas DX-5000 Bedienungsanleitung

Mobilfunkgerät 10 m/11 m mit ssb

Werbung

Mobilfunkgerät 10 m/11 m mit SSB
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Maas DX-5000

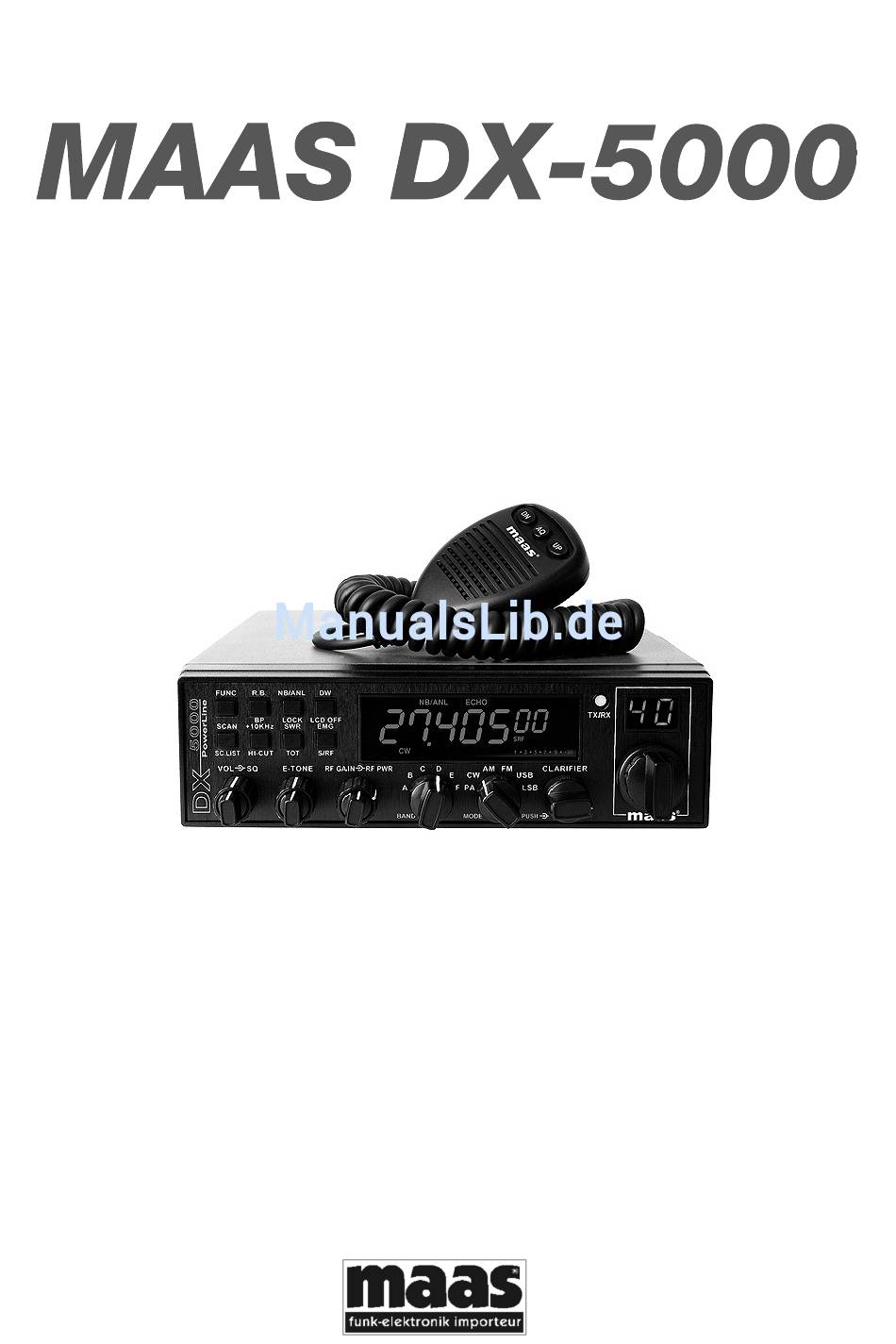

  • Seite 1 Mobilfunkgerät 10 m/11 m mit SSB BEDIENUNGSANLEITUNG...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS WARNHINWEISE ................3 RESET-FUNKTION ................ 3 TECHNISCHE BESONDERHEITEN ..........4 EINBAU UND INBETRIEBNAHME ..........5 Wie und wo man das Funkgerät installiert ................ 5 Installation der Antenne ....................6 Anschluss der Stromversorgung ..................7 Inbetriebnahme ........................ 7 Überprüfung des SWR (Standing Wave Ratio) ..............8 NUTZUNG DES FUNKGERÄTS ............
  • Seite 3: Warnhinweise

    Schaden nehmen. Entsprechende Reparaturen werden nicht von der Garantie abgedeckt. Grundsätzliches Willkommen in der Welt der neuesten CB-Funkgeräte. Unser DX-5000 ist ein leistungsfähi- ger Transceiver mit erstklassigen technischen Eigenschaften und ansprechendem Design. Durch Nutzung der SMT-Technologie werden höchste Stabilität, zuverlässige Funktion und beste Qualität gewährleistet.
  • Seite 4: Technische Besonderheiten

    TECHNISCHE BESONDERHEITEN • großes LC-Display zur Anzeige der Frequenz und anderer Informationen • Doppeldisplay (Frequenzanzeige usw. und Kanalanzeige) • Display hintergrundbeleuchtet • Betriebsarten AM, FM, USB, LSB, CW und PA • sechs Bänder (A, B, C, D, E und F), bis zu 60 Kanäle pro Band programmierbar •...
  • Seite 5: Einbau Und Inbetriebnahme

    EINBAU UND INBETRIEBNAHME Wie und wo man das Funkgerät installiert Wählen Sie den Einbauplatz für Ihr Funkgerät so, dass Sie es mit der Hand bequem errei- chen und das Display gut erkennen können. Folgende Regeln sind zu beachten: • Das Funkgerät darf den Fahrer nicht beim Führen des Fahrzeugs stören und sollte auch die Mitfahrer nicht beeinträchtigen.
  • Seite 6: Installation Der Antenne

    Installation der Antenne Bei der Auswahl der Antenne ist davon auszugehen, dass ihre Eigenschaften umso besser sind, je länger sie ist. Wenn Sie keine Erfahrungen haben, wenden Sie sich an Ihren Händ- ler, der Ihnen für Ihren Einsatzzweck eine optimale Empfehlung geben kann. Für die Montage einer Mobilantenne auf Ihrem Fahrzeug gelten folgende Grundsätze: •...
  • Seite 7: Anschluss Der Stromversorgung

    Anschluss der Stromversorgung Das DX-5000 verfügt über einen Verpolungsschutz. Trotzdem sollte vor dem Einschalten überprüft werden, ob die Stromversorgung richtig angeschlossen ist. Das Funkgerät benö- tigt eine Betriebsspannung von 12 V, die z. B. dem Bordnetz des Fahrzeugs entnommen werden kann. Beim Betrieb mit einem Netzteil muss dieses in der Lage sein, mindestens 8 A Dauerstrom zu liefern.
  • Seite 8: Überprüfung Des Swr (Standing Wave Ratio)

    Überprüfung des SWR (Standing Wave Ratio) WICHTIGER HINWEIS: Die Überprüfung des SWR ist bei der Erstinbetriebnahme des Funkgeräts erforderlich und auch immer dann, wenn irgendwelche Änderungen an der Antenne vorgenommen wurden. Nach Möglichkeit sollten diese Arbeiten in freier Umge- bung erfolgen. Verwendung eines externen SWR-Meters Schließen Sie ein externes SWR-Meter mit höchstens 40 cm langem Kabel an die Anten- nenbuchse des Funkgeräts an.
  • Seite 9: Nutzung Des Funkgeräts

    NUTZUNG DES FUNKGERÄTS LC-Display 7-stellige 7-Segment-Anzeige: Frequenzdisplay und Anzeige für andere Informationen Erster Dezimalpunkt: Erscheint, wenn der aktuelle Kanal mit SCAN DEL editiert wird Balkenanzeige: Anzeige von RX, RSSI, PA, PWR und SWR FUNC: Erscheint nach dem Drücken der FUNC-Taste AQ: Erscheint, wenn die ASQ-Funktion aktiviert ist (nur AM und FM) RB: Erscheint, wenn die Roger-Piep-Funktion aktiviert ist NB/ANL: Erscheint, wenn die NB/ANL-Funktion aktiviert ist...
  • Seite 10: Frontplatte

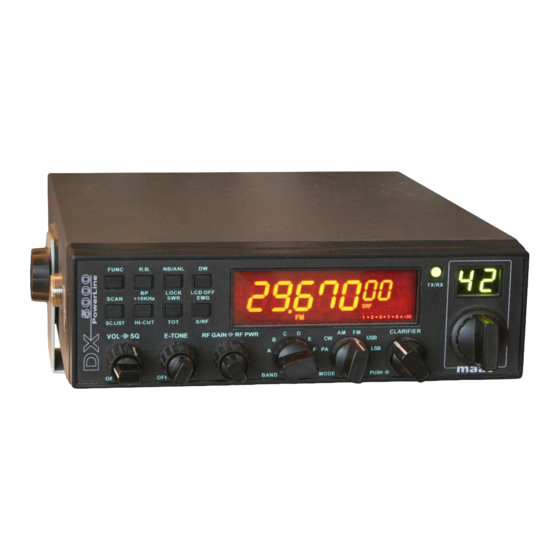

    Frontplatte 1) OFF/VOL (innerer Knopf) Nach rechts drehen, um das Funkgerät einzuschalten und die gewünschte Lautstärke ein- stellen. Mit diesem Knopf wird die Empfangslautstärke für den eingebauten Lautsprecher eingestellt, für einen angeschlossenen externen Lautsprecher oder ein Megafon, das über eine Endstufe angeschlossen ist. 2) SQ (äußerer Knopf) Mit diesem Knopf wird die Schaltschwelle der Rauschsperre des Empfängers eingestellt, die verhindert, dass Rauschen zu hören ist, wenn kein Signal empfangen wird.
  • Seite 11 7) BAND Drehschalter zur Umschaltung des Betriebsbandes (A, B, C, D, E oder F) 8) MODE (PA/CW/AM/FM/USB/LSB) Drehschalter zur Wahl der Betriebsart (PA, CW, AM, FM, LSB oder USB). Mit diesem Dreh- schalter wird die Betriebsart sowohl für Sender als auch Empfänger gewählt. Für Funkver- bindungen muss man jeweils die Betriebsart wählen, die von der Gegenstation genutzt wird.
  • Seite 12 16) RB RB-Taste kurz drücken, um die Roger-Piep-Funktion einzuschalten. Im Display erscheint das RB-Symbol. Wenn die RB-Funktion eingeschaltet ist, überträgt das Funkgerät am Ende jedes Sende- durchgangs am Ende automatisch einen Piepton, der der Gegenstation signalisiert, dass sie nun senden kann. Taste noch einmal drücken, um die Funktion wieder auszuschalten. FUNC + RB FUNC- und RB-Taste nacheinander drücken, um die BP-Funktion zu aktivieren.
  • Seite 13 Diese Funktion nutzt den SQ-Modus, der im Setup-Menü SC gewählt ist. Wenn bei SC die Einstellung TI gewählt ist, wird Dual-Watch (bzw. jeder andere Suchlauf) nach Ablauf der voreingestellten Zeit automatisch fortgesetzt, unabhängig davon, ob das Signal noch vor- handen ist oder nicht. FUNC + DW FUNC- und DW-Taste nacheinander drücken, um das LC-Display auszuschalten.
  • Seite 14 21) SWR oder TOT SWR-Taste drücken, damit das SWR-Symbol im Display erscheint. Beim Senden zeigt das Balkeninstrument dann das SWR an, aber nicht die Sendeleistung. Wenn ein Balken im Display erscheint, beträgt das SWR 1,0. Jeder weitere Balken steht für einen zusätzli- chen SWR-Wert von 0,1.
  • Seite 15: Rückseite

    Rückseite 23) POWER Buchse für den Anschluss des 13,8-V-DC-Stromversorgungskabels mit eingebauter 10-A- Sicherung. 24) EXT SP Buchse zum Anschluss eines externen Lautsprechers mit einer Impedanz von 4 bis 8 und einer Nennbelastbarkeit von mind. 4 W. Wenn ein externer Lautsprecher angeschlos- sen ist, wird der interne Lautsprecher abgeschaltet.
  • Seite 16: Handmikrofon Mit Ptt

    Handmikrofon mit PTT Die Sende/Empfangs-Umschaltung des Transceivers erfolgt mit der PTT-Taste am Hand- mikrofon, das zum Lieferumfang gehört. Zum Senden drückt man diese Taste; zum Emp- fangen lässt man sie wieder los. Damit die Sprache gut verständlich übertragen wird, hält man das Mikrofon etwa 5 cm vom Mund entfernt und spricht mit normaler Lautstärke.
  • Seite 17: Setup-Menüs

    SETUP-MENÜS Die Initialfunktionen sowie verschiedene Parameter lassen sich über Setup-Menüs ändern. Lesen Sie die nachfolgenden Hinweise sorgfältig durch, bevor Sie irgendwelche Änderun- gen vornehmen. Die Menüs ruft man auf, indem man die FUNC-Taste mind. 2 Sek. lang drückt. Nach dem Loslassen hat man Zugriff auf die Setup-Menüs, die man durch kurzes Drücken der FUNC-Taste nacheinander aufruft.
  • Seite 18 PUS (Wahl der PUSH-Funktion) Menü zur Wahl der Funktion beim Drücken (PUSH) des Clarifier-Knopfs. Wählbar sind: COA: Wenn diese Option gewählt ist, schaltet der Clarifier auf Grobabstimmung (COARSE-Funktion) um. Im Display erscheint das 2-Symbol und das Drehen des Knopfes beeinflusst die Sende- und Empfangsfrequenz gleichzeitig. Wenn diese Option gewählt ist, schaltet der Clarifier auf die Abstimmung der Sende- frequenz um.
  • Seite 19 SC (Wahl der Suchlaufart) Menü zur Wahl der Suchlaufart. Wählbar sind: Wenn SQ (Squelch) gewählt ist, stoppt der Suchlauf bzw. die Dual-Watch-Funktion, wenn ein Signal gefunden wurde. Der Suchlauf bzw. die Dual-Watch-Funktion wer- den 5 Sek. nach dem Verschwinden des Signals automatisch fortgesetzt. Wenn TI (Timer) gewählt ist, stoppt der Suchlauf bzw.
  • Seite 20 TDC (Betriebsspannungsüberprüfung) Menü zum Ein- und Ausschalten der Funktion zur Betriebsspannungsüberprüfung. Wenn ON gewählt ist, überprüft das Funkgerät automatisch die Betriebsspannung. Sobald ein Wert über oder unterhalb der voreingestellten festgestellt wird, erschei- nen im Display die Anzeigen „DC LO“ bzw. „DC HI“ und weisen auf eine unspezifi- sche Betriebsspannung hin.
  • Seite 21 RBT (Dauer des Roger-Pieps) Menü zur Einstellung der Dauer des Roger-Pieps. Einstellbar sind: 50 mSek. bis 1 Sek. in 50-mSek.-Schritten. Werksvoreingestellt: 500 mSek. CFR (Frequenz des CW-Mithörtons) Menü zur Einstellung der Tonhöhe des CW-Mithörtons. Einstellbar sind: 300 Hz bis 3 kHz in 10-Hz-Schritten. Werksvoreingestellt: 1050 Hz TON (Frequenz des Sendetons) Menü...
  • Seite 22: Bedienung

    BEDIENUNG 1. Stromversorgung, Mikrofon und Antenne anschließen. 2. Funkgerät am Lautstärkeknopf einschalten. 3. Mit dem Lautstärkeknopf eine angenehme Lautstärke einstellen. 4. Mit dem MODE-Drehschalter die gewünschte Betriebsart wählen. 5. Mit dem Kanalwahlknopf den gewünschten Kanal wählen. 6. Mit dem RF-Knopf die maximale HF-Verstärkung einstellen (Rechtsanschlag). 7.
  • Seite 23: Technische Daten

    TECHNISCHE DATEN Allgemein Frequenzbereich 25,615 MHz bis 30,105 MHz (programmierbar) Frequenzbänder A/B/C/D/E/F Kanäle 60 Kanäle pro Band (programmierbar) Frequenzsteuerung Phase-Locked-Loop-Synthesizer Abstimmschrittweite 10 Hz, 100 Hz, 1 kHz, 10 kHz Frequenzabweichung 0,005 % Frequenzstabilität 0,001 % Betriebstemperaturbereich –30 °C bis +50 °C Mikrofon dynamisch, mit PTT- sowie UP/DN- und ASQ-Tasten Eingangsspannung...
  • Seite 24 Inh. Peter Maas Heppendorfer Str. 23 · 50189 Elsdorf-Berrendorf © Copyright by Maas Elektronik 2010 Tel. (0 22 74) 93 87-0 · Fax (0 22 74) 93 87-31 info@maas-elektronik.com Änderungen, Irrtümer, Fehler vorbehalten. Das Entfernen des Copyright-Hinweises ist verboten.
