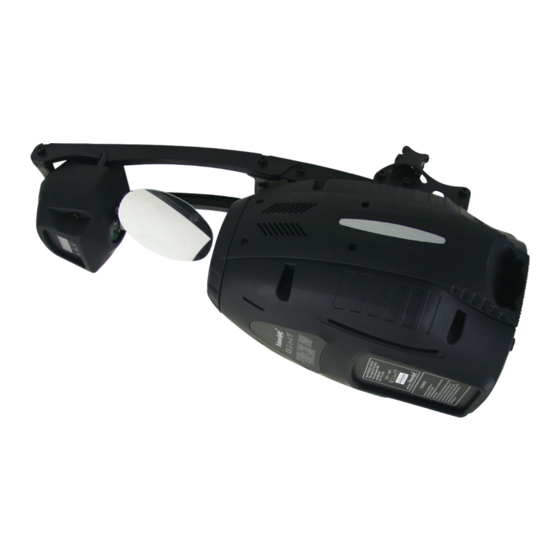

Futurelight PSX-575 Bedienungsanleitung
Dmx-scanner
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

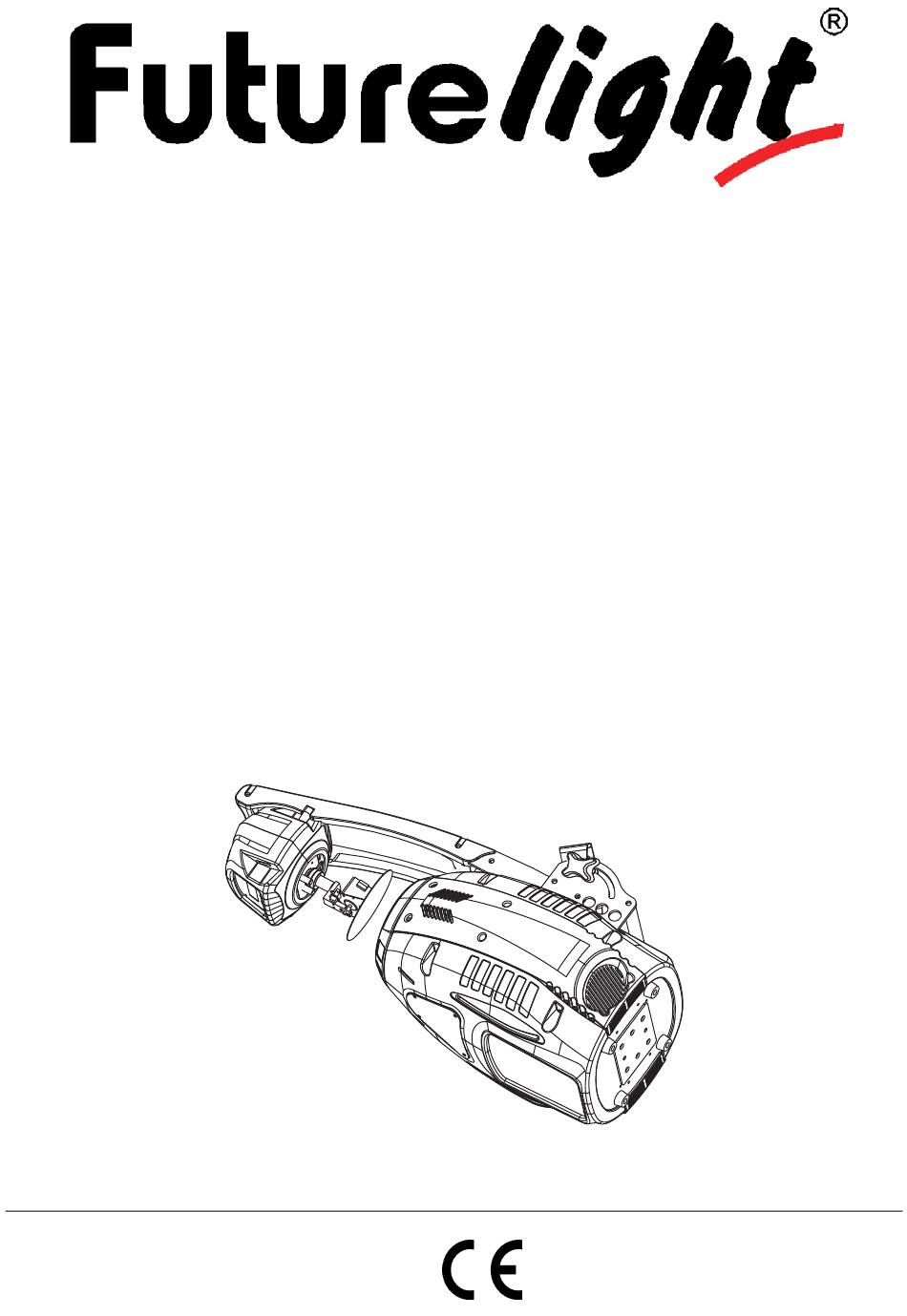

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PSX-575
DMX-Scanner
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight PSX-575
Inhaltszusammenfassung für Futurelight PSX-575
- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PSX-575 DMX-Scanner © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Lampenjustierung............................10 Einsetzen/Austauschen von Gobos ......................10 Überkopfmontage............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Anschluss ans Netz............................ - Seite 3 INTRODUCTION ............................. 55 INSTRUCTIONS DE SÉCURITÉ ........................55 EMPLOI SELON LES PRESCRIPTIONS ....................... 57 DESCRIPTION DE L'APPAREIL........................58 Features ............................... 58 Aperçue des parties ............................. 59 INSTALLATION .............................. 60 Installer/Remplacer la lampe ........................60 Ajustage de la lampe............................ 61 Introduire/échanger gobos ........................... 61 Montage par dessus de la tête........................
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PSX-575 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PSX-575 aus der Verpackung. - Seite 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 6: Bestimmungsgemäße Verwendung
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG... -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Professioneller Scanner mit Multistep-Zoom • 8 dichroitische Farben plus weiß • Farbwechsel umschaltbar (Modus 1: nur volle Farben, Modus 2: Farbwechsel an jeder Position) • Rainbow-Effekt mit variabler Geschwindigkeit in beide Richtungen • Slot In Gobo-System für Gobowechsel ohne Werkzeug •... -
Seite 8: Geräteübersicht
Geräteübersicht (1) Gehäuse (2) Gehäuseschrauben (3) Feststellschraube (4) Hängebügel (5) Ablenkspiegel (6) Objektivlinse/Fokus (7) DMX-Ausgangsbuchse (8) DMX-Eingangsbuchse (9) Netzanschluss (10) Sicherungshalter 8/104 00026093.DOC, Version 1.5... -
Seite 9: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSR-575/2 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Seite 10: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann notwendig sein, Position Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und Sie den Lichtstrahl auf eine ebene Oberfläche (Wand). -
Seite 11: Überkopfmontage
Überkopfmontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. -
Seite 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56926, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. -
Seite 13: Anschluss Ans Netz
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. -
Seite 14: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PSX-575 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PSX-575 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 15: Dmx-Protokoll
DMX-Protokoll Steuerkanal 1 - Horizontale Bewegung (Pan) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Bewegung (Tilt) Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT). -
Seite 16: Steuerkanal 7 - Indizieren Der Rotierenden Gobos, Goborotation
Steuerkanal 6 - Rotierendes Goborad, Gobo Shake Decimal Hexad. Percentage S/F Eigenschaft 00 09 0% 4% S Offen 10 19 0A 13 4% 7% S Rotierendes Gobo 1 20 29 14 1D 8% 11% S Rotierendes Gobo 2 30 39 1E 27 12% 15% S Rotierendes Gobo 3... - Seite 17 Steuerkanal 10 - Shutter, Strobe Decimal Hexad. Percentage S/F Eigenschaft 0 31 00 1F 0% 12% S Shutter geschlossen 32 63 20 3F 13% 25% S Keine Funktion (Shutter offen) 64 95 40 5F 25% 37% F Strobe-Effekt mit zunehmender Geschwindigkeit 96 127 60 7F 38% 50%...
-
Seite 18: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Enter-Taste, bis das Display zu blinken beginnt. Über die Up-Taste können Sie sich im Hauptmenü... -
Seite 19: Hauptfunktionen
Hauptfunktionen - Hauptmenü 0 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). • Drücken Sie die Mode/Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. - Seite 20 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
- Seite 21 Lamp - Hauptmenü 1 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “LAMP”. - Lampenschaltung Mit dieser Funktion lässt sich die Lampe über das Control Board an- oder abschalten. •...
- Seite 22 rpan - PAN-Umkehrung Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. • Wählen Sie “RPAN” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. • Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten - oder die Down-Taste zur Auswahl von “OFF”...
- Seite 23 - Lüfterleistung einstellen Mit dieser Funktion lässt sich das Lüftergebläse einstellen. • Wählen Sie “FANS” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “AUTO”. • Drücken Sie die Up/Down-Taste, um "HIGH" oder "AUTO" auszuwählen. • Drücken Sie die Mode/Enter-Taste zur Bestätigung. •...
- Seite 24 - Funktionstest der einzelnen Kanäle Mit dieser Funktion lässt sich jeder einzelne Kanal auf seine (korrekte) Funktion überprüfen. • Wählen Sie “TESt” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “T-XX”, “X” steht für die Kanalnummer. Der aktuelle Kanal wird getestet.
- Seite 25 - Betriebsstunden der Lampe zurücksetzen Mit dieser Funktion lassen sich die Betriebsstunden der Lampe zurücksetzen. Bitte führen Sie diese Funktion nach jedem Lampenwechsel durch. • Wählen Sie “CLLT” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. •...
-
Seite 26: Fehlermeldungen
• Sobald alle Kanäle fertig gestellt sind, blinkt auf dem Display “TIME”. • Drücken Sie die Mode/Enter-Taste, um die Step-Time einzustellen. Auf dem Display erscheint “TXXX”, “XXX” steht für die Step-Time, Wert “001-999”. Z. B. bedeutet “T002” dass die aktuelle Szene eine Step- Time von 0,4 ms (002 x 0,2 ms) gespeichert ist. -
Seite 27: Reinigung Und Wartung
ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das rotierende Gobo nach dem Reset nicht in der Vorgabeposition. 08Er: Fehler am Effektrad. Diese Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen vorliegen (Photodiode defekt oder der Magnet fehlt) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine). -
Seite 28: Sicherungswechsel
Die dichroitischen Farbfilter, das Goborad und die Innenlinsen sollten monatlich gereinigt werden. Damit die Lager der rotierenden Teile gut funktionieren, müssen sie ca. alle 6 Monate geschmiert werden. Zum Ölen ist eine Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft. -
Seite 29: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 950 W DMX-Steuerkanäle: DMX 512-Anschluss: 3-pol. XLR Blitzrate: 13 Hz Farbrad: 8 dichroitische Farben und offen Statisches Goborad: 7 Gobos und offen Rotierendes Goborad: 6 Gobos und offen Außendurchmesser der Gobos: 27 mm Imagedurchmesser der Gobos: 23 mm...
