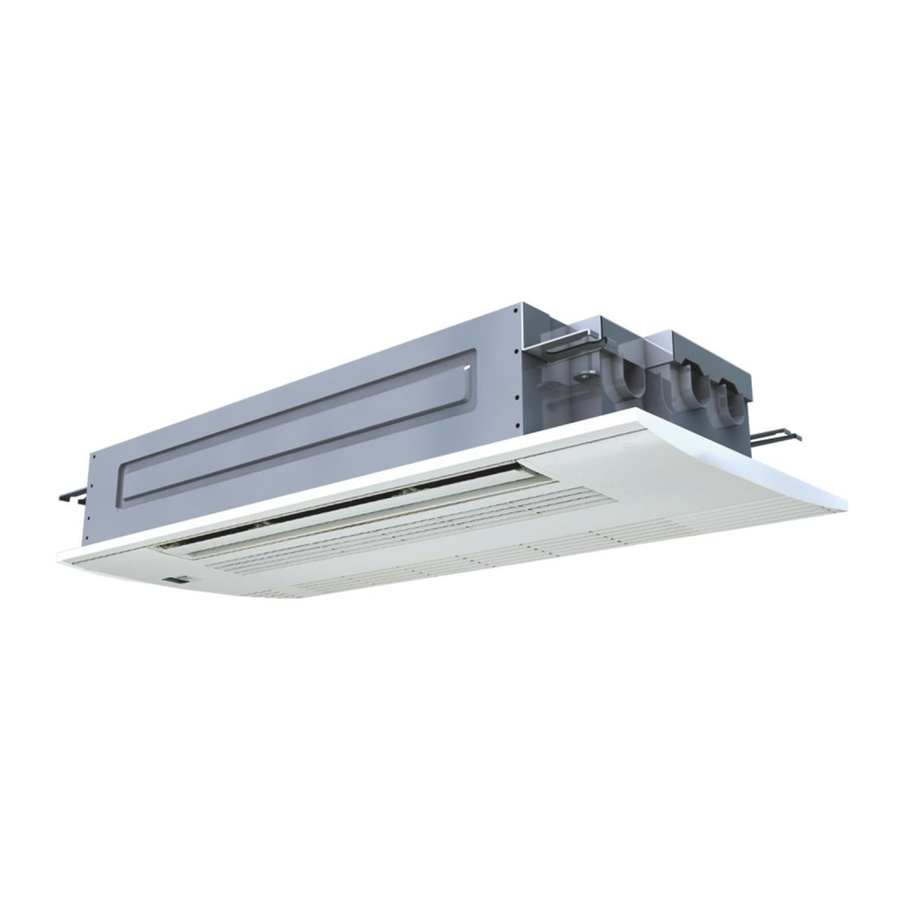

Deckeneinschub-klimaanlage
Vorschau ausblenden Andere Handbücher für MLZ-KA25VA:

Werbung

Deckeneinschub-Klimaanlage
MLZ-KA25VA
MLZ-KA35VA
MLZ-KA50VA
INSTALLATIONSANLEITUNG
• Diese Anleitung beschreibt nur die Installation des Innenge-
rätes.
Zur Installation des Außengerätes lesen Sie bitte die Instal-
lationsanleitung des Außengerätes.
INHALT
1. VOR DER INSTALLATION ...........................................................................12
2. INSTALLATION DES INNENGERÄTES ......................................................14
3. LÖTARBEITEN UND ROHRANSCHLÜSSE ................................................17
4. TESTLAUF ...................................................................................................19
5. MONTAGE DES GITTERS (OPTIONAL) .....................................................19
6. LEERPUMPEN ............................................................................................19
FÜR DEN INSTALLATEUR
Deutsch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Mitsubishi Electric MLZ-KA25VA

  • Seite 1: Inhaltsverzeichnis

    Deckeneinschub-Klimaanlage MLZ-KA25VA MLZ-KA35VA MLZ-KA50VA INSTALLATIONSANLEITUNG • Diese Anleitung beschreibt nur die Installation des Innenge- rätes. Zur Installation des Außengerätes lesen Sie bitte die Instal- Deutsch lationsanleitung des Außengerätes. INHALT 1. VOR DER INSTALLATION ................12 2. INSTALLATION DES INNENGERÄTES ............14 3. LÖTARBEITEN UND ROHRANSCHLÜSSE ..........17 4.
  • Seite 2: Vor Der Installation

    1. VOR DER INSTALLATION 1-1. VORSICHTSMASSNAHMEN • Lesen Sie unbedingt die “VORSICHTSMASSNAHMEN” vor dem Installieren des Klimageräts. • Beachten Sie die hier aufgeführten Warnungen und Vorsichtsmaßnahmen zur Sicherheit. • Bewahren Sie dieses Handbuch nach dem Lesen zusammen mit der BEDIENUNGSANLEITUNG zum späteren Nachschlagen auf. WARNUNG (Kann zum Tode, schweren Verletzungen usw.
  • Seite 3: Technische Daten

    1-4. TECHNISCHE DATEN Stromversorgung *1 Kabeldaten *2 Rohrdurchmesser (Dicke *3) Modell Isolationsdicke *4 Netzspannung Frequenz Innen-/Außengerät-Verbindungskabel Flüssigkeit ø9,52 mm MLZ-KA25/35VA (0,8 mm) ø6,35 mm 230 V 50 Hz 4-adrig 1,5 mm 14 mm (0,8 mm) ø12,7 mm MLZ-KA50VA (1,0 mm) *1 Nehmen Sie den Anschluss an einem Trennschalter vor, der im geöffneten •...
  • Seite 4: Installation Des Innengerätes

    2. INSTALLATION DES INNENGERÄTES 2-1. INSTALLATIONSORTE FÜR DECKENÖFF- Bestimmen Sie die Mitte der Decken- NUNGEN UND AUFHÄNGUNGSBOLZEN Mitte des Gitters öffnung und den Bolzenabstand • Stellen Sie eine Öffnung von 384 mm × 1160 mm in der Decke her. Diese dient als Prüföffnung für spätere Wartungs- und Reparaturar- beiten.
  • Seite 5: Abflussrohrführung

    Aufhängung des Gerätes • Stellen Sie zuerst ein, wie weit das Gewinde aus der Deckenfläche ragen soll. • Prüfen Sie die Lage des Aufhängungsbolzens (E). (308 mm × 1051 mm) 1) Schieben Sie zuerst die Spezial-Unterlegscheibe (3) und deren Mut- tern (F) auf den Aufhängungsbolzen (E).
  • Seite 6 • Verbinden Sie Abflussrohr (B) direkt mit dem Abflussrohr-Anschluss Abflussschlauch (2) Abflussrohr-Anschluss (mit Muffe) (die Seite mit der Muffe) (2). Abflussschlauch-Anschluss • Schließen Sie das Abflussrohr (2) in jedem Fall auch an der Innen- Abflussrohr (B) gerät-Seite an, wie in der Abbildung rechts gezeigt. Schließen Sie in jedem Fall auch den Abflussschlauch mit PVC-Klebeband an, um Leckagen zu verhindern.
  • Seite 7: Anschliessen Der Kabel Für Das Innengerät

    2-4. ANSCHLIESSEN DER KABEL FÜR DAS INNENGERÄT 1) Entfernen Sie die Elektrik-Abdeckung A. 2) Entfernen Sie die Kabelklemme. 3) Führen Sie das Verbindungskabel zwischen Innen- und Außengerät (D) hindurch und bereiten Sie die Aderenden vor. 4) Lösen Sie die Klemmschrauben, und verbinden Sie zuerst die Erd- leitung und anschließend das Innen-/Außengerät-Verbindungskabel (D) mit der Klemmleiste.
  • Seite 8: Rohrverbindung

    3-2. KELCHEN Nicht gut 1) Schneiden Sie das Kupferrohr sachgemäß mit einem Rohrschneider 90° ab. (Abbildungen 1, 2) Kupferrohr 2) Entfernen Sie sorgfältig alle Grate vom abgeschnittenen Rohrquer- schnitt. (Abbildung 3) gekippt uneben gratig • Halten Sie während der Entfernung der Grate das Ende des Kupferrohres nach unten, damit keine Späne in die Rohrleitung Abbildung 1 Abbildung 2...
  • Seite 9: Testlauf

    4. TESTLAUF 4-1. TESTLAUF • Betreiben Sie das Gerät nicht für längere Zeit an staubigen Orten wie z. B. Baustellen. Dadurch können dem Gerät Staub oder Gerüche anhaften. • Führen Sie den Testlauf so lange wie möglich im Beisein des Anwen- ders durch.
  • Seite 10 This product is designed and intended for use in the residential, commercial and light-industrial environment. The product at hand is based on • Low Voltage Directive 73/23/ EEC the following EU regulations: • Electromagnetic Compatibility Directive 89/336/ EEC HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN JG79A129H03...
