1. Standort

1.1 Lage zu Gebäuden
Die Baugrube darf einen Mindestabstand zu Gebäuden nicht unterschreiten. Der Tank darf nur
überbaut werden, wenn die auftretenden Lasten nicht höher sind als die Verkehrslasten.
1.2 Verkehrsverhältnisse
Belastungsklasse A15 (z.B. Fußgänger, Radfahrer): keine besondere Ausstattung nötig.
Belastungsklasse B (PKW, Kleinbus, max. Gesamtgewicht 3,5 t - max. Achslast 2,2 t) Besondere
Ausstattung erforderlich, siehe Bild 10a
Belastungsklasse D (LKW, max. Gesamtgewicht 40 t - max Achslast 11,5 t) - Einbau auf dem
Hof bzw. der Zufahrt eines Gewerbebetriebes oder in eine LKW befahrene Park- und
Abstellfläche. Besondere Ausstattung erforderlich, siehe Bild 10b.
1.3 Bodenverhältnisse
Die Tanks dürfen maximal bis zur Tankoberseite („Schulterhöhe"; s. Abbildungen unter Punkt 4)
in Grund-/bzw Schichtenwasser eintauchen. Dabei muss die Erdüberdeckung mindestens halb
so hoch sein wie die Eintauchtiefe ins Grund- / Schichtenwasser (Auftriebssicherung)
Bei suspendiertem („verflüssigtem") Lehmboden darf die Eintauchtiefe nicht mehr als 250 mm
betragen.
1.4 Hanglage
Das Gelände ist auf Rutschungsgefahr des Erdreichs zu prüfen (DIN 1054 Ausgabe 1/2003, E
DIN 4084 Ausgabe 11/2002) und gegebenenfalls mit einer Stützkonstruktion (z.B. einer Mauer)
zu stabilisieren. Informationen dazu gibt es bei örtlichen Behörden und Baufirmen.
Premier Tech Aqua • Rewatec
Technische Dokumentation
Unterirdische Universal Speicher NEO
®
2/28

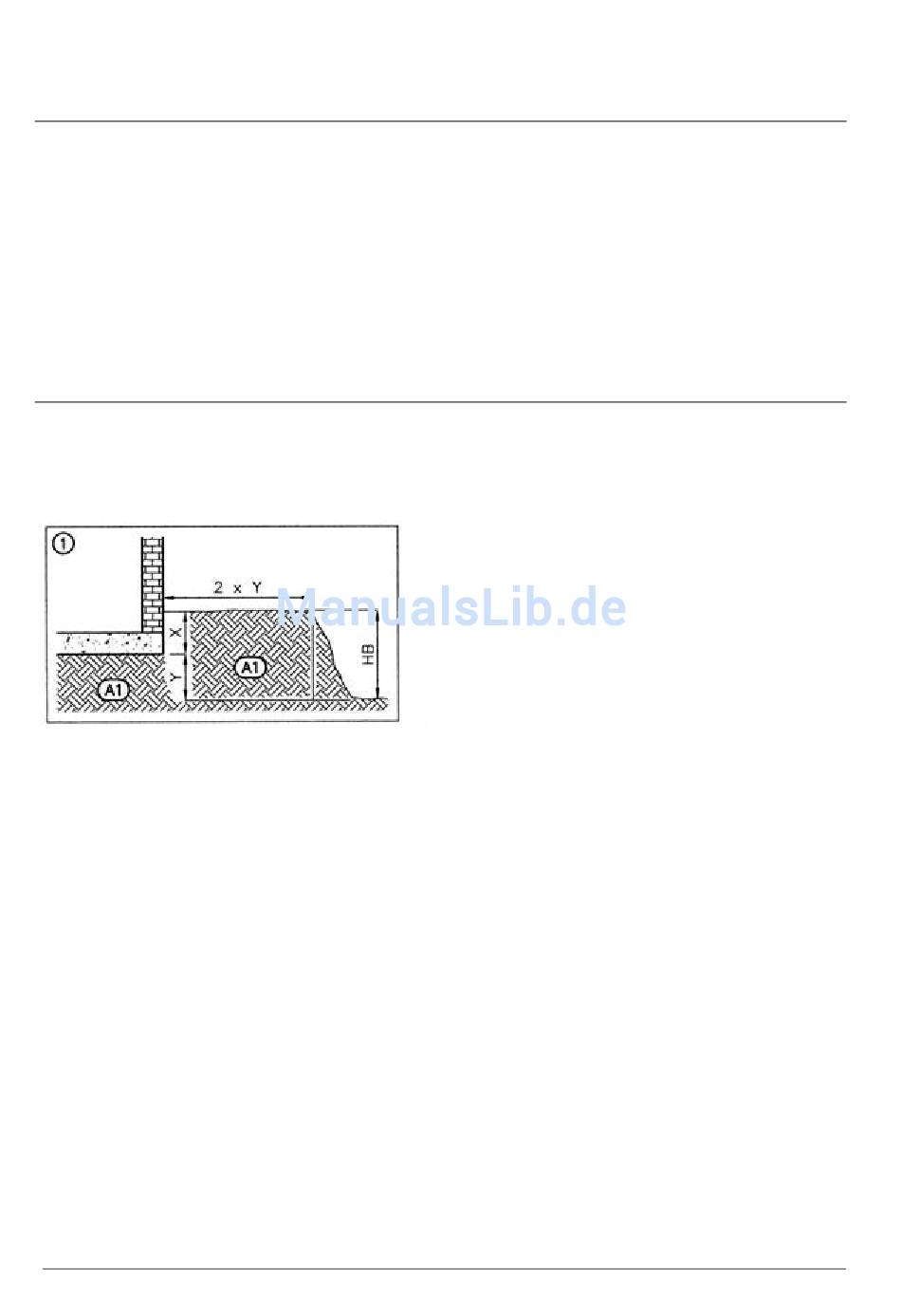

Y: Höhenunterschied Unterkante Fundament -
Sohle der Baugrube
HB: Tiefe der Baugrube, siehe Bild 2a
A1: anstehender Boden, siehe auch
Bodenverhältnisse.
NEO Flachtanks
DORW5001- 21.09.2016
