Bezugsquelle: ABW oikoartec GmbH; Am Treptower Park 44, 12435 Berlin
Tel: 030-53014607; kontakt@abw.info; www.abwshop.de

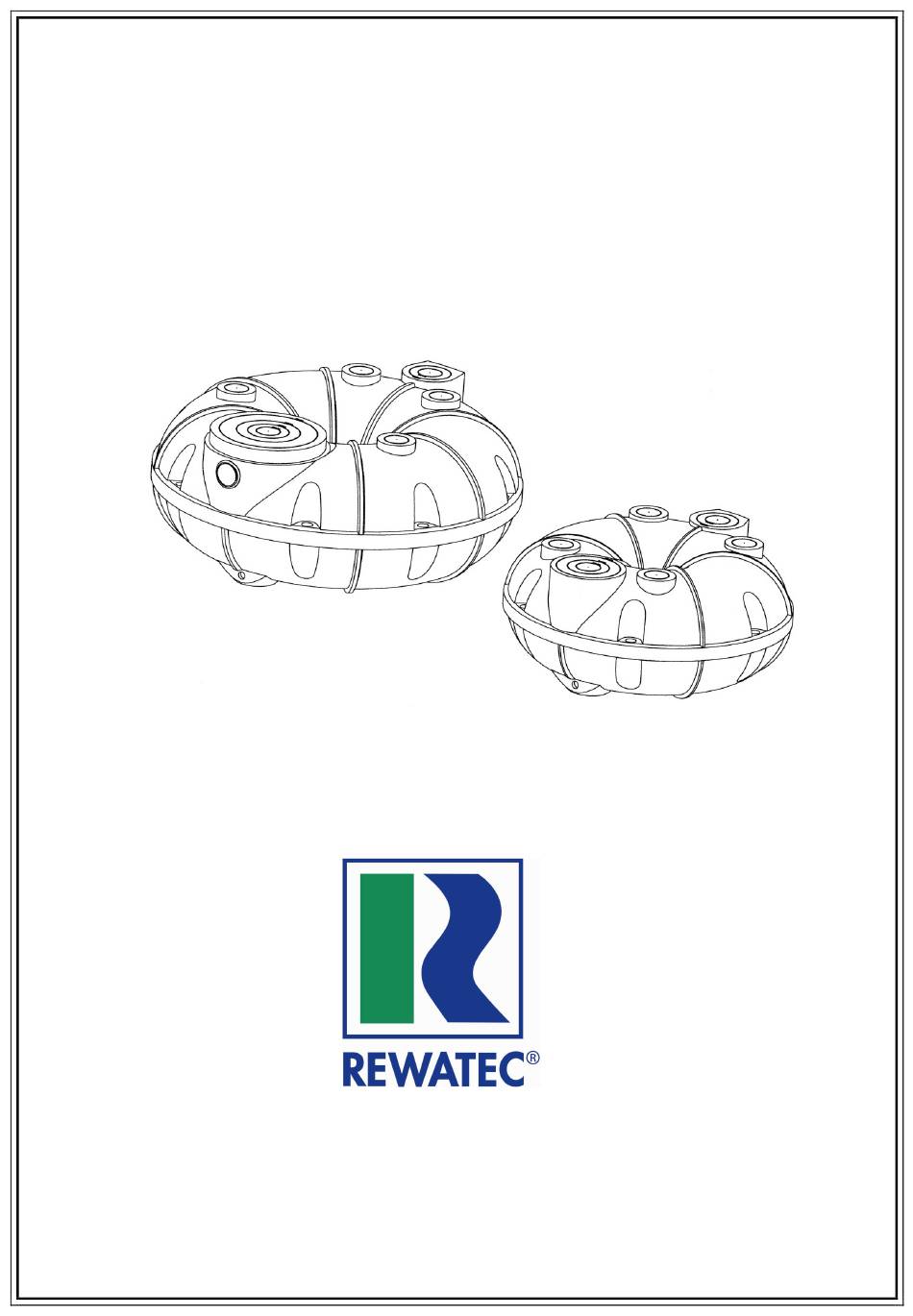

Torus / Flachspeicher 1500
Torus / Flat Storage Tank 1500
Torus SG
Technische Dokumentation
Torus / Flachspeicher
für Abwasser und andere geeignete Flüssigkeiten
Technical Documentation
Torus / Flat Storage Tank
for waste water and other suitable liquids
DOSG0040
Torus / Flachspeicher 800
Torus / Flat Storage Tank 800
25.02.2013
1 / 12
Werbung
Verwandte Anleitungen für Rewatec Torus 1500
Inhaltszusammenfassung für Rewatec Torus 1500
- Seite 1 Bezugsquelle: ABW oikoartec GmbH; Am Treptower Park 44, 12435 Berlin Technische Dokumentation Torus / Flachspeicher für Abwasser und andere geeignete Flüssigkeiten Tel: 030-53014607; kontakt@abw.info; www.abwshop.de Technical Documentation Torus / Flat Storage Tank for waste water and other suitable liquids Torus / Flachspeicher 1500 Torus / Flat Storage Tank 1500 Torus / Flachspeicher 800 Torus / Flat Storage Tank 800...
- Seite 2 1. Standort 1.1 Lage zu Gebäuden Die Baugrube darf einen Mindestabstand zu Gebäuden nicht unterschreiten, siehe Kapitel 3, Bild 1. Der Tank darf nur überbaut werden, wenn die auftretenden Lasten nicht höher sind als die Verkehrslasten. 1.2 Verkehrsverhältnisse Belastungsklasse A15 (z.B. Fußgänger, Radfahrer): keine besondere Ausstattung nötig. Belastungsklasse B (PKW, Kleinbus, max.
- Seite 3 2.1.2 Betonkies, bzw. aufbereiteter Betonschutt der Körnung 0/32 sind besonders gut geeignet für den Einbau in lehmiger Umgebung bei Grund- und Schichtenwasser. Bei Grund- und Schichtenwasser ist besonders auf eine gute Verdichtung auch an schwer zugänglichen Stellen zu achten (Tankdurchzug). 2.1.3 Splitt ist gebrochenes Gestein des Körnungsbereichs 2/32 und grundsätzlich als Verfüllmaterial geeignet;...
- Seite 4 1. Location 1.1 Position in relation to buildings The excavated pit should not be located within a minimum distance from a building, see Section 3, Image 1. A structure may only be built over the tank if the loads during construction do not exceed the traffic loads.
- Seite 5 2.1.2 Concrete gravel, or recycled concrete rubble, with a particle size of 0/32 mm is particularly well suited for use in clay conditions with ground water and high water tables. When ground water and high water tables are present, it is particularly important to ensure good compaction, especially in the awkward places, e.g.
- Seite 6 3. Installationsanleitung / Installation guide Hinweis auf weitere Informationen in Kapitel Refer to additional information in Section Torus SG DOSG0040 25.02.2013 6 / 12...
- Seite 7 Torus SG DOSG0040 25.02.2013 7 / 12...
- Seite 8 Gestaltungsbeispiel (Torus 800) A. Entlüfter DN 100 B. Rohr DN100 mit Abdeckkappe in KG 2000 oder ähnlich stabil C. Profi-Tankdom DN 300 D. Verlängerung DN 300 (KG Rohr) Configuration example (Torus 800) A. DN 100 deaerator B. DN 100 pipe with cover cap, KG 2000 or an equally sturdy product C.
- Seite 9 4. Hauptabmessungen 4.1 Torus 800 Die Durchmesser der Bohrungen für die zu den genormten Rohrdurchmessern passenden Standard- Dichtungen befinden sich in Punkt 5.1. The bore diameters for the standard seals that fit the standardised pipe diameters can be found in Section 5.1. Torus SG DOSG0040 25.02.2013...
- Seite 10 4.2 Torus 1500 Die Durchmesser der Bohrungen für die zu den genormten Rohrdurchmessern passenden Standard- Dichtungen befinden sich in Punkt 5.1. The bore diameters for the standard seals that fit the standardised pipe diameters can be found in Section 5.1.
-
Seite 11: Zubehör / Accessories
5. Zubehör / Accessories 5.1 Dichtungen / Seals Die abgebildeten Lamellendichtungen für Rohranschlüsse sind als Standard-Zubehör erhältlich und - je nach Ausstattungsvariante- im Lieferumfang enthalten. The lamella seals pictured for the pipe connections are available as standard accessories and, depending on the variant, are included in the scope of delivery. Durchmesser der Bohrung im Behälter/Tank Diameters of the bore holes in the container/tank Torus SG... - Seite 12 Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie die Unfallverhütungsvorschriften zu beachten. REWATEC reserves the right to make technical changes to this documentation. All rights reserved. REWATEC is not liable for printing errors. The contents of the technical documentation are part of the warranty conditions.
