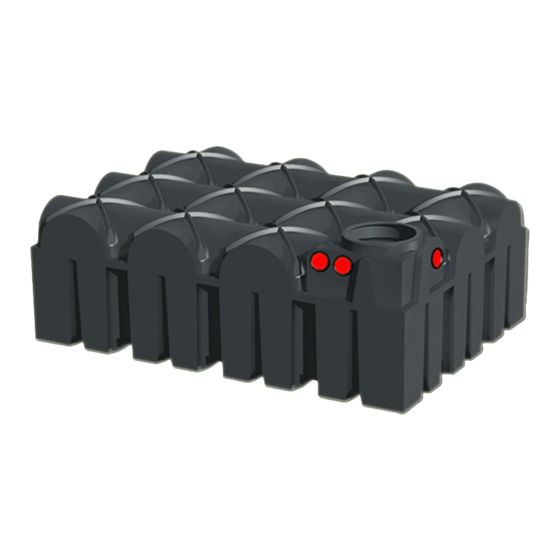

- Seite 1 Technische Dokumentation Unterirdische Universalspeicher RWT-Flachtanks Technical Documentation Underground Container RWT DORW1009 10.01.2012 1 / 16...
-
Seite 2: Installation
1. Standort 1.1 Lage zu Gebäuden Der Tank darf nicht überbaut werden und die Baugrube darf einen Mindestabstand zu Gebäuden nicht unterschreiten, siehe Punkt 3, Bild 1. Der Tank darf nur überbaut werden, wenn die auftretenden Lasten nicht höher sind als die Verkehrslasten. 1.2 Verkehrsverhältnisse Belastungsklasse A15 (z.B. - Seite 3 zweite die des größten Korns: z.B. 0/32; 2/16; 2/8; 2/32; 4/16. Welche Gemische wo lieferbar sind, hängt stark von den regionalen Kieswerken ab. 2.1.2 Splitt ist gebrochenes Gestein des Körnungsbereichs 2/32 und grundsätzlich als Verfüllmaterial geeignet; wegen seiner Scharfkantigkeit muss der Tank gegen Beschädigungen z.B.
- Seite 4 1.5 Installation Details In clay ground conditions: 1.75-m depth of the excavation (picture 2 and 13a under point 3) no angle of repose necessary. The excavated area should be wide enough so that compression of the filling material is possible (200 in picture 2 under point 3). With installations deeper than 1.75 m an area of 500 mm is necessary;...
- Seite 5 3. Installationsanleitung / Installation guide Hinweis auf weitere Informationen in Kapitel Notes for further information in chapter DORW1009 10.01.2012 5 / 16...
- Seite 6 DORW1009 10.01.2012 6 / 16...
- Seite 7 DORW1009 10.01.2012 7 / 16...
- Seite 8 4. Hauptabmessungen und Lage der Standard-Anschlussöffnungen Main dimensions and positions of the standard connections 1500 Liter Regenwassernutzung: A/B Anschluss Zulauf DN100; A/B Anschluss Versorgungsleitung DN100; C Anschluss Überlauf DN100 Rainwater utilisation: A Connection inflow DN 100 ; B connection service pipe DN DORW1009 10.01.2012 8 / 16...
- Seite 9 3000 Liter Regenwassernutzung: A/B Anschluss Zulauf DN 100; A/B Anschluss Versorgungsleitung DN 100; C Anschluss Überlauf DN100 Rainwater utilisation: A Connection inflow DN 100 ; B connection service pipe DN 100 ; connection overflow DN 100 * Höhe Tankschulter * Height tank shoulder DORW1009 10.01.2012 9 / 16...
- Seite 10 5000 Liter Regenwassernutzung: A/B Anschluss Zulauf DN 100; A/B Anschluss Versorgungsleitung DN 100; C Anschluss Überlauf DN100 Rainwater utilisation: A Connection inflow DN 100 ; B connection service pipe DN DORW1009 10.01.2012 10 / 16 100 ; connection overflow DN 100 * Höhe Tankschulter * Height tank shoulder...
- Seite 11 7500 Liter Regenwassernutzung: A/B Anschluss Zulauf DN 100; A/B Anschluss Versorgungsleitung DN 100; C Anschluss Überlauf DN100 Rainwater utilisation: A Connection inflow DN 100 ; B connection service pipe DN DORW1009 10.01.2012 11 / 16 100 ; connection overflow DN 100 * Höhe Tankschulter * Height tank shoulder...
- Seite 12 Zubehör optional / Optional Accessories Verlängerungsschächte * VS 60 und VS 20 - durch Zuschneiden kürzbar Extension shafts * VS 60 and VS 20 - can be shortened by cutting Verlängert netto bis 200 mm Lengthens up to max. 200 mm * Hinweis: Bei Zukauf dieses Artikels, für die Einbautiefe bitte die entsprechende Einbauanleitung beachten.
- Seite 13 A2 inspection opening open B1 child security opened B2 child security closed REWATEC GmbH Januar 2012 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler Technical changes and rights reserved. No liability for misprints Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen The contents of the technical documentation are a component of the guarantee terms Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie die Unfallverhütungsvorschriften zu beachten.
