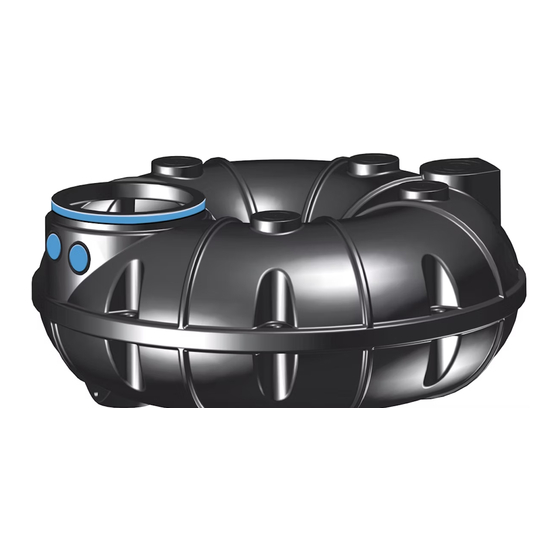

- Seite 1 NEO Flachtanks Technische Dokumentation Unterirdische Universal Speicher NEO (Seite 2-13) Technical documentation Underground container NEO (Page 14-25)
-
Seite 2: Inhaltsverzeichnis
Das Gelände ist auf Rutschungsgefahr des Erdreichs zu prüfen (DIN 1054 Ausgabe 1/2003, E DIN 4084 Ausgabe 11/2002) und gegebenenfalls mit einer Stützkonstruktion (z.B. einer Mauer) zu stabilisieren. Informationen dazu gibt es bei örtlichen Behörden und Baufirmen. Premier Tech Aqua • Rewatec ® 2/28 NEO Flachtanks DORW5001- 21.09.2016... -
Seite 3: Weitere Kriterien
Sehr hohe Stützkraft Kann auch von Nicht-Fachleuten verbaut werden Anderes Verfüllmaterial kann im Einzelfall verwendet werden. Hierzu das technische Merkblatt DORW0100 „Verfüllmaterial gültig für alle Premier Tech Aqua / REWATEC Behälter“. Siehe www.premiertechaqua.com Premier Tech Aqua • Rewatec ®... - Seite 4 Gefälle der Leitung vom Haus zum Tank. Empfohlen wird die Installation einer Dichtmanschette im Leerrohr. 2.4.4 Die Leitungen sind so einzubauen, dass Frostsicherheit gewährleistet ist. Dieses ist entsprechend den örtlichen klimatischen Verhältnissen, gegebenenfalls in Abstimmung mit den Behörden, festzulegen. Premier Tech Aqua • Rewatec ® 4/28 NEO Flachtanks DORW5001- 21.09.2016...
-
Seite 5: Installationsanleitung
Bettung aus Verfüllmaterial (A2) nach Punkt 2.1. 200mm in 2 Lagen von je 100mm einbringen. Jede Lage ist gut zu verdichten. Die Grundfläche der Baugrube muss eine waagrechte ebene Fläche bilden und trocken sein. A1: anstehender Boden. Premier Tech Aqua • Rewatec ® 5/28 NEO Flachtanks... - Seite 6 Der Einsatz von Maschinen zur Verdichtung sollte in diesem Bereich nicht oder nur nach Absprache stattfinden. Danach: Verfüllung des Durchzugs des Behälters mit Verfüllmaterial (A3*). Bei der Verfüllung des Durchzugs ist besonders sorgfältig zu arbeiten. Hohlräume müssen zwingend ausgeschlossen werden. Premier Tech Aqua • Rewatec ® 6/28 NEO Flachtanks DORW5001- 21.09.2016...
-
Seite 7: Einbau Begehbare Version Restverfüllung Der Oberen 200Mm Ohne Verdichtung
- Befahrbar: Verdichtungsgrad W nach EN 1046 Verfüllung und Verdichtung bis ca. 200mm unter Erdoberfläche wie bei Bild 9 beschrieben. 3.4 Einbau begehbare Version Restverfüllung der oberen 200mm ohne Verdichtung Premier Tech Aqua • Rewatec ® 7/28 NEO Flachtanks DORW5001- 21.09.2016... -
Seite 8: Einbau Befahrbare Version Pkw (Pkw Komplett-Sets)
B1: Zwischenring 600 (Komplett-Set 1) B3: Betonring ohne Formschluss zu B1 B4: Schachtabdeckung D400, z.B. BEGU-Rahmen Weitere Schachtaufbauten, z.B. mit dem Filterschacht als unterstem Element möglich Maximale (1500mm) und minimale (800mm) Einbautiefe beachten Premier Tech Aqua • Rewatec ® 8/28 NEO Flachtanks DORW5001- 21.09.2016... -
Seite 9: Hauptabmessungen Neo 1.500L Bis Neo 50.000L
4. Hauptabmessungen 4.1 NEO 1500 Standard-Anschlüsse beziehen sich auf DN110 Dom passend zu Filterschacht, Zwischenring 600, Schachtverlängerungen VS 60 und VS 20 * Schulterhöhe Premier Tech Aqua • Rewatec ® 9/28 NEO Flachtanks DORW5001- 21.09.2016... - Seite 10 4.2 NEO 3000 Standard-Anschlüsse beziehen sich auf DN110 Dom passend zu Filterschacht, Zwischenring 600, Schachtverlängerungen VS 60 und VS 20 * Schulterhöhe Premier Tech Aqua • Rewatec ® 10/28 NEO Flachtanks DORW5001- 21.09.2016...
- Seite 11 4.3 NEO 5000 Standard-Anschlüsse beziehen sich auf DN110 Dom passend zu Filterschacht, Zwischenring 600, Schachtverlängerungen VS 60 und VS 20 * Schulterhöhe Premier Tech Aqua • Rewatec ® 11/28 NEO Flachtanks DORW5001- 21.09.2016...
- Seite 12 Standard-Anschlüsse beziehen sich auf DN110 Dom standardmäßig passend zu Filterschacht, Zwischenring 600, Schachtverlängerungen VS 60 und VS 20 Dom auch passend für Schachtsystem 800 mit Zwischenring und Konus * Schulterhöhe Premier Tech Aqua • Rewatec ® 12/28 NEO Flachtanks DORW5001- 21.09.2016...
-
Seite 13: Neo Mit Filterschacht
Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler. Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie die Unfallverhütungsvorschriften zu beachten. Premier Tech Aqua • Rewatec ® 13/28 NEO Flachtanks... -
Seite 14: Location
The soil in the area must be checked for stability (DIN 1054 Edition 1/2003, E DIN 4084 Edition 11/2002) and stabilized with a retaining system (i.e. a wall) if necessary. Additional information is available from local public authorities and construction companies. Premier Tech Aqua • Rewatec ® 14/28 NEO Flat tanks DORW5001-21.09.2016... -
Seite 15: Installation
Other backfill material can be used in individual cases. For information regarding this, please refer to the technical information sheet: “DORW0100 backfill material valid for all Premier Tech Aqua / REWATEC containers”; available on our website: www.premiertechaqua.com Premier Tech Aqua • Rewatec ®... - Seite 16 2.4.4 Install the pipes so that frost protection is ensured. The relevant factors must be determined based on the regional weather conditions, and, if necessary, in coordination with local authorities. Premier Tech Aqua • Rewatec ® 16/28 NEO Flat tanks DORW5001-21.09.2016...
-
Seite 17: Installation Guide
Add 200 mm in 2 layers of 100 mm each. Compact each layer thoroughly. The bottom of the excavated pit must be an even, horizontal, dry surface. A1: In-situ soil. Premier Tech Aqua • Rewatec ® 17/28 NEO Flat tanks... - Seite 18 Do not use machines for compaction in this area unless you have consulted us first. Then: Fill the hole in the container with backfill material (A3*). Filling the hole must be done with special care. Absolutely no hollow spaces may remain . Premier Tech Aqua • Rewatec ® 18/28 NEO Flat tanks DORW5001-21.09.2016...
- Seite 19 Fill in and compact material until about 200 mm below the ground surface as shown in Figure 9 3.4 Installing the version that can be walked on Fill the rest of the upper 200 mm without compacting Premier Tech Aqua • Rewatec ® 19/28 NEO Flat tanks DORW5001-21.09.2016...
- Seite 20 B4: D400 shaft cover, e.g. BeGu frame Other shaft designs, e.g. installations with the filter shaft as the lowest element, can also be used Observe the maximum (1500 mm) and minimum (800 mm) installation depth Premier Tech Aqua • Rewatec ® 20/28 NEO Flat tanks DORW5001-21.09.2016...
-
Seite 21: Main Dimensions Neo 1.500L To 50.000L
4. Main Dimensions 4.1 NEO 1500 Standard connections refer to DN 110 Dome matches filter shaft; spacer ring 600; VS 60 and VS 20 shaft extensions * Height tank shoulder Premier Tech Aqua • Rewatec ® 21/28 NEO Flat tanks DORW5001-21.09.2016... - Seite 22 4.2 NEO 3000 Standard connections refer to DN 110 Dome matches filter shaft; spacer ring 600; VS 60 and VS 20 shaft extensions * Height tank shoulder Premier Tech Aqua • Rewatec ® 22/28 NEO Flat tanks DORW5001-21.09.2016...
- Seite 23 4.3 NEO 5000 Standard connections refer to DN 110 Dome matches filter shaft; spacer ring 600; VS 60 and VS 20 shaft extensions * Height tank shoulder Premier Tech Aqua • Rewatec ® 23/28 NEO Flat tanks DORW5001-21.09.2016...
- Seite 24 Dome matches filter shaft as standard; spacer ring 600; VS 60 and VS 20 shaft extensions Dome also fits shaft system 800 with a spacer ring and cone. * Height tank shoulder Premier Tech Aqua • Rewatec ® 24/28 NEO Flat tanks...
-
Seite 25: Neo With Filter Shaft
Technical changes and rights reserved. No liability for misprints The contents of the technical documentation are a component of the guarantee terms Planning and installation regulations are to be followed, as well as the accident prevention regulations. Premier Tech Aqua • Rewatec ® 25/28 NEO Flat tanks DORW5001-21.09.2016... - Seite 26 Notizen/Notes Premier Tech Aqua • Rewatec ® 26/28 NEO Flachtanks / Flat tanks DORW5001-21.09.2016...
- Seite 27 Notizen/Notes Premier Tech Aqua • Rewatec ® 27/28 NEO Flachtanks / Flat tanks DORW5001-21.09.2016...
- Seite 28 Premier Tech Aqua GmbH Telefonische Fachberatung: +49-(0)40-76 91 64-0 www.premiertechaqua.de ptad@premiertech.com Premier Tech Aqua • Rewatec ® 28/28 NEO Flachtanks / Flat tanks DORW5001-21.09.2016...
