IFM Electronic efector 300 Montageanleitung
Strömungswächter compact
Vorschau anzeigen
Andere Handbücher für efector 300:
- Bedienungsanleitung (50 Seiten) ,
- Montageanleitung (6 Seiten) ,
- Bedienungsanleitung (13 Seiten)
Verwandte Anleitungen für IFM Electronic efector 300
Inhaltszusammenfassung für IFM Electronic efector 300

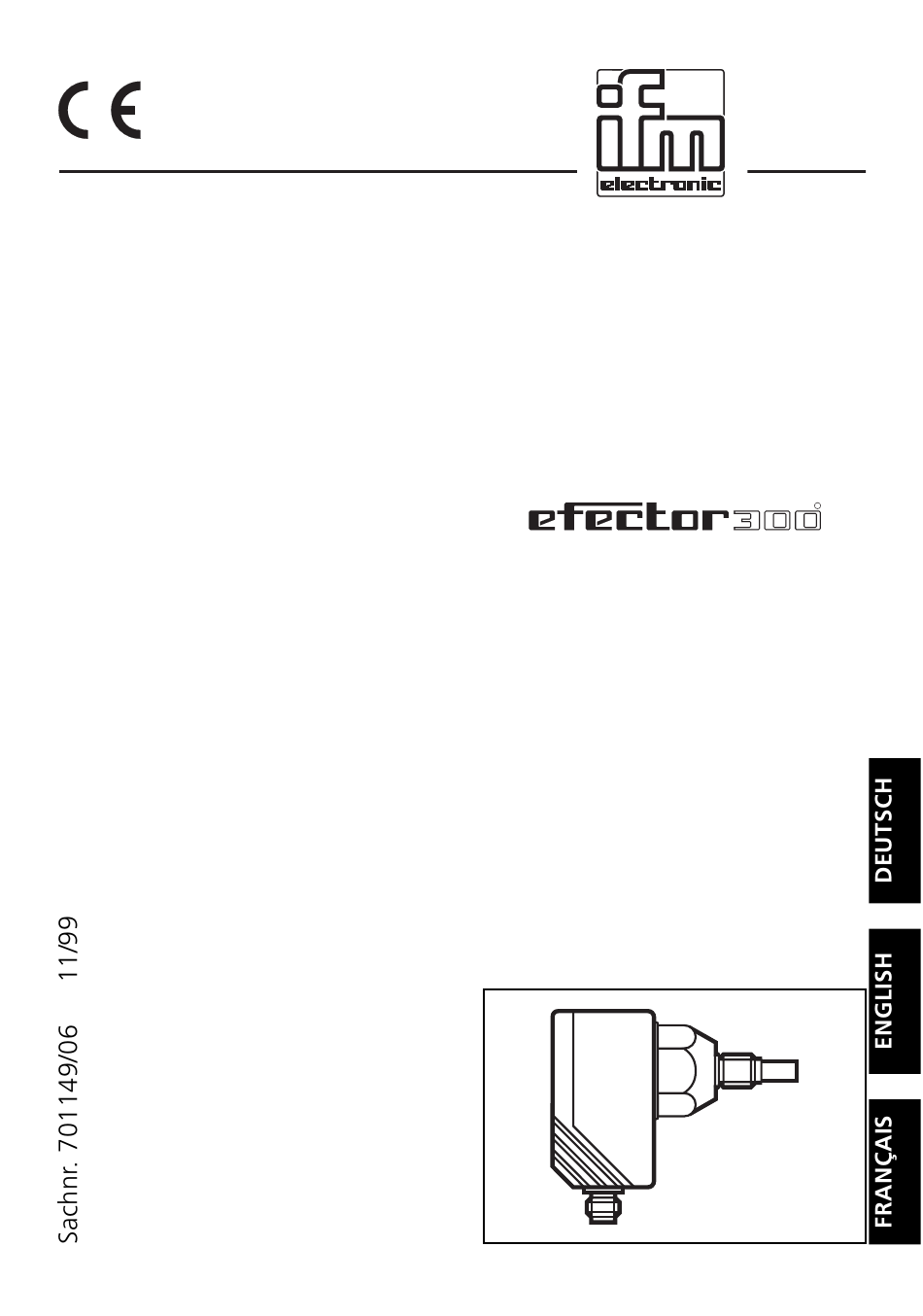

- Seite 1 Montageanleitung Installation Instructions Notice de Montage Strömungswächter compact Flow monitor compact Contrôleur de débit compact...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Strömungswächter überwacht flüssige Medien. Er erfaßt, ob ein voreingestellter Strömungswert erreicht ist (= Medium strömt) oder nicht (= Medium strömt nicht) und meldet dies durch ein Schaltsignal. Montage Die Sensorspitze sollte vollständig ins Medium hineinragen. • Montieren Sie das Gerät bei waagerecht verlaufenden Rohren mög- lichst seitlich (Abb 1). -
Seite 3: Elektrischer Anschluß
Elektrischer Anschluß Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. Spannungsversorgung für Geräte bis 60 V nach EN50178, SELV, PELV. Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an: DC-PNP-Geräte Steckeransicht... - Seite 4 Einstellen Einstellpotentiometer Empfindlichkeit LED-Kette - rote LED leuchtet: Gerät ist nicht abgeglichen - gelbe LED leuchtet: Ausgang ist durchgeschaltet - grüne LED leuchtet: Gerät ist abgeglichen 1. Schalten Sie die Betriebsspannung ein. Schalten Sie die Strömung ein (Sollwert) und halten Sie sie konstant. Für ca.
-
Seite 5: Betrieb
Betrieb Prüfen Sie nach Montage, elektrischem Anschluß und Einstellung, ob das Gerät sicher funktioniert. Reinigungshinweis Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaf- tende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essig- reiniger entfernen. - Seite 14 Maßzeichnung Scale drawing Dimensions POTI M12x1 13,2 13,8...
