Caractéristiques
Affichage lumineux à LED
Les appareils sont commandés en esclave Profibus DP d'après EN 50 170
Le choix de l'adresse s'effectue à l'aide de roues-codeuses (00...99)
La vitesse de transmission du bus est reconnue automatiquement et peut
atteindre jusqu'à 12 Mbauds
Le fichier GSD 'SIEB0986.GSD' sur support informatique est joint à la livraison
En cas d'erreur du bus, des signes négatifs apparaissent sur l'affichage
Paramétrage par menu

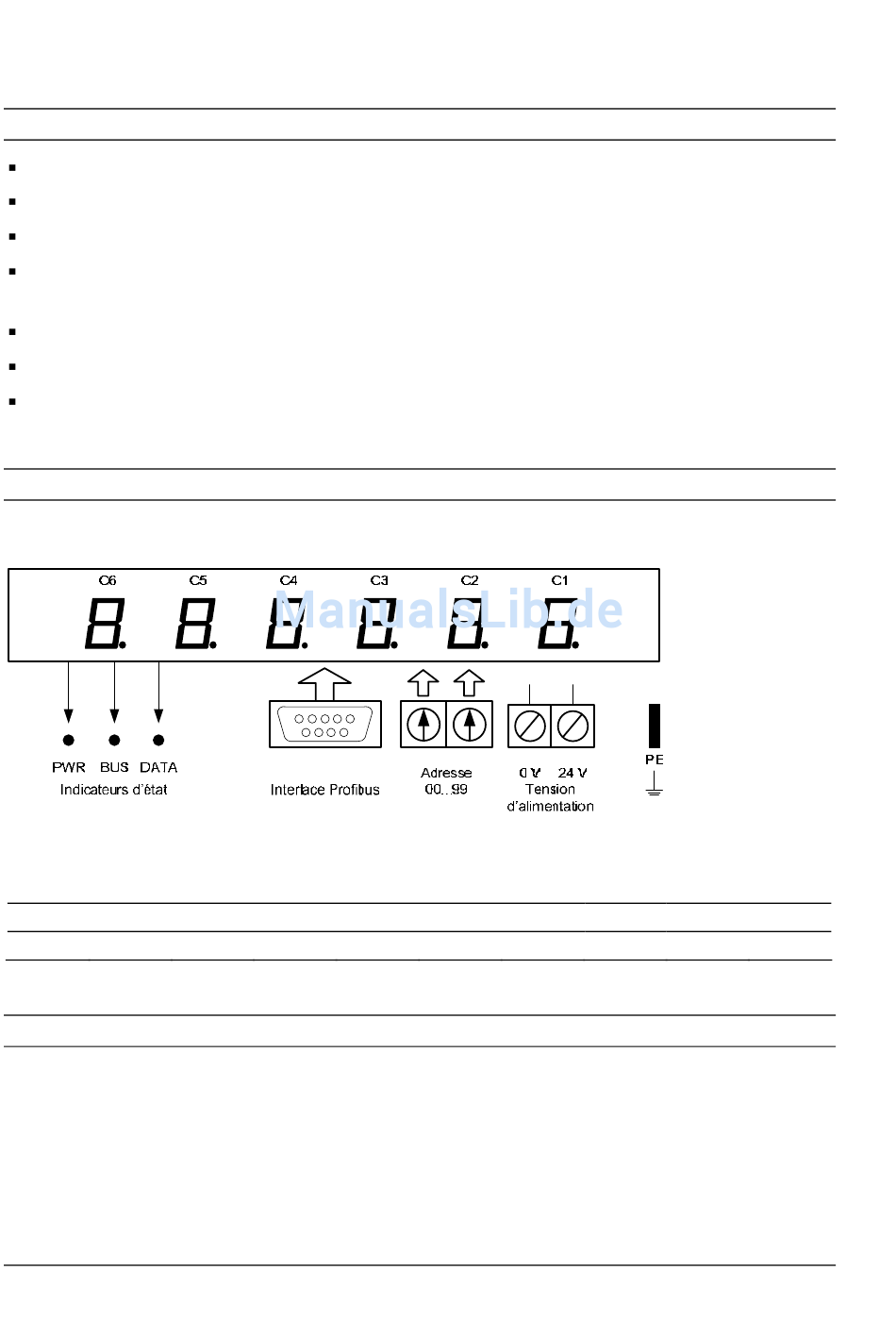

Schéma de principe
L'interface Profibus est accessible via un connecteur femelle Sub D-9. Le brochage
est le suivant:
Pin
1
2
Signal
–
–
Nombre de digits
Le nombre de digits varie selon la version d'appareil:
S202-x2/06/0x-001/0B-K0 (2 digits):
S202-x3/06/0x-001/0B-K0 (3 digits):
S202-x4/06/0x-001/0B-K0 (4 digits):
S202-x5/06/0x-001/0B-K0 (5 digits):
S202-x6/06/0x-001/0B-K0 (6 digits):
14
3
4
5
B
RTS
GND
C2...C1
C3...C1
C4...C1
C5...C1
C6...C1
6
7
8
+ 5V
–
A
BAL S202 PFB M 1.0
9
–
