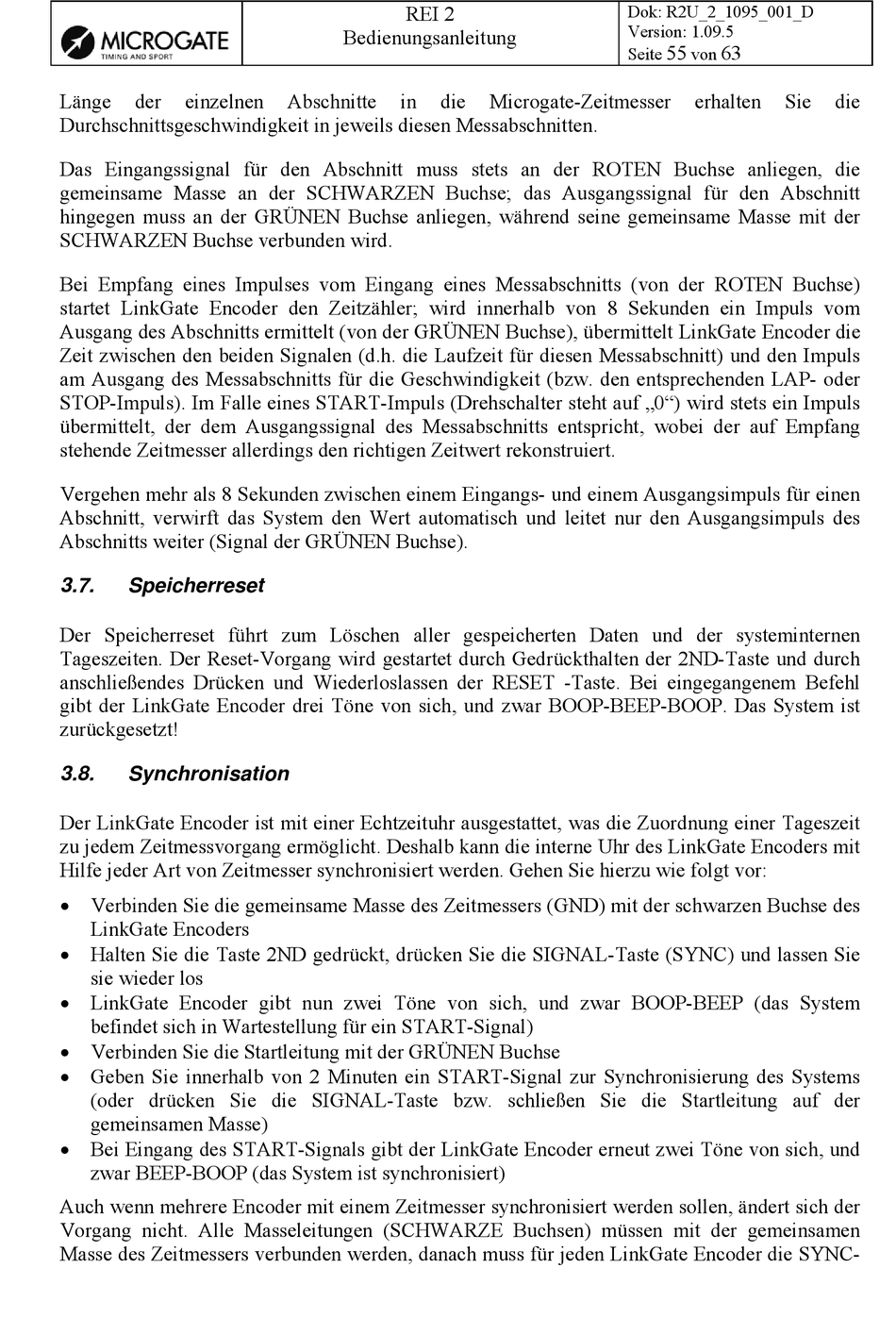

Länge der einzelnen
Durchschnittsgeschwindigkeit in jeweils diesen Messabschnitten.
Das Eingangssignal für den Abschnitt muss stets an der ROTEN Buchse anliegen, die
gemeinsame Masse an der SCHWARZEN Buchse; das Ausgangssignal für den Abschnitt
hingegen muss an der GRÜNEN Buchse anliegen, während seine gemeinsame Masse mit der
SCHWARZEN Buchse verbunden wird.
Bei Empfang eines Impulses vom Eingang eines Messabschnitts (von der ROTEN Buchse)
startet LinkGate Encoder den Zeitzähler; wird innerhalb von 8 Sekunden ein Impuls vom
Ausgang des Abschnitts ermittelt (von der GRÜNEN Buchse), übermittelt LinkGate Encoder die
Zeit zwischen den beiden Signalen (d.h. die Laufzeit für diesen Messabschnitt) und den Impuls
am Ausgang des Messabschnitts für die Geschwindigkeit (bzw. den entsprechenden LAP- oder
STOP-Impuls). Im Falle eines START-Impuls (Drehschalter steht auf „0") wird stets ein Impuls
übermittelt, der dem Ausgangssignal des Messabschnitts entspricht, wobei der auf Empfang
stehende Zeitmesser allerdings den richtigen Zeitwert rekonstruiert.
Vergehen mehr als 8 Sekunden zwischen einem Eingangs- und einem Ausgangsimpuls für einen
Abschnitt, verwirft das System den Wert automatisch und leitet nur den Ausgangsimpuls des
Abschnitts weiter (Signal der GRÜNEN Buchse).
3.7.

Speicherreset

Der Speicherreset führt zum Löschen aller gespeicherten Daten und der systeminternen
Tageszeiten. Der Reset-Vorgang wird gestartet durch Gedrückthalten der 2ND-Taste und durch
anschließendes Drücken und Wiederloslassen der RESET -Taste. Bei eingegangenem Befehl
gibt der LinkGate Encoder drei Töne von sich, und zwar BOOP-BEEP-BOOP. Das System ist
zurückgesetzt!
3.8.

Synchronisation

Der LinkGate Encoder ist mit einer Echtzeituhr ausgestattet, was die Zuordnung einer Tageszeit
zu jedem Zeitmessvorgang ermöglicht. Deshalb kann die interne Uhr des LinkGate Encoders mit
Hilfe jeder Art von Zeitmesser synchronisiert werden. Gehen Sie hierzu wie folgt vor:
 Verbinden Sie die gemeinsame Masse des Zeitmessers (GND) mit der schwarzen Buchse des
LinkGate Encoders
 Halten Sie die Taste 2ND gedrückt, drücken Sie die SIGNAL-Taste (SYNC) und lassen Sie
sie wieder los
 LinkGate Encoder gibt nun zwei Töne von sich, und zwar BOOP-BEEP (das System
befindet sich in Wartestellung für ein START-Signal)
 Verbinden Sie die Startleitung mit der GRÜNEN Buchse
 Geben Sie innerhalb von 2 Minuten ein START-Signal zur Synchronisierung des Systems
(oder drücken Sie die SIGNAL-Taste bzw. schließen Sie die Startleitung auf der
gemeinsamen Masse)
 Bei Eingang des START-Signals gibt der LinkGate Encoder erneut zwei Töne von sich, und
zwar BEEP-BOOP (das System ist synchronisiert)
Auch wenn mehrere Encoder mit einem Zeitmesser synchronisiert werden sollen, ändert sich der
Vorgang nicht. Alle Masseleitungen (SCHWARZE Buchsen) müssen mit der gemeinsamen
Masse des Zeitmessers verbunden werden, danach muss für jeden LinkGate Encoder die SYNC-
