Microgate REI2 Bedienungsanleitung Seite 37

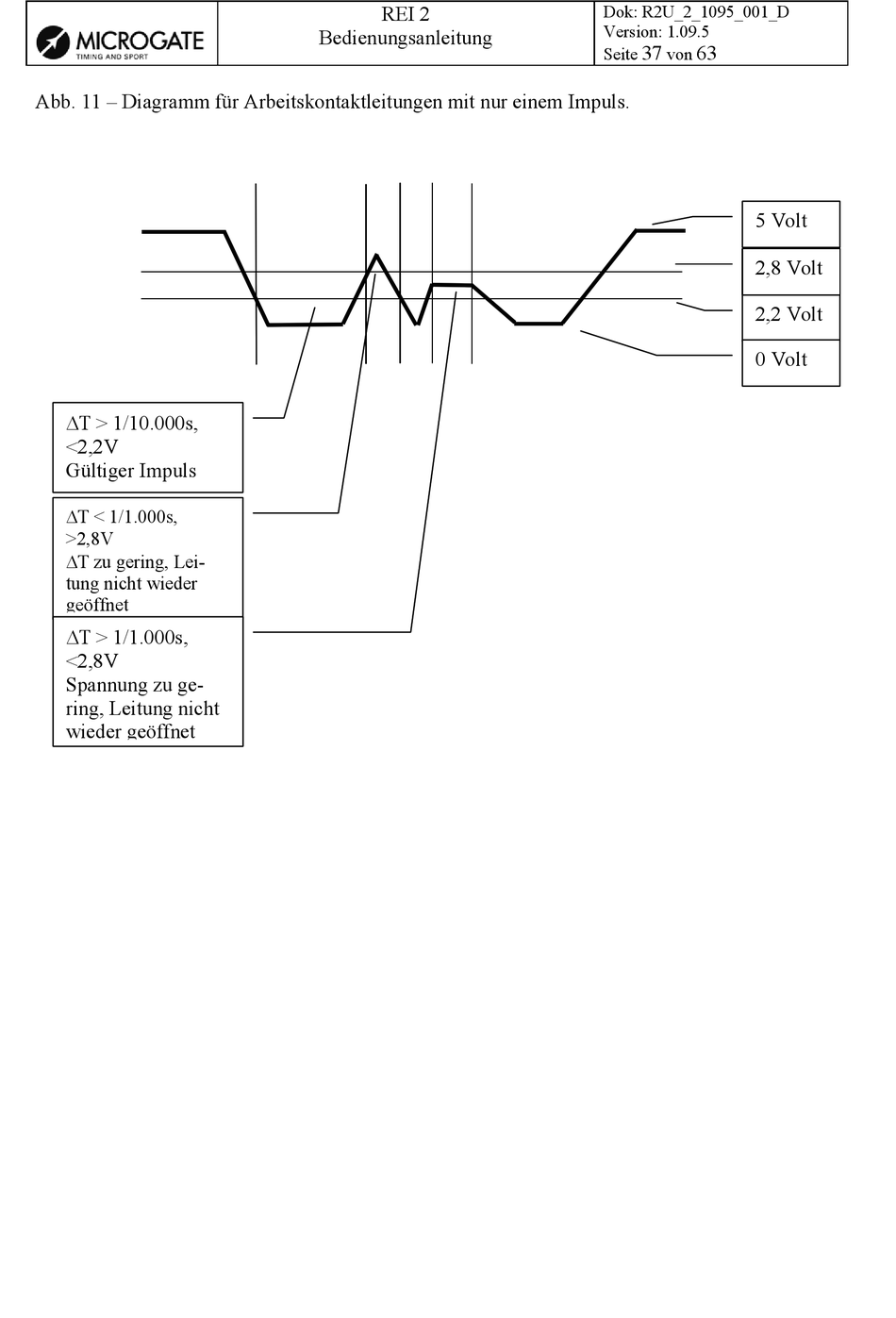

Abb. 11 – Diagramm für Arbeitskontaktleitungen mit nur einem Impuls.
T > 1/10.000s,
<2,2V
Gültiger Impuls
T < 1/1.000s,
>2,8V
T zu gering, Lei-
tung nicht wieder
geöffnet
T > 1/1.000s,
<2,8V
Spannung zu ge-
ring, Leitung nicht
wieder geöffnet
REI 2
Bedienungsanleitung
Dok: R2U_2_1095_001_D
Version: 1.09.5
37 63
Seite von
5 Volt
2,8 Volt
2,2 Volt
0 Volt
