Microgate REI2 Bedienungsanleitung Seite 36

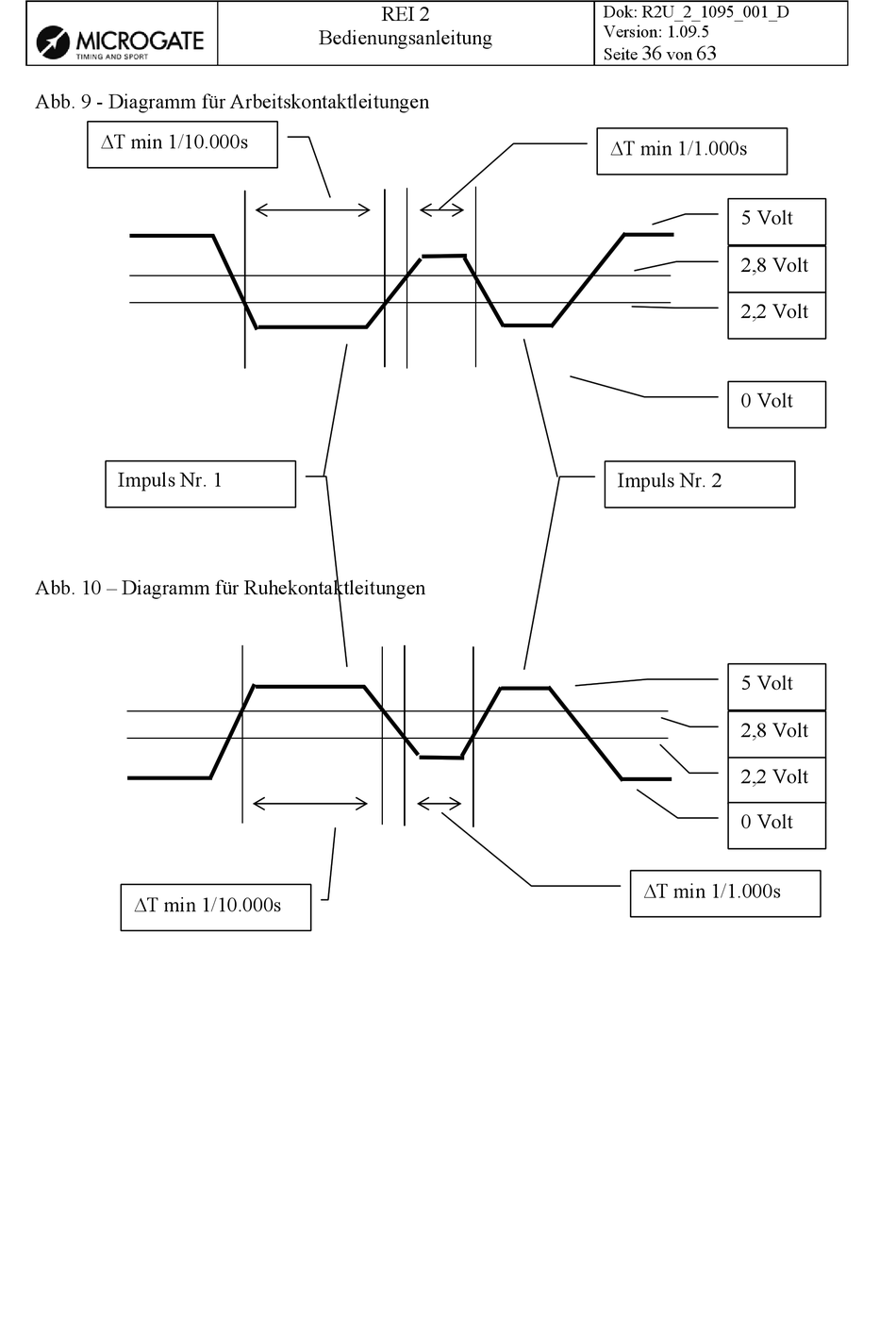

Abb. 9 - Diagramm für Arbeitskontaktleitungen
T min 1/10.000s
Impuls Nr. 1
Abb. 10 – Diagramm für Ruhekontaktleitungen
T min 1/10.000s
REI 2
Bedienungsanleitung
Dok: R2U_2_1095_001_D
Version: 1.09.5
36 63
Seite von
T min 1/1.000s
5 Volt
2,8 Volt
2,2 Volt
0 Volt
Impuls Nr. 2
5 Volt
2,8 Volt
2,2 Volt
0 Volt
T min 1/1.000s
