2.1.2.
Leitungswahltasten

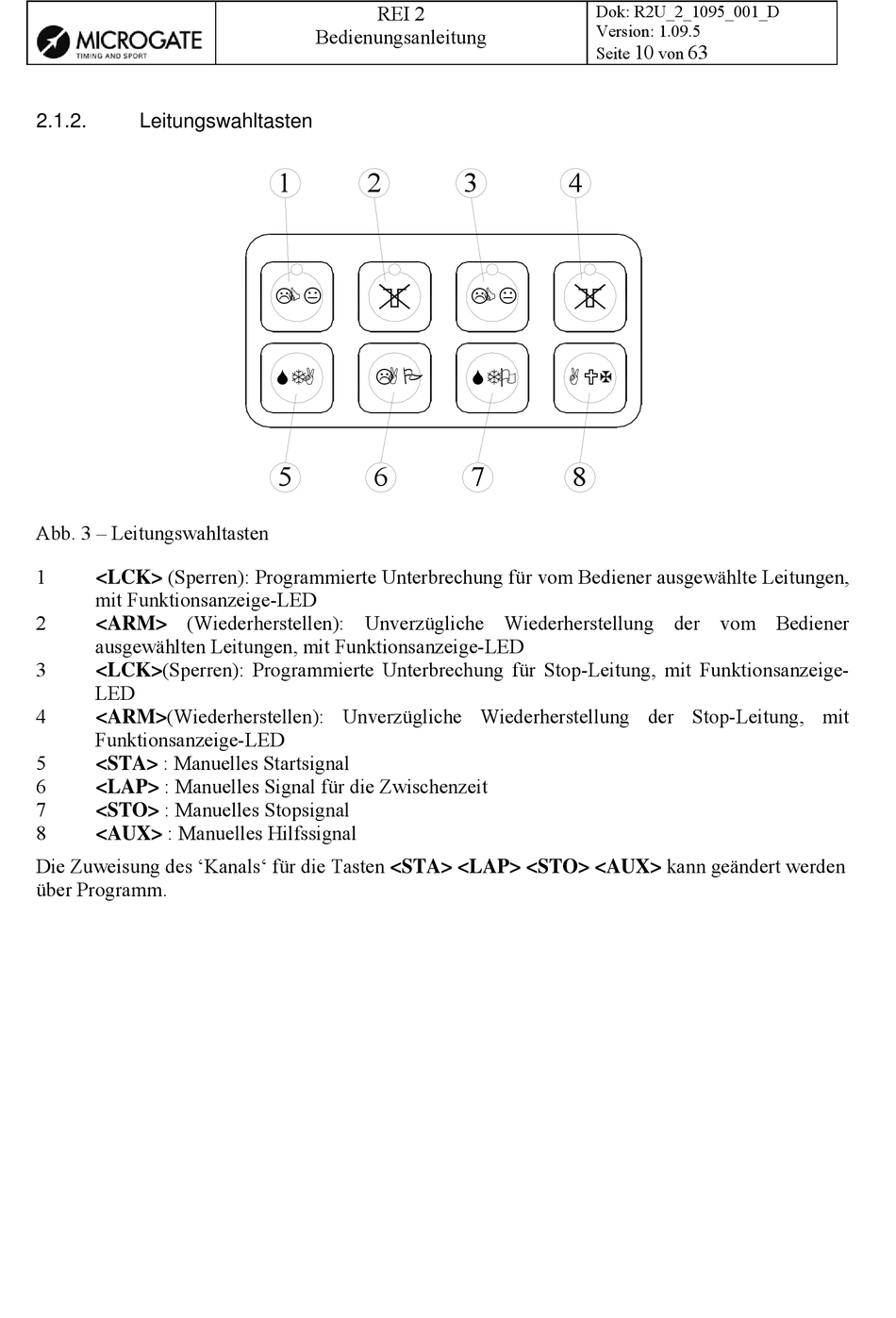

Abb. 3 – Leitungswahltasten
1
<LCK> (Sperren): Programmierte Unterbrechung für vom Bediener ausgewählte Leitungen,
mit Funktionsanzeige-LED
2
<ARM> (Wiederherstellen): Unverzügliche Wiederherstellung der vom Bediener
ausgewählten Leitungen, mit Funktionsanzeige-LED
3
<LCK>(Sperren): Programmierte Unterbrechung für Stop-Leitung, mit Funktionsanzeige-
LED
4
<ARM>(Wiederherstellen): Unverzügliche Wiederherstellung der Stop-Leitung, mit
Funktionsanzeige-LED
5
<STA> : Manuelles Startsignal
6
<LAP> : Manuelles Signal für die Zwischenzeit
7
<STO> : Manuelles Stopsignal
8
<AUX> : Manuelles Hilfssignal
Die Zuweisung des 'Kanals' für die Tasten <STA> <LAP> <STO> <AUX> kann geändert werden
über Programm.
REI 2
Bedienungsanleitung
1
2
5
6
Dok: R2U_2_1095_001_D
Version: 1.09.5
Seite
3
4
7
8
10
63
von
