3 Gerät für den Betrieb vorbereiten
3 Gerät für den Betrieb vorbereiten

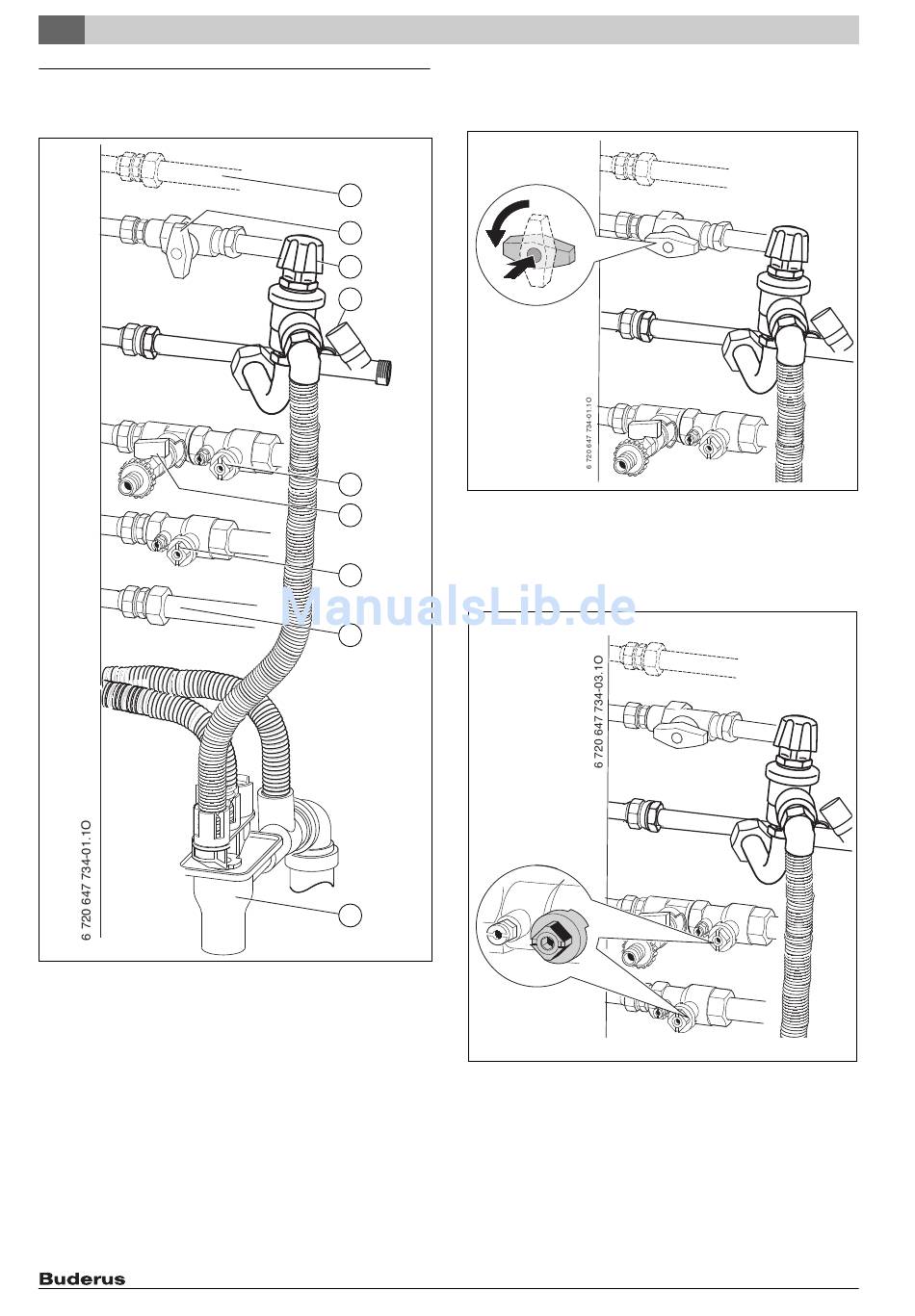

3.1 Übersicht der Anschlüsse
Bild 1
[1] Zirkulationsanschluss
[2] Gashahn (geschlossen, Zubehör)
[3] Sicherheitsgruppe (Zubehör)
[4] Kaltwasserventil (Zubehör)
[5] Heizungsvorlaufhahn (Zubehör)
[6] Füll- und Entleerhahn (Zubehör)
[7] Heizungsrücklaufhahn (Zubehör)
[8] Warmwasser
[9] Ablaufgarnitur (Zubehör)
8
3.2 Gashahn öffnen
▶ Griff drücken und nach links bis zum Anschlag drehen
(Griff in Fließrichtung = offen).
1
2
3
1.
4
5
Bild 2
6
3.3 Heizungsvorlauf- und Heizungsrücklaufhahn öffnen
▶ Vierkant mit Schlüssel so weit drehen, bis Markierung in Fließrich-
tung zeigt.
7
Markierung quer zur Fließrichtung = geschlossen.
8
9
Bild 3
2.
