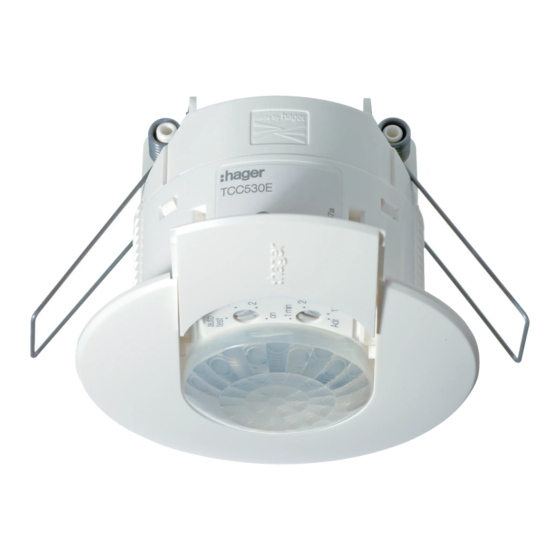

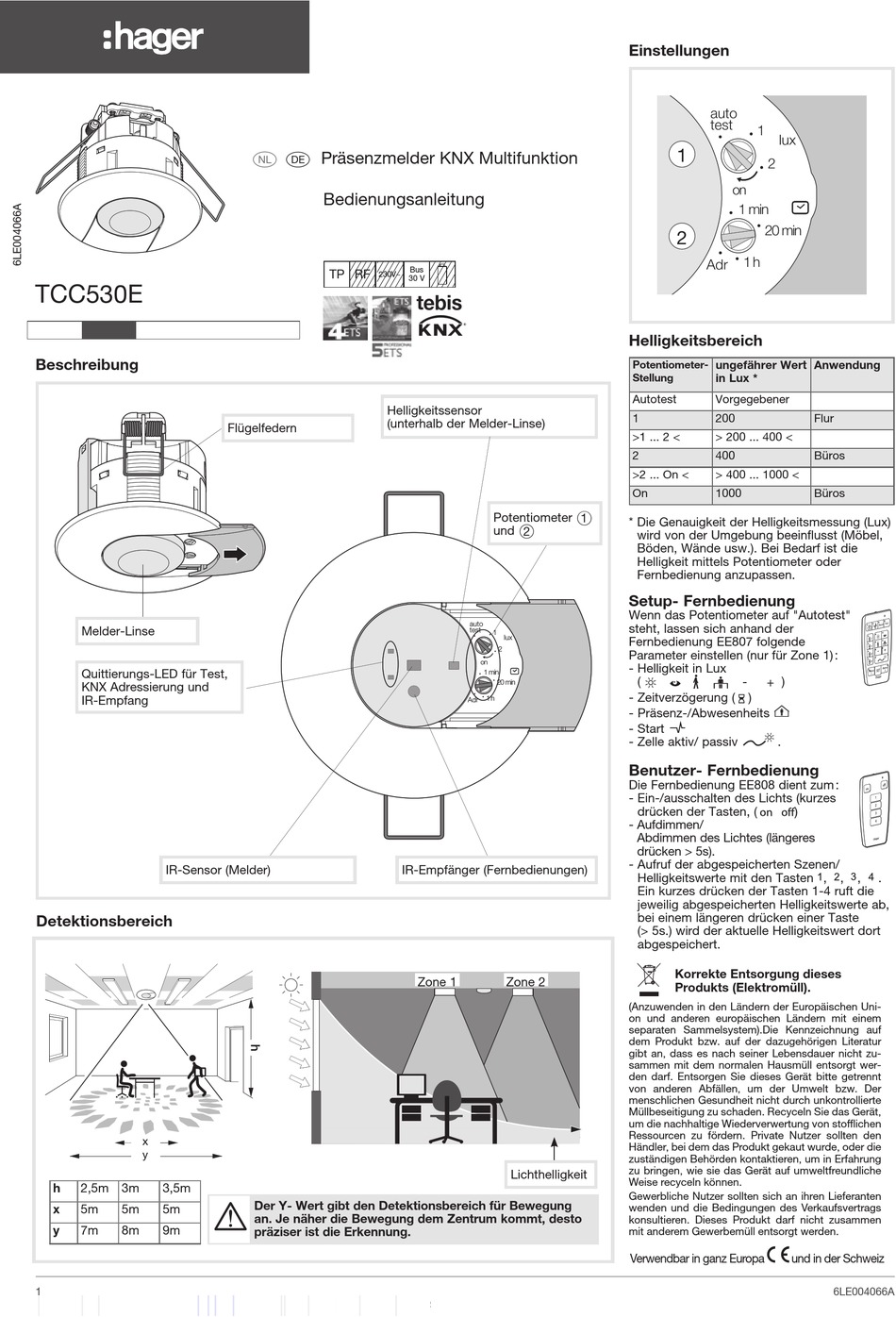

hager TCC530E Bedienungsanleitung

TCC530E
Beschreibung
Melder-Linse
Quittierungs-LED für Test,
KNX Adressierung und
IR-Empfang
IR-Sensor (Melder)
Detektionsbereich
h 2,5m 3m 3,5m
x 5m 5m 5m
y 7m 8m 9m
1
e Präsenzmelder KNX Multifunktion
i
Bedienungsanleitung
TP RF
230V~
Helligkeitssensor
(unterhalb der Melder-Linse)
Flügelfedern
IR-Empfänger (Fernbedienungen)
Der Y- Wert gibt den Detektionsbereich für Bewegung
an. Je näher die Bewegung dem Zentrum kommt, desto
präziser ist die Erkennung.
Bus
30 V
tebis
Potentiometer
1
und
2
auto
test
1
lux
2
on
1 min
20 min
1 h
Adr
Zone 1 Zone 2
Lichthelligkeit
Einstellungen
auto
test
1
lux
1
2
on
1 min
20 min
2
1 h
Adr
Helligkeitsbereich
ungefährer Wert
Potentiometer-
Stellung in Lux *
Autotest Vorgegebener
1 200
>1 ... 2 < > 200 ... 400 <
2 400
>2 ... On < > 400 ... 1000 <
On 1000
* Die Genauigkeit der Helligkeitsmessung (Lux)
wird von der Umgebung beeinfl usst (Möbel,
Böden, Wände usw.). Bei Bedarf ist die
Helligkeit mittels Potentiometer oder
Fernbedienung anzupassen.
Setup- Fernbedienung
Wenn das Potentiometer auf "Autotest"
steht, lassen sich anhand der
Fernbedienung EE807 folgende
Parameter einstellen (nur für Zone 1) :
- Helligkeit in Lux
( )
- Zeitverzögerung ( )
- Präsenz-/Abwesenheits
- Start
- Zelle aktiv/ passiv .
Benutzer- Fernbedienung
Die Fernbedienung EE808 dient zum :
- Ein-/ausschalten des Lichts (kurzes
drücken der Tasten, ( )
- Aufdimmen/
Abdimmen des Lichtes (längeres
drücken > 5s).
- Aufruf der abgespeicherten Szenen/
Helligkeitswerte mit den Tasten
Ein kurzes drücken der Tasten 1-4 ruft die
jeweilig abgespeicherten Helligkeitswerte ab,
bei einem längeren drücken einer Taste
(> 5s.) wird der aktuelle Helligkeitswert dort
abgespeichert.
Korrekte Entsorgung dieses
Produkts (Elektromüll).
(Anzuwenden in den Ländern der Europäischen Uni-
on und anderen europäischen Ländern mit einem
separaten Sammelsystem).Die Kennzeichnung auf
dem Produkt bzw. auf der dazugehörigen Literatur
gibt an, dass es nach seiner Lebensdauer nicht zu-
sammen mit dem normalen Hausmüll entsorgt wer-
den darf. Entsorgen Sie dieses Gerät bitte getrennt
von anderen Abfällen, um der Umwelt bzw. Der
menschlichen Gesundheit nicht durch unkontrollierte
Müllbeseitigung zu schaden. Recyceln Sie das Gerät,
um die nachhaltige Wiederverwertung von stoffl ichen
Ressourcen zu fördern. Private Nutzer sollten den
Händler, bei dem das Produkt gekaut wurde, oder die
zuständigen Behörden kontaktieren, um in Erfahrung
zu bringen, wie sie das Gerät auf umweltfreundliche
Weise recyceln können.
Gewerbliche Nutzer sollten sich an ihren Lieferanten
wenden und die Bedingungen des Verkaufsvertrags
konsultieren. Dieses Produkt darf nicht zusammen
mit anderem Gewerbemüll entsorgt werden.
å
Verwendbar in ganz Europa und in der Schweiz
Anwendung
Flur
Büros
Büros
- +
M
, , , .
+
-
M
+
6LE004066A
