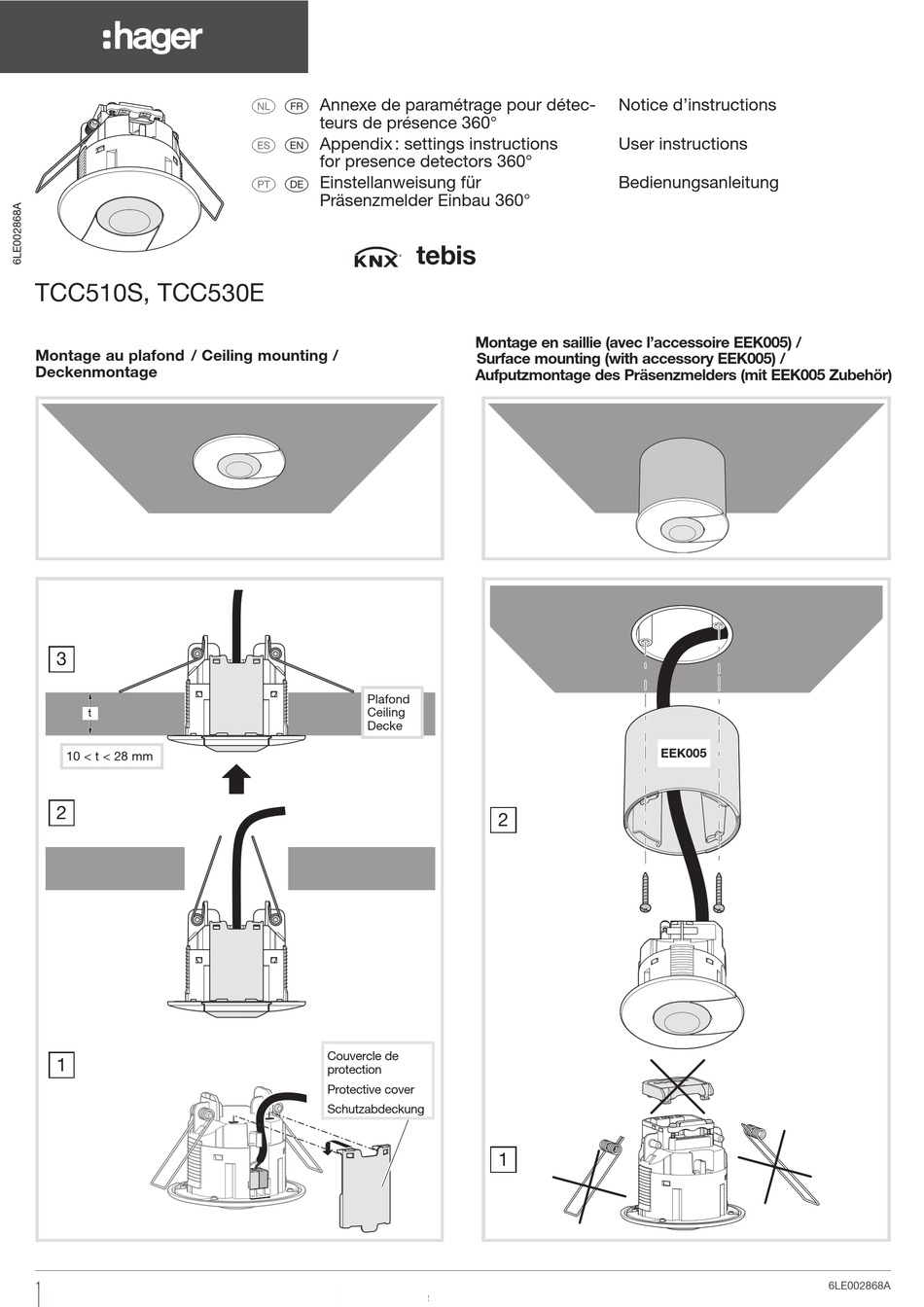

TCC510S, TCC530E
Montage au plafond / Ceiling mounting /
Deckenmontage
3
t
10 < t < 28 mm
2
1
1
a Annexe de paramétrage pour détec-
i
teurs de présence 360°
z Appendix : settings instructions
r
for presence detectors 360°
e Einstellanweisung für
t
Präsenzmelder Einbau 360°
tebis
Plafond
Ceiling
Decke
Couvercle de
protection
Protective cover
Schutzabdeckung
Notice d'instructions
User instructions
Bedienungsanleitung
Montage en saillie (avec l'accessoire EEK005) /
Surface mounting (with accessory EEK005) /
Aufputzmontage des Präsenzmelders (mit EEK005 Zubehör)
2
1
EEK005
6LE002868A
