10.10.2 Schutz durch abgeschirmte Messleitungen
Elektromagnetische Beeinflussungen auf das Gerät und die Zuleitungen der
Versorgungsspannung sind zu erwarten.
Elektromagnetische Beeinflussung auf die Messleitungen
Der Einfluß auf die Messleitungen wird durch Eingangsfilter, deren Filter-Frequenz per
Software eingestellt wird, begrenzt (siehe oben).
Bei schnelleren Messungen und dadurch bedingten hohen Filter-Frequenzen müssen
unter Umständen abgeschirmte Leitungen eingesetzt werden.
In den meisten Fällen benötigen Sie keine Schirmung des Kabels.

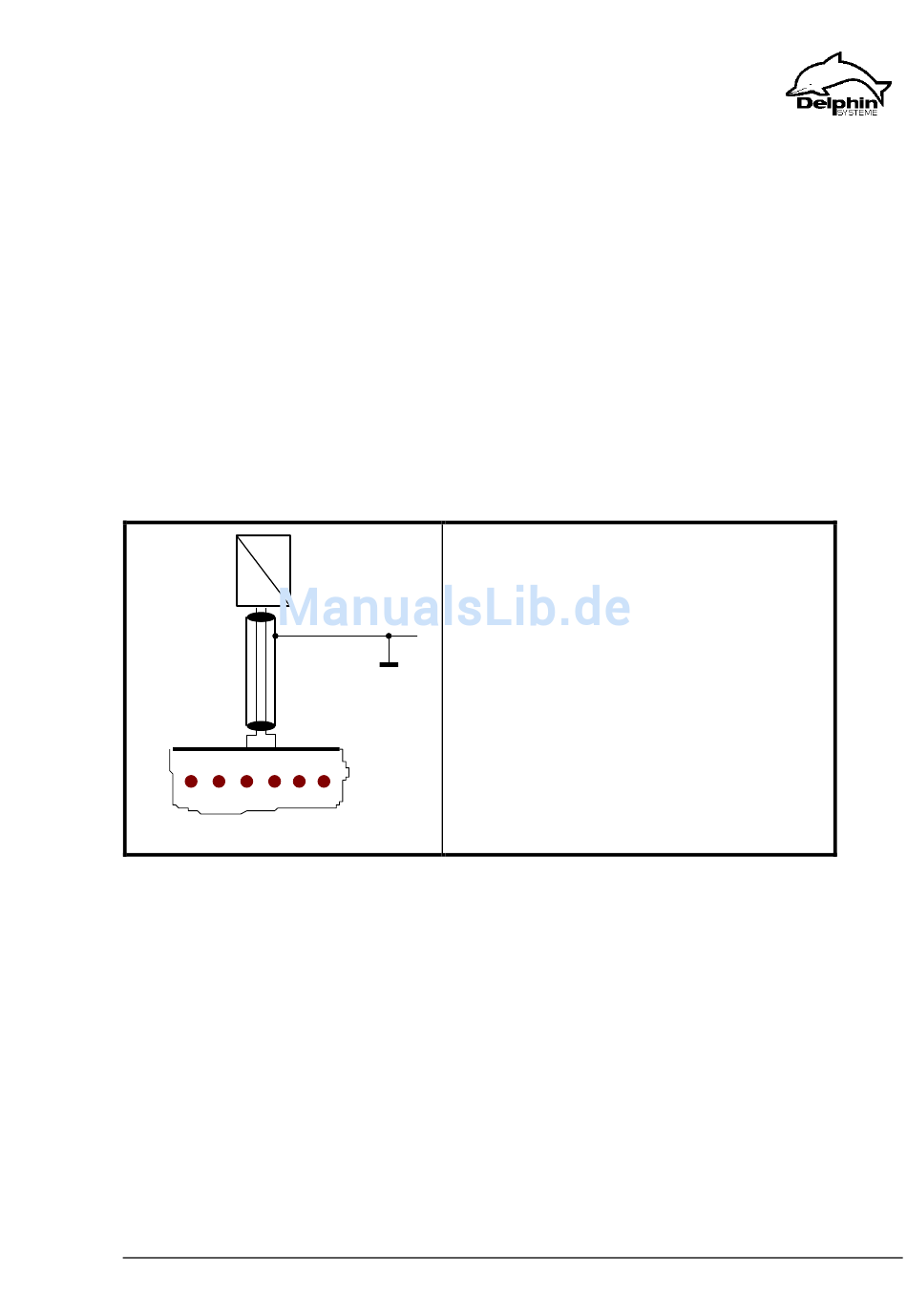

Abgeschirmte Messleitungen
Signal source
5
3
4
Message inputs
Warnung :
Schliessen Sie nie den Schirm an den Klemmen der Message-
Geräte an. Diese sind galvanisch entkoppelt. Wählen Sie einen
guten Erdungspunkt.
A-NormMsge-Hardware-D9B.doc
Screen protected
Protected earth
Schutzleiter
6
7
8
gültig ab : 04.12.00
Die Kanäle der Message-Module sind
auch im Hinblick auf Einstreuungen in die
Messleitungen äußerst unempfindlich, so
daß Sie mit Einstrahlungen nur unter
Extremfällen rechnen müssen.
In solchen Fällen sind abgeschirmte
Leitungen anzuwenden. Der Schirm ist
einseitig mit Schutzerde zu verbinden.
Seite - 81/82
