10.8 Anschluß von Thermoelementen
Anwendung
Neben Pt100 sind Thermoelemente die wichtigsten Temperatur-Aufnehmer. Bei
Temperaturen über 600 °C werden Thermoelemente verwendet. Für Thermoelement-
Messungen ist der Modul ADG vorgesehen.
Arbeitsweise
Thermoelemente sind aktive Aufnehmer. Sie liefern in Abhängigkeit des
Thermoelement-Typ und des Temperaturmeßbereiches einen Spannungswert im
Bereich von 0 bis ca. 20 mV.
Thermoelemente liefern eine Differenztemperatur zwischen dem warmen Ende
(Meßstelle) und dem kalten Ende (Vergleichsmeßstelle)
Die absolute Temperatur erhält man, wenn die Temperatur des Thermoelementes und
die Temperatur der Vergleichsmeßstelle addiert werden.
Darum braucht sich der Anwender bei den Message-Geräten nicht zu kümmern. Die
Vergleichsmeßstelle ist eingebaut. Der absolute Temperaturwert wird durch die
Software errechnet.

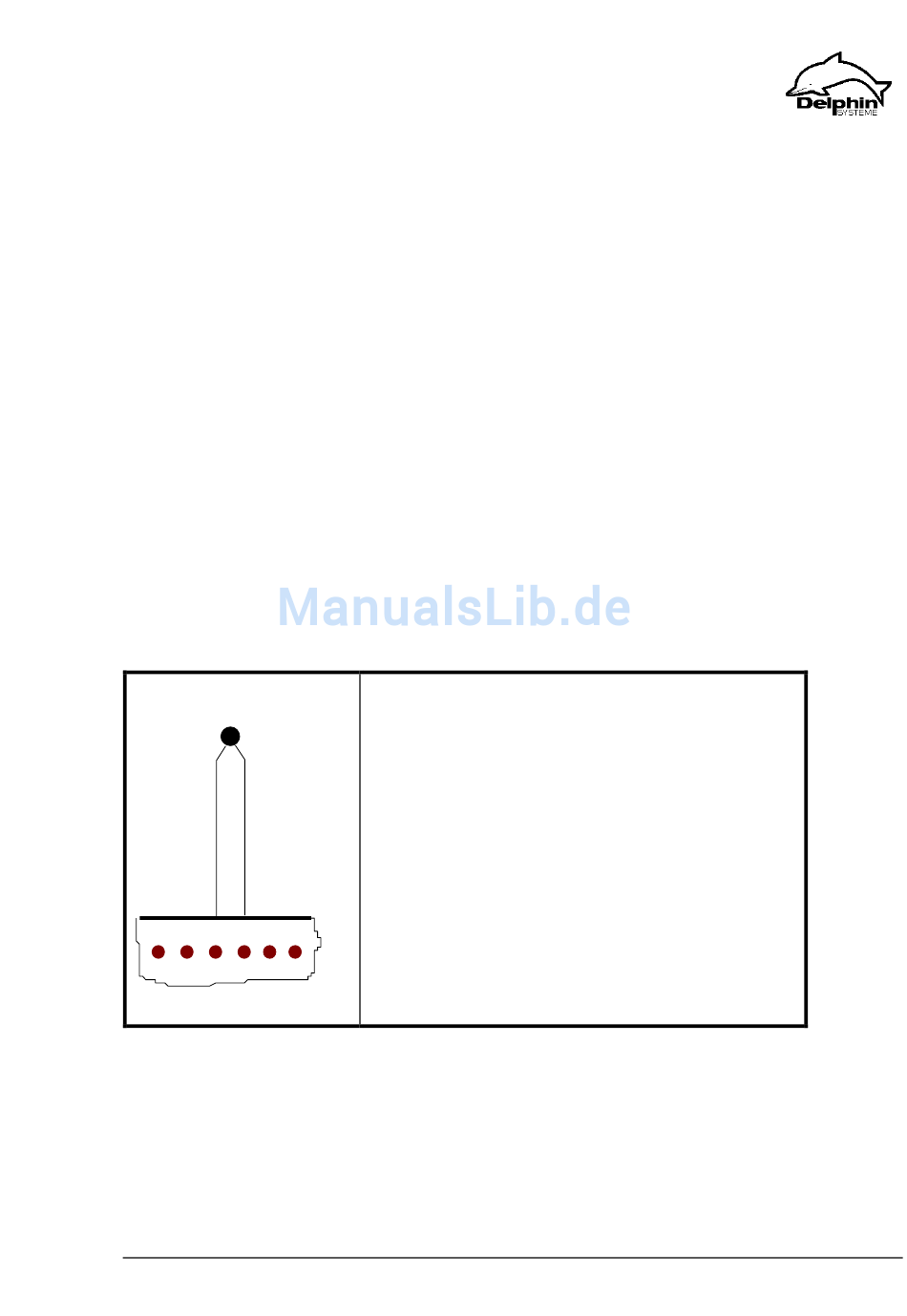

Thermocouple
3
4
6
5
Message inputs
Warnung :
Wenn Sie geschirmte Thermoelementleitungen verwenden, schliessen
Sie nie den Schirm an den Klemmen der Message-Geräte an. Diese sind
galvanisch entkoppelt. Wählen Sie einen guten Erdungspunkt.
A-NormMsge-Hardware-D9B.doc
Der Anschluß der Thermoelemente ist bei den
Message-Geräten sehr einfach. Die
Vergleichsmeßstelle ist eingebaut.
Temperaturverläufe sind meist sehr flach.
Temperaturen ändern sich nur langsam.
Dadurch kann vorteilhaft ein kleiner Filterwert
gewählt werden, und es ist dann mit
Meßverfälschungen durch elektromagnetische
Beeinflussungen nicht zu rechnen. Die Länge
der Thermoelement-Leitungen kann bis über
100 meter betragen.
8
7
gültig ab : 04.12.00
Seite - 77/82
