10.4 Anschluß von Spannungssignalen
Anwendung
zur Erfassung der Messdaten von Meßgeräten mit Spannungs-Ausgängen. Die
Meßbereiche sind meist 0..10V oder +/-10V, aber auch 1V oder 100mV Meßbereiche
kommen vor.
Spannungs Eingänge sind empfindlicher für elektromagnetische Einstrahlungen als
Stromeingänge (siehe dort).
Hinweis
Für besondere Anwendungen sind bei den Modulen ADG, AAS und AAU höhere
Messbereiche als 10V zusätzlich eingerichtet worden.
Schutz gegen elektromagnetische Beeinflussungen
Bei schnellen Messungen und dadurch bedingten hohen Filter-Frequenzen müssen
unter Umständen abgeschirmte Leitungen eingesetzt werden (siehe bei Grundbegriffe
/ Elektromagnetische Beeinflussungen).

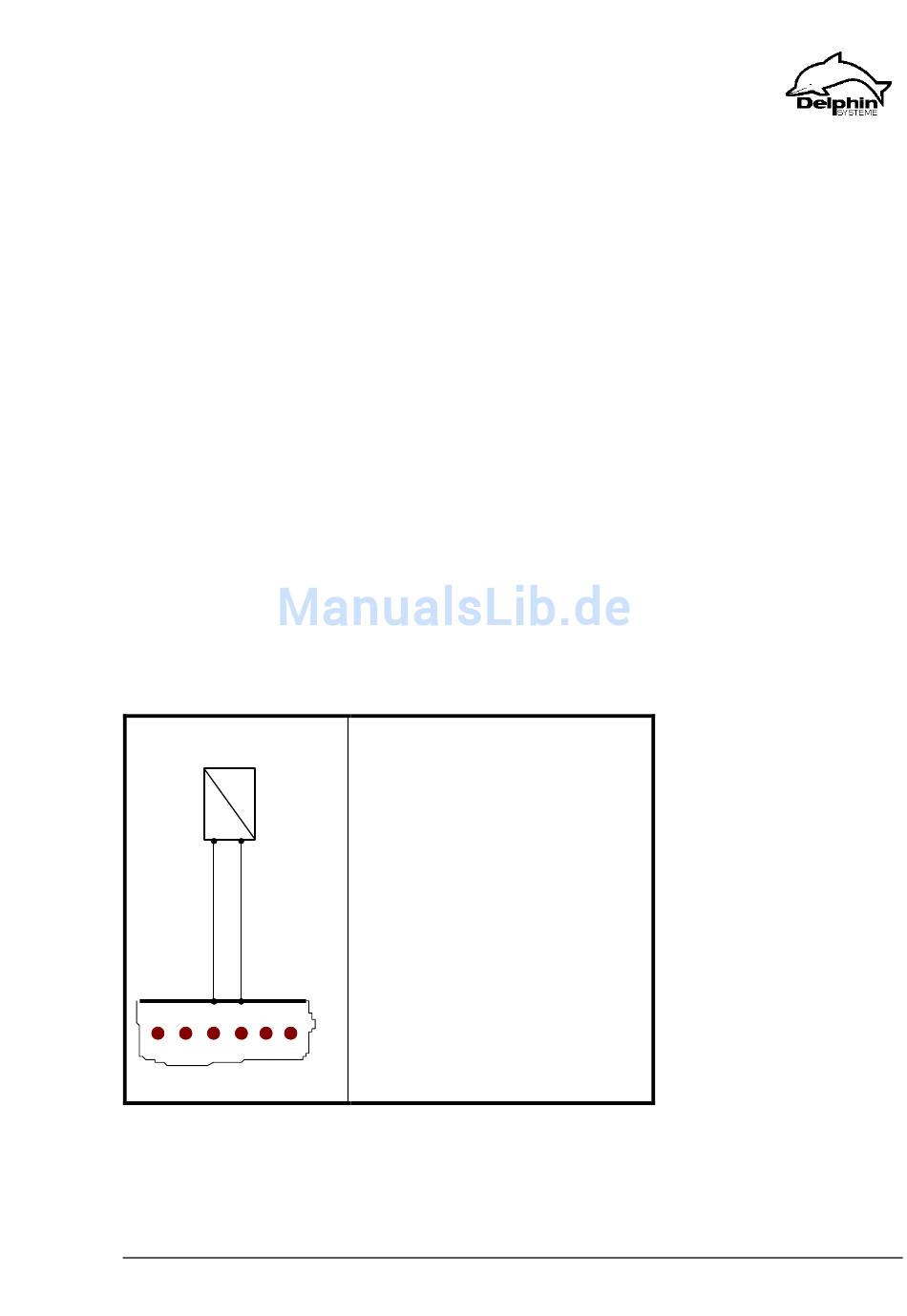

Signal source with
Voltage output
3
4
5
6
Message inputs
A-NormMsge-Hardware-D9B.doc
Der Anschluß ist einfach und
erfolgt entsprechend des
Schaltbildes.
Die Klemmen 5 und 6 am
Message-Gerät sind die (+) und
(-) Eingänge eines Kanals.
7
8
gültig ab : 04.12.00
Seite - 73/82
