STROMVERSORGUNG
Das Gerät verfügt über eine 6-polige Klemmenleiste, an die entweder eine
Stromversorgung mit 12 V DC, 24 V DC oder 48 V DC angeschlossen werden
kann. Die Spannungsbereich reicht nur bis 48 V DC oder ein erweiterter
Bereich von 12 V DC bis 55 V DC.
WARNUNG:
Jede Überschreitung der Eingangsspannung kann zu einer Funktionsstörung
dieses Geräts führen und kann es beschädigen.
Relais - Sie können den 24 V, 1 A Relaisanschluss für spezielle Zwecke mit
einem externen Gerät verbinden. Wenn 2 Spannungsversorgungen
angeschlossen sind, befindet sich das Relais im geschlossenen Zustand.
Wenn eine Spannungsversorgung ausfällt, wechselt das Relais in den
geöffneten Zustand.
ANSCHLUSS DER STROMVERSORGUNG
SCHRITT 1: – Ziehen Sie die 6-polige Klemmenleiste heraus.
SCHRITT 2: – Schließen Sie die Leitungen an V1+, V1-, V2+, V2- und den
Schutzleiter an die Erdungsschraube an.
SCHRITT 3: – Stecken Sie die 6-polige Klemmenleiste zurück an ihren
Platz.
WARNUNG:
Erden Sie stets die Stromquelle für eine saubere Eingangsspannung. Wegen
zu vielen billig hergestellten Stromversorgungen wird zu viel Rauschen
erzeugt und dies lässt die Eingangsspannung schwanken, wenn sie mit
diesem Gerät verbunden wird. Um dies zu vermeiden, erden Sie stets die
Stromquelle für eine saubere Eingangsspannung.

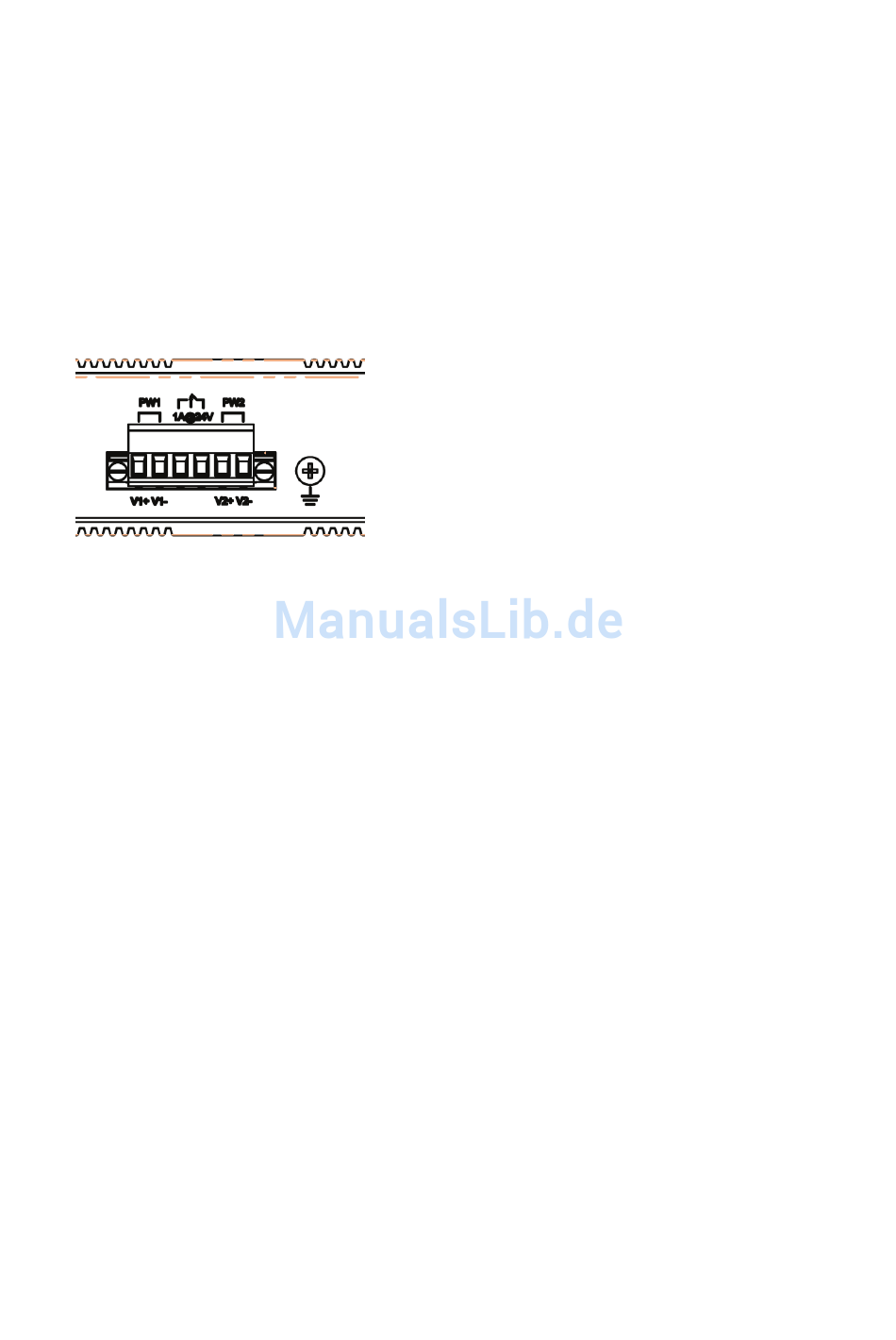

Anschluss der Spannungsversorgung -
Beachten Sie die aufgedruckte Polarität für
V1+, V1-, V2+, V2- und Erdung. Schließen
Sie das Pluskabel an V+ und das Minuskabel
an V-, sowie den Schutzleiter an die
Erdungsschraube an, siehe Abbildung.
