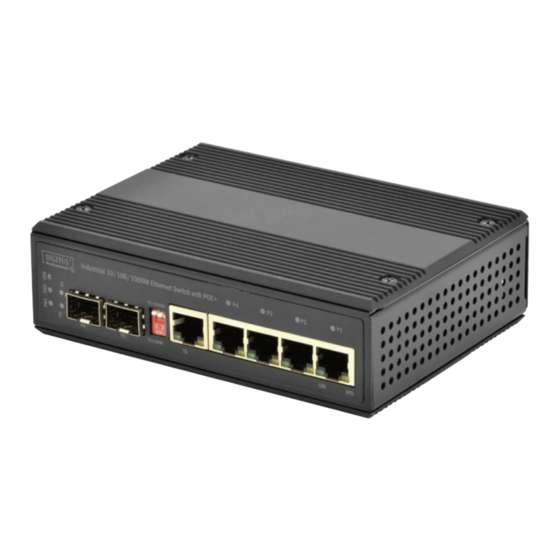

Digitus DN-651103 Bedienungsanleitung
Digitus DN-651103 Bedienungsanleitung

Digitus DN-651103 Bedienungsanleitung

Industrieller 10/100/1000 mbit/s ethernet switch mit poe+

Werbung

Industrieller 10/100/1000 Mbit/s
Ethernet Switch mit PoE+
Bedienungsanleitung
DN-651103

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Digitus DN-651103

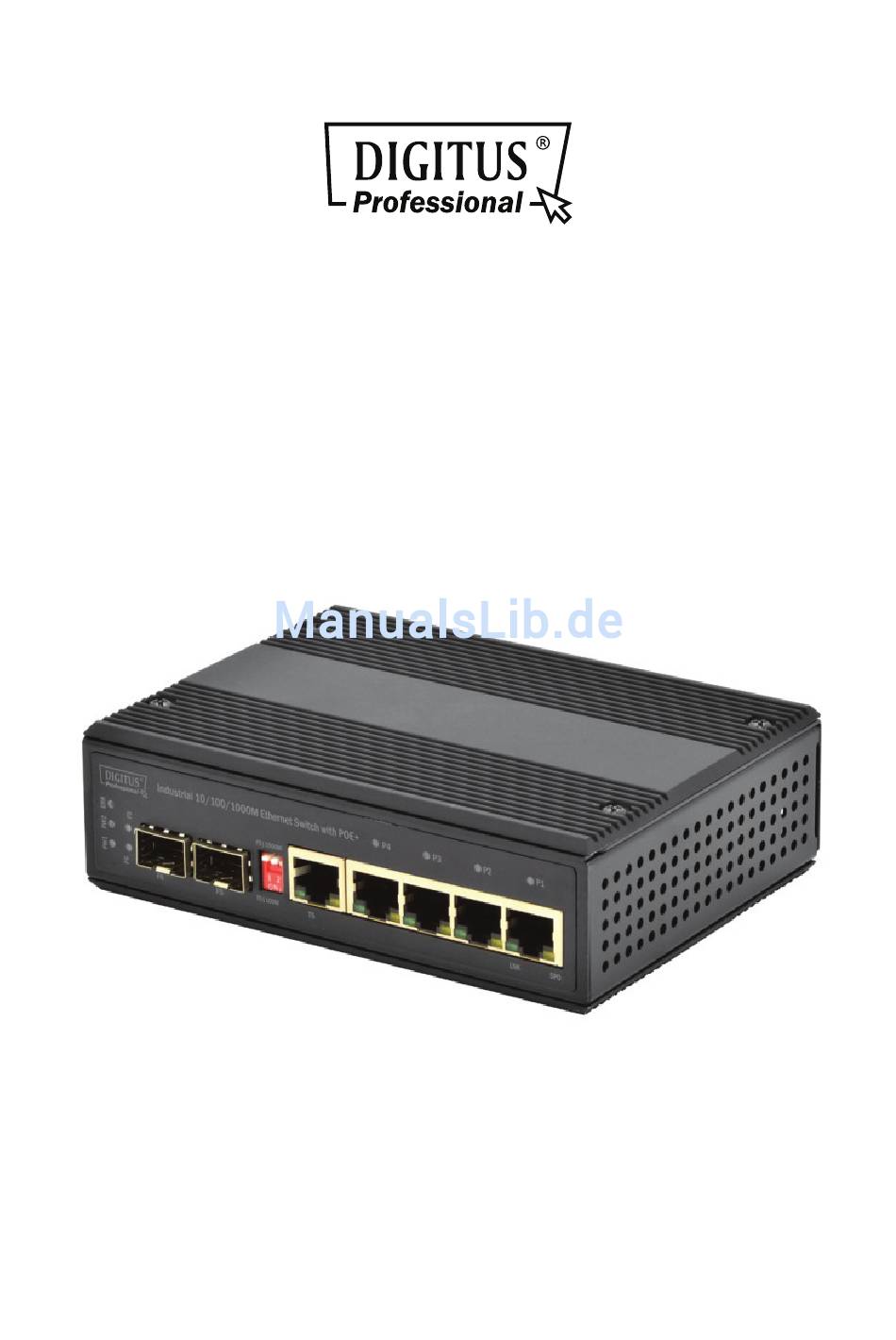

  • Seite 1 Industrieller 10/100/1000 Mbit/s Ethernet Switch mit PoE+ Bedienungsanleitung DN-651103...
  • Seite 2 EINFÜHRUNG Dieser robuste industrielle Gigabit 4-Port POE-Switch entspricht IEEE802.3af und IEEE802.3at und er hat viele strenge Umweltprüfungen absolviert. Er liefert an jedem POE-Port eine Leistung von 30 Watt und kann somit eine Gesamtleistung von 120 Watt an PD-Geräte liefern. Die 2 SFP-Uplink-Ports können Ihre Umgebung auf einen viel größeren Bereich erweitern.
  • Seite 3: Gehäuseabmessungen

    GEHÄUSEABMESSUNGEN Vorderansicht Seitenansicht Rückansicht Draufsicht Ansicht Unterseite...
  • Seite 4 per-Boos ster indus strieller G Gigabit 4- Port POE E Switch, 12/24/48 Spannun ngseinga ser Super- -Spannung gsbooster - - der indus strielle Hoc chleistungs s-4-Port PO itch ist mit unserer ho ocheffizien nten Kaltde esign-Tech nologie au usgestattet , die eine e niedrige Eingangss...
  • Seite 5: Anschluss Der Stromversorgung

    STROMVERSORGUNG Das Gerät verfügt über eine 6-polige Klemmenleiste, an die entweder eine Stromversorgung mit 12 V DC, 24 V DC oder 48 V DC angeschlossen werden kann. Die Spannungsbereich reicht nur bis 48 V DC oder ein erweiterter Bereich von 12 V DC bis 55 V DC. WARNUNG: Jede Überschreitung der Eingangsspannung kann zu einer Funktionsstörung dieses Geräts führen und kann es beschädigen.
  • Seite 6: Funktion Der Dip-Schalter

    FUNKTION DER DIP-SCHALTER Dieses Gerät ist auf der Vorderseite mit DIP-Schaltern ausgestattet. Die Einstellung der DIP-Schalter ändert die standardmäßige Funktion dieses Geräts. Dieses Gerät wurde vom auf Hersteller standardmäßig wie folgt eingestellt: Port 5 SFP und die Geschwindigkeit ist für Port 5 und Port 6 SFP auf 1000 MBit/s eingestellt.
  • Seite 7: Led-Anzeigen

    LED-Anzeigen EIN -- V1+ und V1- sind EIN -- Port 5 SFP LWL angeschlossen. wurde erkannt. AUS -- Port 5 SFP LWL wurde nicht erkannt. EIN -- V2+ und V2- sind Blinkt -- Port 5 SFP LWL ist aktiv. angeschlossen. EIN -- Port 6 SFP LWL EIN - wurde erkannt.
  • Seite 8 UTP/STP über Cat.5e-Kabel EIA/TIA-568 100 Ohm (100 m) Netzwerkkabel LWL-Kabel (Multi-Modus): 50/125 um, 62,5/125 um LWL-Kabel (Einzelmodus): 9/125 um Protokoll CSMA/CD PW1 (Stromversorgung 1): Grün PW2 (Stromversorgung 2): Grün ERR (Fehler): Bernsteinfarben TX/RJ-45-Port: LNK (Link/Aktiv): Grün LEDs SPD (Geschwindigkeit): 10/100 (AUS), 1000 (Grün) SFP LWL pro Port: Link (Grün)
  • Seite 9 12 V DC Eingangsspannung. Anschluss von 2 redundanten Stromversorgungen, Alarmrelaiskontakt, 6-polig Leitungsquerschnitt: 0,34 mm² bis 2,5 mm² Abnehmbare Volldraht (AWG):12 - 24/14 - 22 Klemmenleiste Feindraht (AWG): 12 - 24/14 - 22 Anzugsdrehmoment: 5lb-In/0,5 Nm/0,56 Nm Abisolierte Länge: 7 - 8 mm Betriebstemperatur -40 °C bis 75 °C vollständig getestet.
