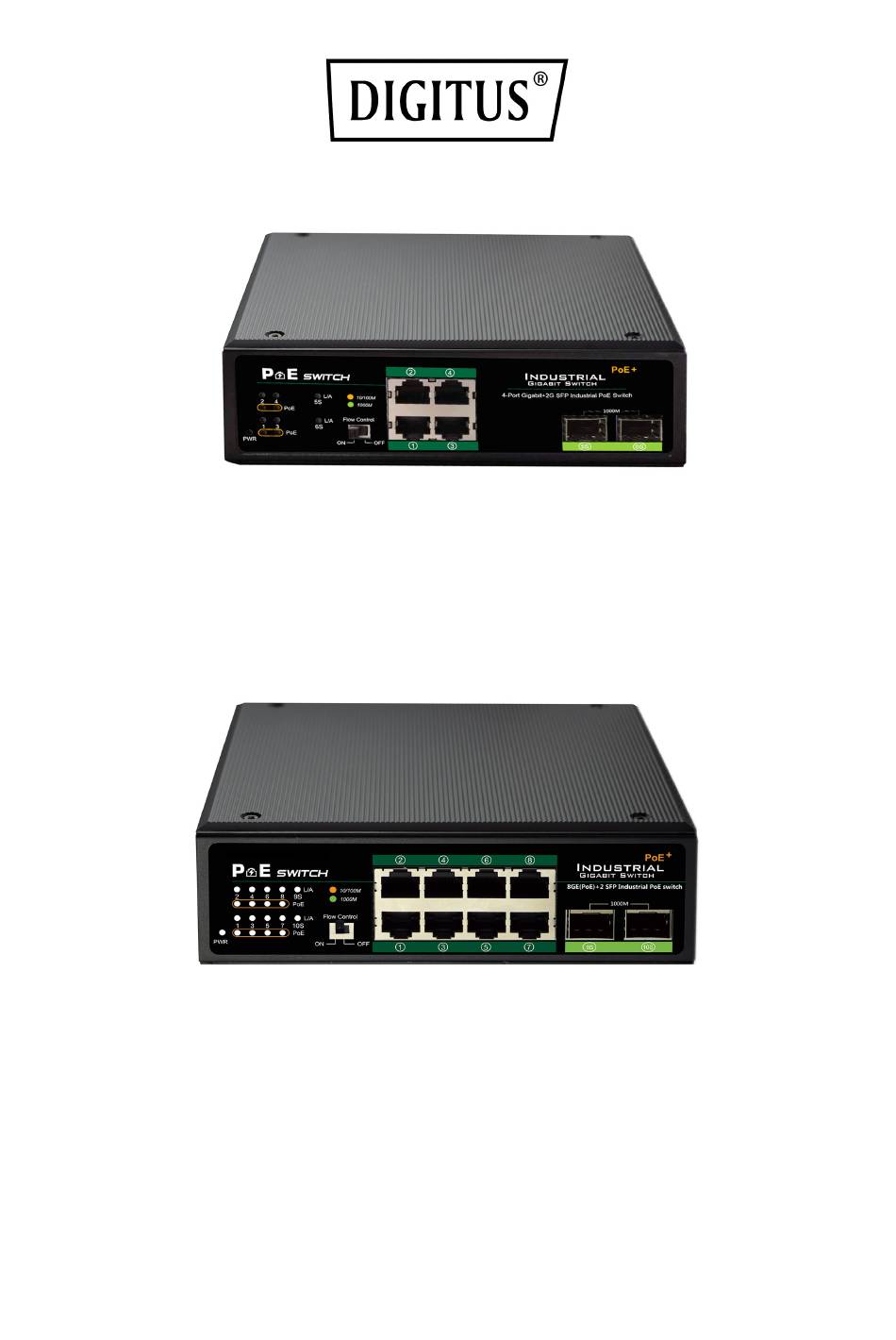

- Seite 1 Industrieller 4‐Port Gigabit PoE+ Switch mit 2 x SFP Uplink ‐ DN‐651109 Industrieller 8‐Port Gigabit PoE+ Switch mit 2 x SFP uplink ‐ DN‐651110 Benutzerhandbuch DN‐651109 / DN‐651110 ...
-
Seite 2: Lieferumfang
Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich bitte an Ihren Händler. Einleitung Der DIGITUS® Industrial Gigiabit PoE Switch ist für raue Umgebungen entworfen, in denen sie Feuchtigkeit, Temperaturschwankungen und Vibrationen ausgesetzt sind. Mit einem Temperaturbereich von ‐40°C bis 75°C ist der Industrial Gigabit PoE Switch unter den widrigsten Bedingungen einsetzbar. Durch die PoE Ports mit IEEE802.3af/at Unterstützung können PoE fähige Geräte mit bis zu 30 W je Port ... -
Seite 3: Hardware-Beschreibung
Hardware‐Beschreibung Frontplatte Die Frontplatte besteht aus Ethernet‐Ports. Die LED‐Anzeigen befinden sich ebenfalls auf dem Bedienfeld. DN‐651109 DN‐651110 DIP‐Schalter Der DIP‐Schalter befindet sich auf der Frontplatte. Flow Control ON: verhindert, dass Daten durch Massenübertragung verloren gehen und verlangsamt die Netzwerkgeschwindigkeit. Es ist geeignet für Netzwerkumgebungen, in denen das Netzwerk für die Öffentlichkeit freigegeben ist. FLOW Control OFF: der werksseitige Standardmodus. Es wird eine normale Datenübertragung durchgeführt. Es ist für die Heim‐ und Büro‐Netzwerkumgebung geeignet. ... -
Seite 4: Led-Anzeige
LED Anzeige LED Farbe Funktion Aus: Keine Spannungsversorgung PWR Grün Leuchtet: Switch wird mit Strom versorgt Aus: Es ist kein Gerät am entsprechenden Port angeschlossen Leuchtet: Zeigt an, dass die Verbindung über Grün diesen Port mit 1000Mbps hergestellt wurde Blinkt: Zeigt an, das der Switch aktiv Daten über LNK/ACT den Port sendet oder empfängt Aus: Es ist kein Gerät am entsprechenden Port angeschlossen Leuchtet: Zeigt an, dass die Verbindung über Orange diesen Port mit 10/100Mbps hergestellt wurde Blinkt: Zeigt an, das der Switch aktiv Daten über den Port sendet oder empfängt Aus: Kein PoE Gerät angeschlossen Leuchtet: Zeigt an, das ein PoE Gerät an den Port PoE Orange angeschlossen ist Blinkt: Zeigt an, das der Port eine abnormale PoE‐Funktion hat Obere Abdeckung ... -
Seite 5: Stromversorgung
Stromversorgung Dieses Gerät verfügt über eine 5‐polige Klemmleiste. Es kann mit einer 48‐57 V DC Stromquelle betrieben werden. Stellen Sie immer sicher, dass Ihre Eingangsspannung innerhalb dieses unterstützten Spannungsbereichs liegt. Zum Anschließen der Stromversorgung: Dieses Gerät unterstützt zwei Stromeingänge. Beachten Sie die gedruckte Polarität für +V1‐, +V2‐ und Masse. Schließen Sie die Pluskabel an V+ an, schließen Sie die Minuskabel an V‐ an und schließen Sie einen Nullleiter an die Erdungsmarkierung an. +V1‐ ist für die Leistungsaufnahme ein Anschluss (PWR1). +V2‐ ist für Leistungseingang zwei Anschlüsse (PWR2). Abbildung: WARNUNG: Schließen Sie die Stromquelle immer AUS, um das Stromkabel anzuschließen. WARNUNG: Eine Überschreitung der Eingangsspannung führt nicht zur Funktionsfähigkeit dieses Gerätes und kann zu folgenden Problemen führen beschädigen Sie dieses Gerät. ... -
Seite 6: Installation Des Switches
Erdungsanschluss Der Switch ist bereits mit einem Blitzschutzmechanismus ausgestattet. Sie können den Schalter auch über das PE‐Kabel (Protecting Earth) des Netzkabels oder über ein Erdungskabel erden. Installation des Switches In diesem Teil wird beschrieben, wie Sie Ihren Ethernet‐Switch installieren und Verbindungen zu ihm herstellen. Bitte befolgen Sie die folgenden Anweisungen, um eine fehlerhafte Installation zu vermeiden, die zu Geräteschäden und Sicherheitsrisiken führt. ... - Seite 7 DIN‐Hutschienenmontage Die DIN‐Hutschiene ist bereits auf den Switch aufgeschraubt. Bitte beachten Sie die folgenden Abbildungen zur Installation des Geräts: Schritt 1: Setzen Sie den Switch vorsichtig in die Hutschiene ein. Switch in die Hutschiene einsetzen Schritt 2: Überprüfen Sie, ob das Gerät fest auf der Hutschiene sitzt. ...
-
Seite 8: Switch Von Der Din-Hutschiene Entfernen
Switch von der DIN‐Hutschiene entfernen Schritt 1: Bitte beachten Sie die folgenden Schritte, um das Gerät aus der Hutschiene zu entfernen. Switch von der Hutschiene entfernen Schritt 2: Drücken Sie auf die Taste, um das Gerät von der Hutschiene zu entfernen. ... -
Seite 9: Technische Daten
Technische Daten Industrieller 4‐Port Gigabit Industrieller 8‐Port Gigabit PoE+ Modell PoE+ Switch mit 2 x SFP Switch mit 2 x SFP Uplink Uplink IEEE802.3, IEEE802.3u, IEEE802.3az, IEEE802.3x, Standard IEEE802.3af, IEEE802.3at, IEEE 802.3ab, IEEE 802.3z 10BASE‐T: UTP Kategorie 3,4,5 Kabel (≤100m) 100BASE‐TX: UTP Kategorie 5 Kabel (≤100m) 1000BASE‐T: UTP Kategorie 5e, 5 Kabel (≤100m) Netzwerk 1000BASE‐TX : Gigabit SFP optisches RJ45 Modul 1000BASE‐SX : Gigabit SFP Multimode (850nm, LC, DDM) 1000BASE‐LX : Gigabit SFP Singlemode (1310nm, LC, DDM) 1000BASE‐ZX: Gigabit SFP Singlemode (1550nm, LC, DDM) MAC Adresstabelle 4K, Auto‐learning, Auto‐aging Übertragungsmodus Store‐and‐Forward Jumbo Frame 9216 Byte Backplane Bandbreite 1.5M bit Switching Kapazität 12Gbps 20Gbps Paketweiterleitungsrate 8.9Mpps 14.88Mpps Eingangsspannung DC:48‐57V Abmessungen (L*B*H) 165*147*54mm Lüfter Lüfterlos ... - Seite 10 Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Germany ...
