4 Port
Fast Ethernet PoE Switch
Bedienungsanleitung
DN-95322

Werbung

loading

Verwandte Anleitungen für Digitus DN-95322

Inhaltszusammenfassung für Digitus DN-95322

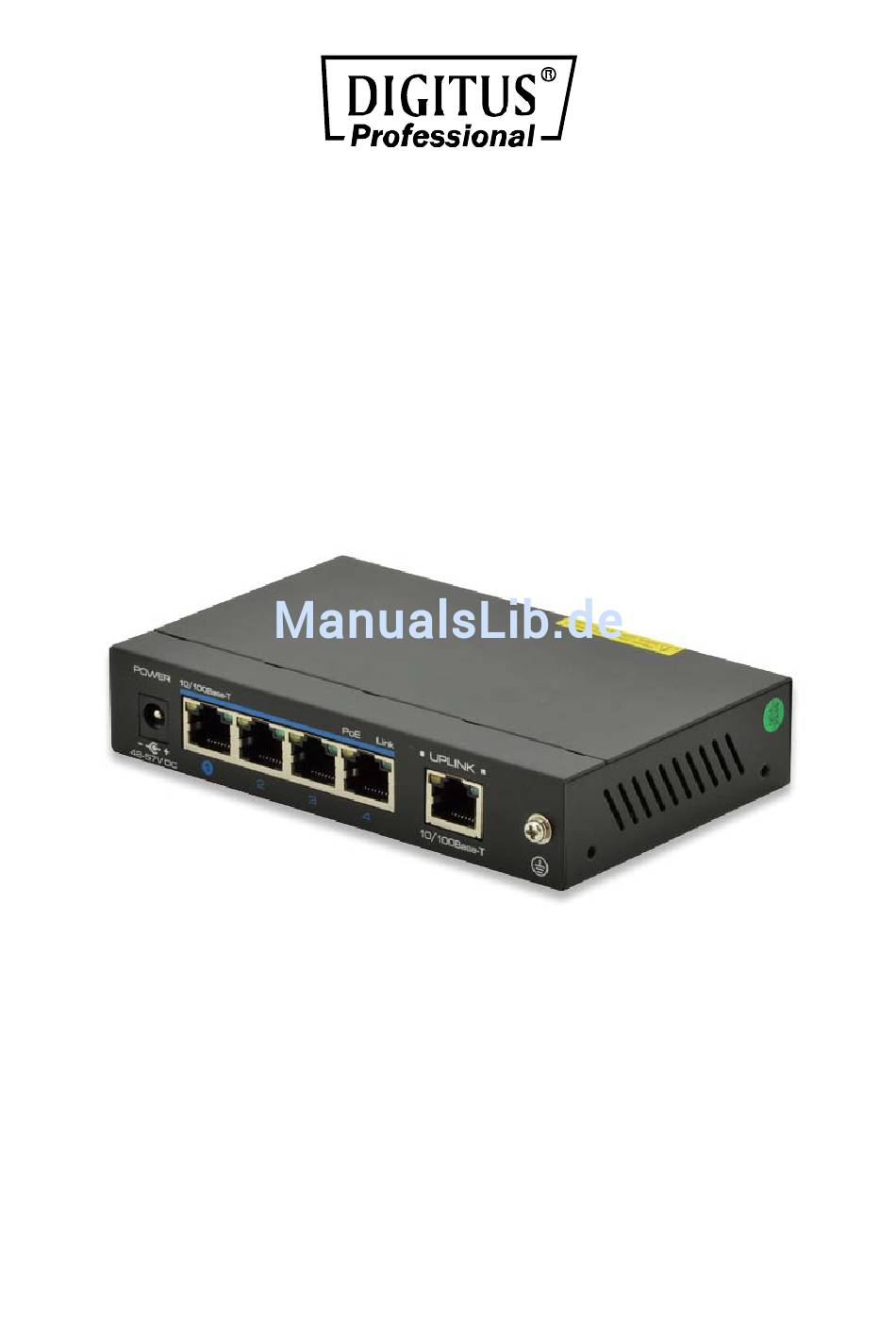

  • Seite 1 4 Port Fast Ethernet PoE Switch Bedienungsanleitung DN-95322...
  • Seite 2 4 Port PoE Ethernet Switch Der 4 Port PoE Ethernet Switch ist ein Ethernet Switch für die Sicherheitsüberwachung, der auf Ethernet High-Definition-Überwachungs- und Projekt-Sicherheitssysteme abzielt. Das Produkt vereint alle Eigenschaften der Sicherheitsüberwachung und bietet eine schnelle Weiterleitung von Paketen sowie eine hohe Backplane-Bandbreite, die für klare Bilder und eine flüssige Übertragung sorgt.
  • Seite 3 Merkmale 1. Hauptports: Ein 100 Mbit/s Uplink Ethernet-Port, vier 100 Mbit/s Downlink Ethernet-Ports, jeder Port unterstützt MDI/MDIX. 2. Sonderfunktion: 1-Tasten-Bedienung für VLAN-Modus. Uplink-Ports 1-4 können nur mit Aufwärtsstrecken-Port kommunizieren. 3. Stromversorgung: DC 48 V bis 57 V 4. Übertragungsentfernung: Ethernet-Port 0 bis 100 Meter ( VLAN mode: 0~250m) 5.

  • Seite 4: Beschreibung

    Front board Vorderseite Power indicated light Betriebsanzeige Back board Rückseite Power input port Eingangsbuchse für Stromversorgung PoE down link Ethernet port PoE Downlink Ethernet-Ports PoE up link Ethernet port PoE Uplink Ethernet-Port Ground Erdungsklemme Side board Seitenansicht Kensington Lock Kensington-Schloss Beschreibung 1) Das Gerät muss gemäß...
  • Seite 5 Technische Daten Punkt Beschreibung Modell 4 Port PoE Ethernet Switch Netzteil Netzadaptereingang Spannungsbereich DC 48 V bis 57 V Stromversorgung Switch < 5 W, Leistungsaufnahme POE-Ausgangsleistung < 60 W Ethernet-Port 1 bis 4: 10/100 MBit/s Geschwindigkeit VLAN mode : 10 Mbit/s Uplink-Port: 10/100 MBit/s Ethernet Downlink-Port: 0 bis 100 m.
  • Seite 6 Störungsbehebung 1. Achten Sie darauf, dass das Gerät gemäß den Angaben des Herstellers in der Installationsanleitung eingerichtet wurde. 2. Vergewissern Sie sich, dass das RJ45-Kabel den Standard EIA/TIA568A oder 568B erfüllt. 3. Jeder PoE-Port liefert eine maximale Leistung von weniger als 30 W für PoE-Geräte.
