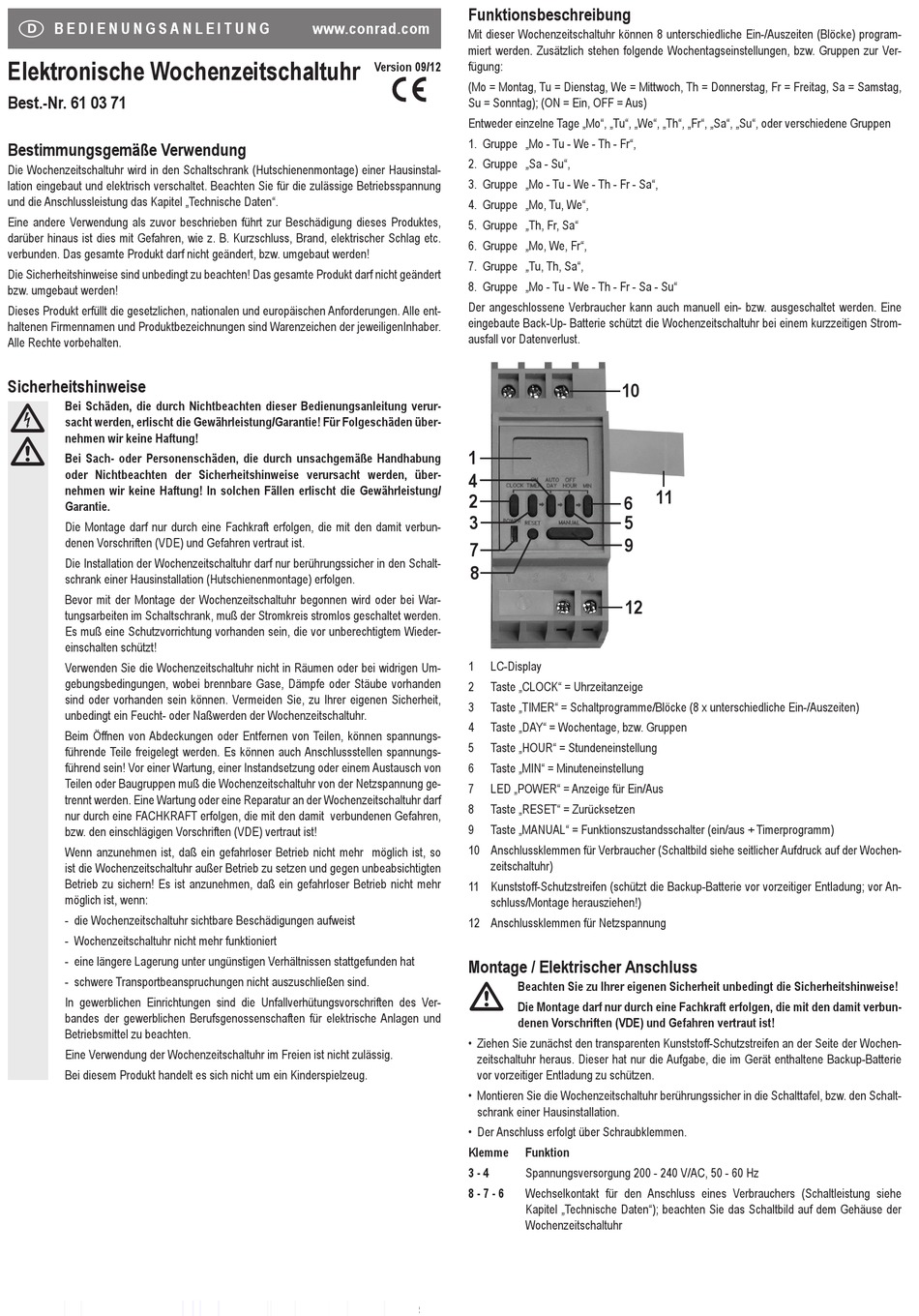

B E D I E N U N G S A N L E I T U N G
Elektronische Wochenzeitschaltuhr
Best.-Nr. 61 03 71
Bestimmungsgemäße Verwendung
Die Wochenzeitschaltuhr wird in den Schaltschrank (Hutschienenmontage) einer Hausinstal-
lation eingebaut und elektrisch verschaltet. Beachten Sie für die zulässige Betriebsspannung
und die Anschlussleistung das Kapitel „Technische Daten".
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag etc.
verbunden. Das gesamte Produkt darf nicht geändert, bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu beachten! Das gesamte Produkt darf nicht geändert
bzw. umgebaut werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligenInhaber.
Alle Rechte vorbehalten.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, über-
nehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/
Garantie.
Die Montage darf nur durch eine Fachkraft erfolgen, die mit den damit verbun-
denen Vorschriften (VDE) und Gefahren vertraut ist.
Die Installation der Wochenzeitschaltuhr darf nur berührungssicher in den Schalt-
schrank einer Hausinstallation (Hutschienenmontage) erfolgen.
Bevor mit der Montage der Wochenzeitschaltuhr begonnen wird oder bei War-
tungsarbeiten im Schaltschrank, muß der Stromkreis stromlos geschaltet werden.
Es muß eine Schutzvorrichtung vorhanden sein, die vor unberechtigtem Wieder-
einschalten schützt!
Verwenden Sie die Wochenzeitschaltuhr nicht in Räumen oder bei widrigen Um-
gebungsbedingungen, wobei brennbare Gase, Dämpfe oder Stäube vorhanden
sind oder vorhanden sein können. Vermeiden Sie, zu Ihrer eigenen Sicherheit,
unbedingt ein Feucht- oder Naßwerden der Wochenzeitschaltuhr.
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, können spannungs-
führende Teile freigelegt werden. Es können auch Anschlussstellen spannungs-
führend sein! Vor einer Wartung, einer Instandsetzung oder einem Austausch von
Teilen oder Baugruppen muß die Wochenzeitschaltuhr von der Netzspannung ge-
trennt werden. Eine Wartung oder eine Reparatur an der Wochenzeitschaltuhr darf
nur durch eine FACHKRAFT erfolgen, die mit den damit verbundenen Gefahren,
bzw. den einschlägigen Vorschriften (VDE) vertraut ist!
Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so
ist die Wochenzeitschaltuhr außer Betrieb zu setzen und gegen unbeabsichtigten
Betrieb zu sichern! Es ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr
möglich ist, wenn:
- die Wochenzeitschaltuhr sichtbare Beschädigungen aufweist
- Wochenzeitschaltuhr nicht mehr funktioniert
- eine längere Lagerung unter ungünstigen Verhältnissen stattgefunden hat
- schwere Transportbeanspruchungen nicht auszu schließen sind.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
Eine Verwendung der Wochenzeitschaltuhr im Freien ist nicht zulässig.
Bei diesem Produkt handelt es sich nicht um ein Kinderspielzeug.
Funktionsbeschreibung
www.conrad.com
Mit dieser Wochenzeitschaltuhr können 8 unterschiedliche Ein-/Auszeiten (Blöcke) program-
miert werden. Zusätzlich stehen folgende Wochentagseinstellungen, bzw. Gruppen zur Ver-
fügung:
Version 09/12
(Mo = Montag, Tu = Dienstag, We = Mittwoch, Th = Donnerstag, Fr = Freitag, Sa = Samstag,
Su = Sonntag); (ON = Ein, OFF = Aus)
Entweder einzelne Tage „Mo", „Tu", „We", „Th", „Fr", „Sa", „Su", oder verschiedene Gruppen
1. Gruppe „Mo - Tu - We - Th - Fr",
2. Gruppe „Sa - Su",
3. Gruppe „Mo - Tu - We - Th - Fr - Sa",
4. Gruppe „Mo, Tu, We",
5. Gruppe „Th, Fr, Sa"
6. Gruppe „Mo, We, Fr",
7. Gruppe „Tu, Th, Sa",
8. Gruppe „Mo - Tu - We - Th - Fr - Sa - Su"
Der angeschlossene Verbraucher kann auch manuell ein- bzw. ausgeschaltet werden. Eine
eingebaute Back-Up- Batterie schützt die Wochenzeitschaltuhr bei einem kurzzeitigen Strom-
ausfall vor Datenverlust.
1
4
2
3
7
8
1
2
3
4
5
6
7
8
9
10 Anschlussklemmen für Verbraucher (Schaltbild siehe seitlicher Aufdruck auf der Wochen-
11 Kunststoff-Schutzstreifen (schützt die Backup-Batterie vor vorzeitiger Entladung; vor An-
12 Anschlussklemmen für Netzspannung
Montage / Elektrischer Anschluss
• Ziehen Sie zunächst den transparenten Kunststoff-Schutzstreifen an der Seite der Wochen-
zeitschaltuhr heraus. Dieser hat nur die Aufgabe, die im Gerät enthaltene Backup-Batterie
vor vorzeitiger Entladung zu schützen.
• Montieren Sie die Wochenzeitschaltuhr berührungssicher in die Schalttafel, bzw. den Schalt-
schrank einer Hausinstallation.
• Der Anschluss erfolgt über Schraubklemmen.
Klemme
3 - 4
8 - 7 - 6
10
11
6
5
9
12
LC-Display
Taste „CLOCK" = Uhrzeitanzeige
Taste „TIMER" = Schaltprogramme/Blöcke (8 x unterschiedliche Ein-/Auszeiten)
Taste „DAY" = Wochentage, bzw. Gruppen
Taste „HOUR" = Stundeneinstellung
Taste „MIN" = Minuteneinstellung
LED „POWER" = Anzeige für Ein/Aus
Taste „RESET" = Zurücksetzen
Taste „MANUAL" = Funktionszustandsschalter (ein/aus + Timerprogramm)
zeitschaltuhr)
schluss/Montage herausziehen!)
Beachten Sie zu Ihrer eigenen Sicherheit unbedingt die Sicherheitshinweise!
Die Montage darf nur durch eine Fachkraft erfolgen, die mit den damit verbun-
denen Vorschriften (VDE) und Gefahren vertraut ist!
Funktion
Spannungsversorgung 200 - 240 V/AC, 50 - 60 Hz
Wechselkontakt für den Anschluss eines Verbrauchers (Schaltleistung siehe
Kapitel „Technische Daten"); beachten Sie das Schaltbild auf dem Gehäuse der
Wochenzeitschaltuhr
