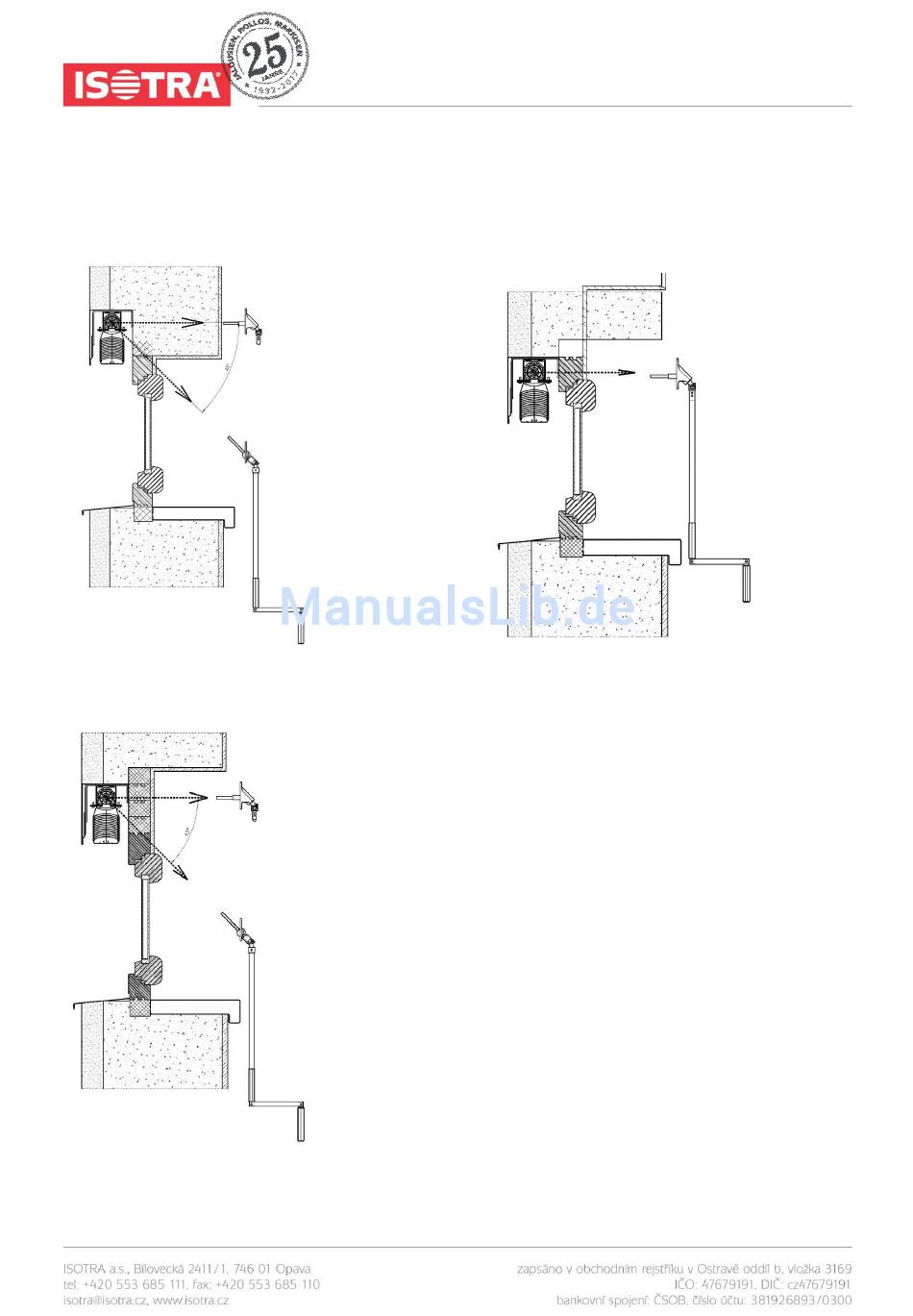

GRUNDLEGENDE TYPEN DER MONTAGE
Montage der Jalousie
in eine bereitgestellte Tasche (Decke/Wand)
Montage der Jalousie in die Fensterleibung an einen Erweiterungsprofil (Decke/Wand)
Gültigkeit der Anleitung: ab 1.12.2017
AUFMASS - UND MONTAGEANLEITUNG
montáž do okenního otvoru (strop) Montage der Jalousie in die Fensterleibung an
den Fensterrahmen (Decke/Wand)
montáž před okenního otvoru (stěna)
Die Jalousien Woodlite 50 können sowohl in die Nische,
als auch vor die Nische angebracht werden, mit der
Montage auf die Decke oder an die Wand.
Die Breite und Höhe der Jalousie wird folgendermaßen
es wird die tatsächliche Breite der Nische an drei
Punkten gemessen, als Bestellmass soll in das
Bestellformular der kleinste gemessene Wert abzüglich 5
in das Bestellformular wird in der Regel die Breite der
Nische eingetragen, die von der Jalousie abgeblendet
Die Jalousien werden mit einer Breite von 600 mm bis 3
000 mm mit einer Genauigkeit auf Millimeter mit
es wird die Gesamthöhe samt der Oberschiene und
Die Jalousien werden mit einer Höhe bis 3 000 mm
(max. Breite 3 000 mm) mit einer Genauigkeit auf
Millimeter mit Toleranz von ± 1 mm hergestellt.
Fensternische (Decke)
der Fensternische (Wand)
a) Befestigung in die Fensternische
mm eingetragen werden.
b) Befestigung an die Nische
Toleranz von ± 1 mm hergestellt.
Jalousiehalter gemessen.
WOODLITE 50
Montage in die
Montage vor
1. Ausmessung
gemessen:
b ... (Breite)
werden soll.
h ... (Höhe)
