ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG
MONTAGEANLEITUNG MONTAGEAMLE
INNENRAUMSTOFFROLLO VERRA, VERRA
METAL, VERRA SEMI

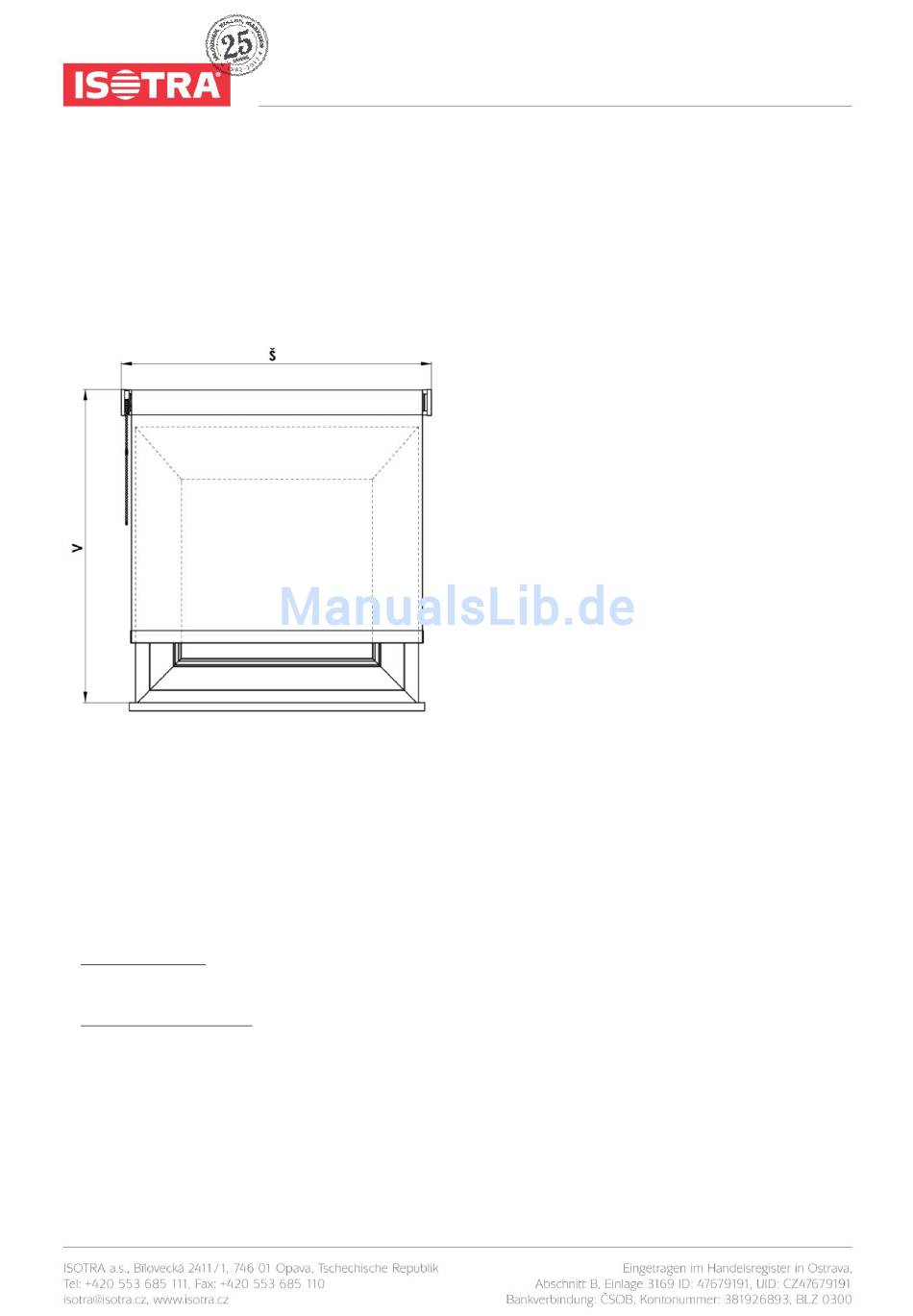

1. AUSMESSUNG
Das Rollo kann in die Öffnung oder vor die Öffnung (an die Decke oder an die Wand) angebracht werden. Breite und Höhe
des Rollos wird folgenderweise gemessen:
B .... (Breite)
Ö
ffnung - Es wird tatsächliche Breite der Öffnung gemessen, ins Bestellformular wird der um 5mm
a) Befestigung in die
Ö
geringere Wert aufgeführt, als die tatsächliche Breite der
ffnung beträgt.
b) Befestigung auf Öffnung - Ins Bestellformular wird in der Regel die um 200mm geringere Breite aufgeführt, als die
tatsächliche Breite beider Öffnungen beträgt.
H.... (Höhe)
Es wird die Gesamthöhe insgesamt des Oberprofils gemessen.
Ausgabedatum: 1. 6. 2017
1
Werbung
Verwandte Anleitungen für Isotra VERRA
Inhaltszusammenfassung für Isotra VERRA
- Seite 1 ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE INNENRAUMSTOFFROLLO VERRA, VERRA METAL, VERRA SEMI 1. AUSMESSUNG Das Rollo kann in die Öffnung oder vor die Öffnung (an die Decke oder an die Wand) angebracht werden. Breite und Höhe des Rollos wird folgenderweise gemessen: B ..
-
Seite 2: Zusätzliche Informationen
ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE Standard Maße Verra, Verra Metal, Verra Semi Stoffe Max. Höhe Max. Fläche Min. Breite Max. Breite mit Flächengewicht (mm) (mm) (mm) bis 170 g/m Rohr 28 2000 3000 Rohr 42 3000 3920 11,8... -
Seite 3: Montage
Betätigungslänge: Wenn im Bestellformular nicht anders angegeben ist, dann wird es gewöhnlich 2/3 aus der Rollohöhe gewählt. Für die Ausführung TAG/NACHT ist die Betätigungslänge gleich der angeforderten Rollohöhe. Informativ: Abrechnung für die Berechnung der tatsächlichen Stoffbreite gegenüber der Rollogesamtbreite: Verra mit dem Verra Metal Verra Semi Verra Semi Stoff Tag/Nacht... - Seite 4 Wir kontrollieren die Funktionsfähigkeit des Rollos und die Tätigkeit der Bremse. EIGENE MONTAGE MIT MONTAGEPROFIL: Bei dem Rollo Verra und Verra Metal in Ausführung mit dem Montageprofil wird es das Rollo schon im zusammengesetzten Zustand schon aus der Produktion eingestellt. Bei eigener Montage ist es nötig, diese nu an die Wand oder an die Decke zu platzieren, im gehörigen Abstand, Monatgeclips, in den das eigene Rollo eingeklickt wird.
- Seite 5 ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE MONTAGE: Ausgabedatum: 1. 6. 2017...
- Seite 6 ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE Ausgabedatum: 1. 6. 2017...
- Seite 7 ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE Ausgabedatum: 1. 6. 2017...
- Seite 8 ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE MONTAGE MIT MONTAGEPROFIL: Ausgabedatum: 1. 6. 2017...
- Seite 9 ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE DEMONTAGE: Ausgabedatum: 1. 6. 2017...
- Seite 10 ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE Vorsicht!!! Nach der Norm EN 13120:2014 muss die Jalousie im Einklang mit den unten aufgeführten Anweisungen installiert werden Im Falle, dass der zerfallende Kettenverbinder verwendet wird, dann muss die Kettenlänge folgenderweise begrenzt werden: 1) Wenn die Montagehöhe (H0) nicht spezifiziert ist, dann wird die Kettenlänge (H2) geringer oder gleich 2/3 der Jalousienhöhe (siehe Abbildung): H2 ≤...
- Seite 11 ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE Im Falle, dass der Aufwickler verwendet wird, dann muss die Jalousie die unten aufgeführten Anforderungen erfüllen. In der völlig ausgedehnter Lage muss die Schnurlänge (Länge der Schnüre) begrenzt werden (der Aufwickler muss folgenderweise platziert werden): Wenn die Montagehöhe (H0) nicht spezifiziert ist, und i) wenn die je Höhe der Abschirmung (H) geringer oder gleich 2,5 m beträgt, dann muss die Länge der Zugschnur (Länge der Schnüre) (H2) geringer oder gleich 1 m (siehe Abbildung): H2 ≤...
- Seite 12 ANLEITUNG ZUR AUSMESSUNG UND MONTAGEANLEITUNG MONTAGEANLEITUNG MONTAGEAMLE Ausgabedatum: 1. 6. 2017...
