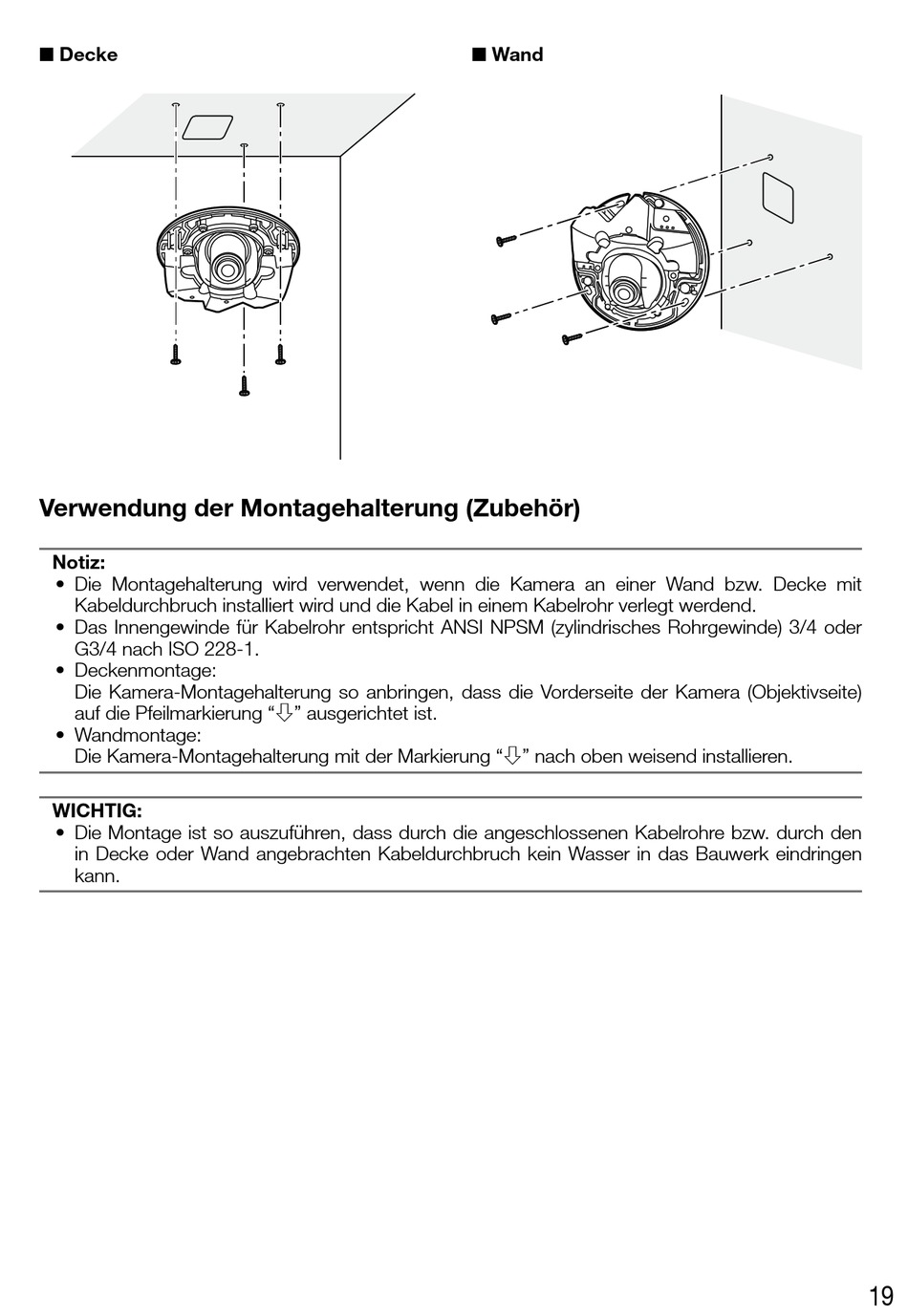

Verwendung Der Montagehalterung (Zubehör) - Panasonic WV-SW155 Installationshandbuch

■ Decke
Verwendung der Montagehalterung (Zubehör)
Notiz:
• Die Montagehalterung wird verwendet, wenn die Kamera an einer Wand bzw. Decke mit
Kabeldurchbruch installiert wird und die Kabel in einem Kabelrohr verlegt werdend.
• Das Innengewinde für Kabelrohr entspricht ANSI NPSM (zylindrisches Rohrgewinde) 3/4 oder
G3/4 nach ISO 228-1.
• Deckenmontage:
Die Kamera-Montagehalterung so anbringen, dass die Vorderseite der Kamera (Objektivseite)
auf die Pfeilmarkierung "h" ausgerichtet ist.
• Wandmontage:
Die Kamera-Montagehalterung mit der Markierung "h" nach oben weisend installieren.
WICHTIG:
• Die Montage ist so auszuführen, dass durch die angeschlossenen Kabelrohre bzw. durch den
in Decke oder Wand angebrachten Kabeldurchbruch kein Wasser in das Bauwerk eindringen
kann.
■ Wand
19
