37

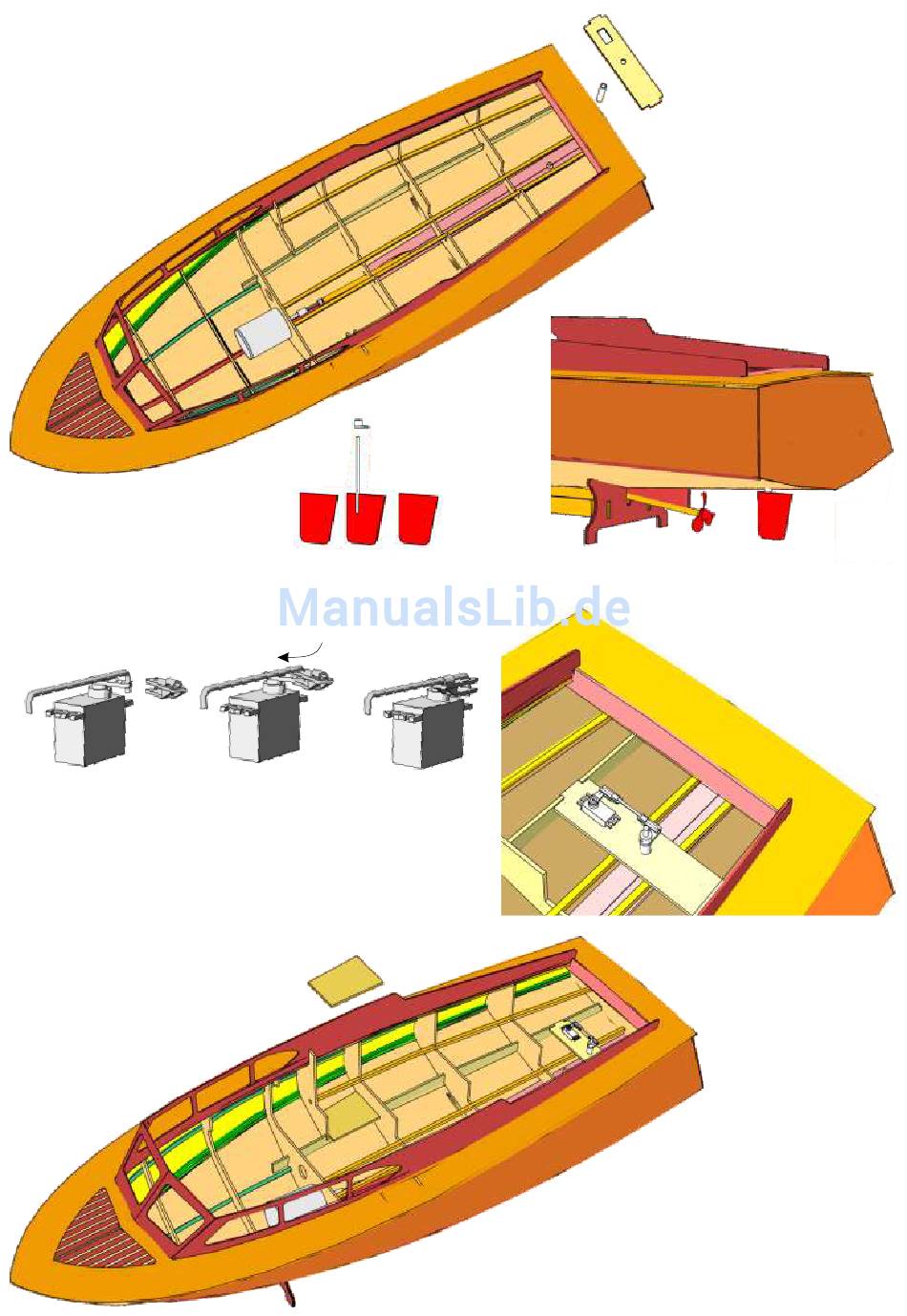

Den Ausschnitt für das Servo in
Teil 73 anpassen.
Das Rohr 69 für die Ruderachse
70 mit 2-Komponetenklebstoff
und die Ruderhalterung 73 in
den Rumpf einkleben
38
Das Ruder aus
den Teilen 70 - 72
zusammenkleben
89
90
40
Den Abstand zwischen den Bohrungen der Ruderhörner messen
und einen Draht mit
Ø
rechtwinklig abbiegen. Die abgewinkelten Enden sind 8 mm lang.
Den Draht durch die Ruderhörner stecken, den Clip 89 auf das
Ruderhorn und in den Draht schieben und schwenken, damit die
Lasche auf dem Draht 90 einrastet. Auf dem Ruderhorn 88 wird
der Clip genauso befestigt.
70
72
71
1,5 mm in dieser Länge auf beiden Seiten
85
85
6
13
88
72
5
69
73
Das Ruder von unten durch das
39
Rohr 69 in den Rumpf stecken
und oben mit dem Ruderhorn 88
festschrauben.
89
90
89
88
69
73
41
Die Auflagen 85 für RC-Empfänger
und Drehzahlsteller zwischen die
Spanten 5 + 6 und auf den
Längsträger 13 aufkleben
