14.4 Elektrischer Anschluss an die
Wärmepumpe

Allgemeines

Die Wärmepumpen CTC EcoAir 406-410, CTC EcoAir 510M oder CTC EcoPart
406-412 erhalten ihren Strom vom EcoZenith i250 über einen separaten
Stecker.
Ladepumpe
Die werkseitig installierte Ladepumpe für die Wärmepumpen wird im Werk im
CTC EcoZenith i250 L verdrahtet.
Die Ladepumpe wird mit dem CTC EcoZenith i250 H im integrierten Stecker
(Molex und PWM) unter dem elektrischen Schaltschrank verbunden.
Arbeiten an der Wärmepumpe
Vor allen Arbeiten an der Wärmepumpe muss der Sicherheitsschalter an der
Vorderseite des CTC EcoZenith i250 aktiviert werden.
14.4.1 Kommunikation
Die Wärmepumpen CTC EcoAir 406-410, 500M oder CTC EcoPart 406-412
werden mit dem EcoZenith i250 gesteuert. Andere Wärmepumpen können
nicht mit dem EcoZenith gesteuert werden. Für die Kommunikation zwischen
den Produkten wird ein Kabel vom Typ LiYCY (TP) verwendet, ein 4-adriges
geschirmtes Kabel mit paarweiser Verdrillung der datenführenden Adern.
Der Anschluss erfolgt am Kommunikationsport an der Platine und in der
Wärmepumpe gemäß den Vorgaben in der Betriebsanleitung.
G51 = braunes Kabel, G52 = weißes Kabel, G53 = grünes Kabel.

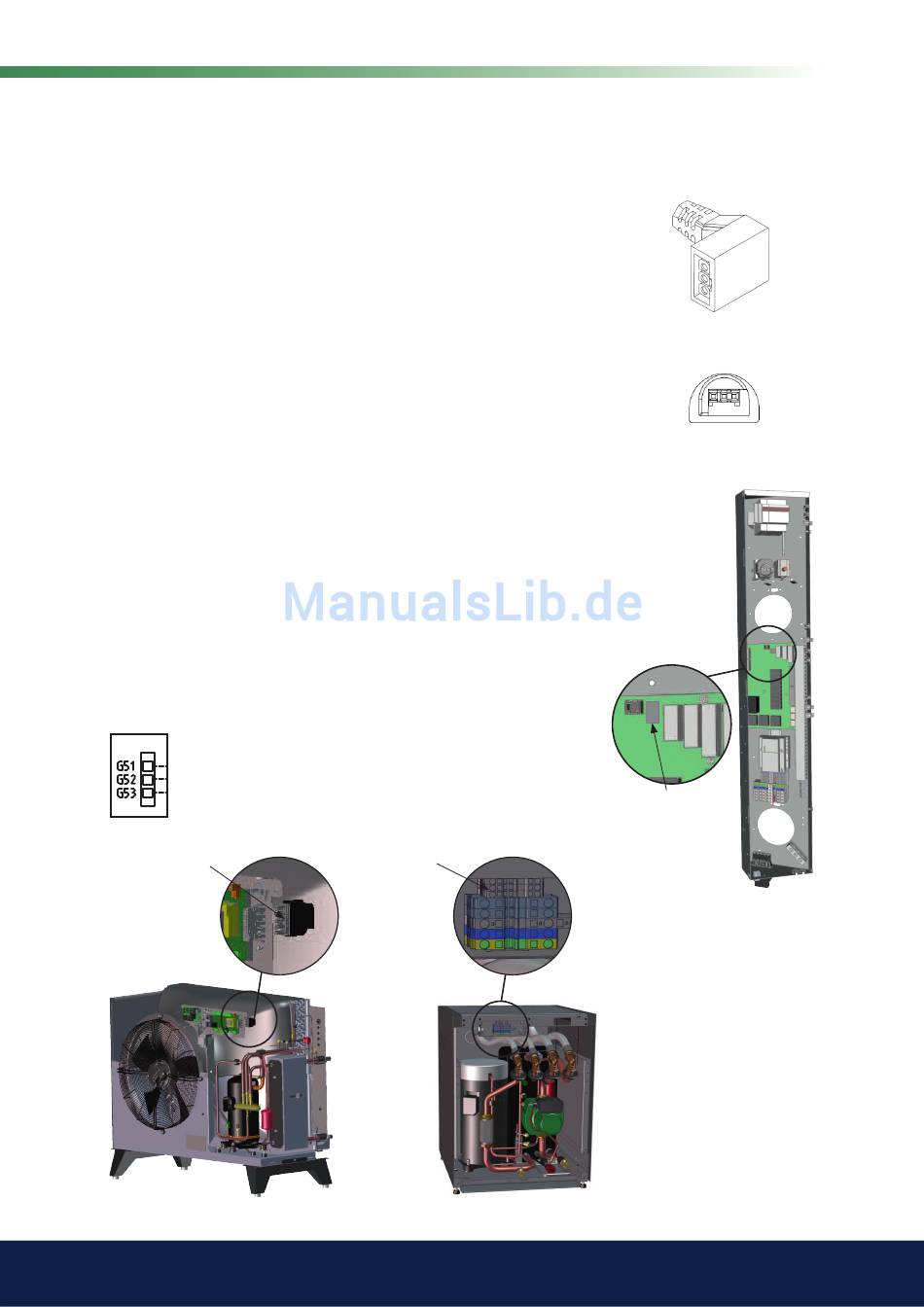

Die Detailzeichnung des Schaltplans
zeigt den Kommunikationsanschluss.
CTC EcoAir
Grauer Kommunikationsstecker.
CTC EcoPart
Reihenklemme
Kommunikation.
Installation
Ladepumpe Molexschalter
Ladepumpe PWM-Schalter
Anschluss
Kommunikation
G51, G52, G53
Anschlusskasten des EcoZenith
CTC EcoZenith i250
