Montage der Agility

Die Agility hat keine Komponenten die durch den Anwender getauscht werden können.
WICHTIG!
Der Austausch von Komponenten (z.B. Netzkabel, Sicherung, Batterie) muss durch einen
zertifizierten Errichter erfolgen.

Auswahl des Montageorts

Die optimale Positionierung der Agility erfordert eine sorgfältige Auswahl des Montageorts. Dabei
müssen sowohl auf die bestmögliche Funkabdeckung, als auch auf den Zugang durch den Benutzer
geachtet werden.
Der Montageort der Agility sollte wie folgt gewählt werden:
Die Zentrale sollte möglichst im Mittelpunkt zu allen Funkkomponenten platziert werden
In der Nähe des Montageorts befindet sich eine Steckdose,
In der Nähe des Montageorts befindet sich ein Telefonanschluss
Weit entfernt von Störquellen, wie
o
Wärmequellen
o
Elektrische Störer (Computer, Fernseher, etc.)
o
Grosse metallische Gegenstände, welche die Antenne abschatten können.
Im intern Scharf Modus muss ein Alarm gehört werden können.

Wandmontage der Agility™

Die Agility™ besteht aus 2 Unterbaugruppen.
Grundplatte
Hauptbaugruppe, die aus Frontabdeckung und Unterbaugruppe besteht.
Die Grundplatte wird an der Wand mit dem mitgelieferten Montagezubehör an der Wand montiert.

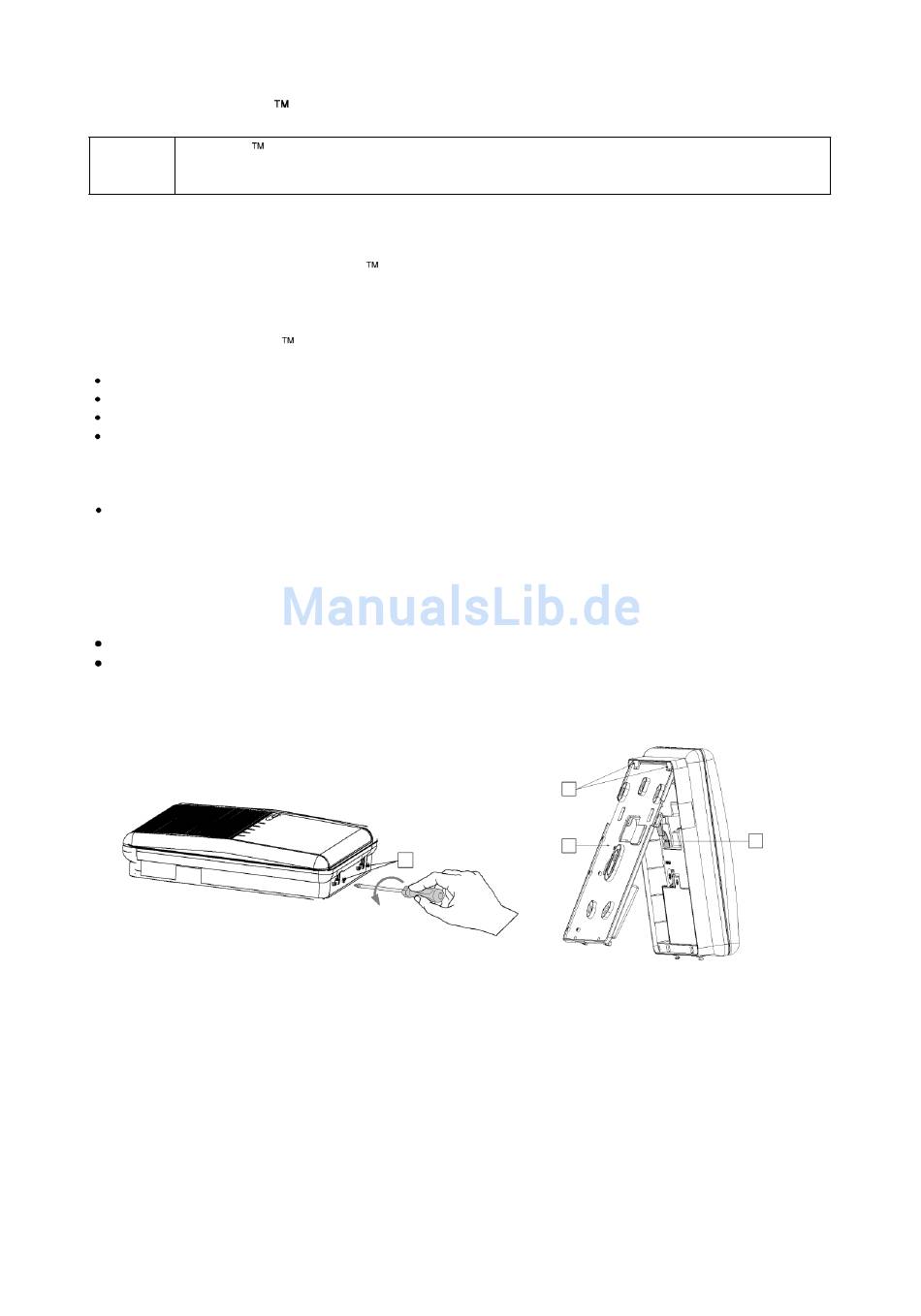

Befestigung der Agility™ an der Wand
1. Trennen Sie die Grundplatte wie folgt:
a. Öffnen Sie die Halteschrauben der Grundplatte gegen den Uhrzeigersinn.
b. Klappen Sie die Grundplatte vorsichtig maximal 45 ° auf und ziehen Sie diese nach unten ab.
c. Trennen Sie das Flachbandkabel vom Netzteil. Das Kabel bleibt an der Hauptbaugruppe
angeschlossen.
2. Nutzen Sie die Grundplatte um die Befestigungslöcher an der W and zu markieren.
3. Bohren Sie die nötigen Befestigungslöcher und befestigen Sie die Grundplatte mit den
mitgelieferten Schrauben. Benutzen Sie Dübel falls nötig.
4. Verlegen Sie die benötigten Kabel (Strom, Telefon, etc.)
5. Wenn nötig öffnen Sie die vorgesehenen Durchbrüche.
6. Befestigen Sie die Kabel.
7. Wählen Sie die gewünschte Art der Sabotageüberwachung für die Zentrale der Agility™ aus.
a. "BOX & W ALL" Gehäuse-Sabotageschutz und Wandabrisskontakt
b. "BOX ONLY" nur Gehäuse-Sabotageschutz
© Medea VertriebsgmbH 02/2013
1
2
1
Seite 8 Dr. E. Schrödinger Str. 14, A-9500 Villach
3
