Kapitel 2- Installation der Agility

Im folgenden Kapitel wird die Installation des Agility Systems beschrieben.
Hauptkomponenten der Agility (Seite 7)
Montage der Agility (Seite 8)
Auswahl des Montageorts (Seite 8)
Wandmontage der Agility (Seite 8)
Anschluss der Backup Batterie (Seite 10)
Anschluss der Telefonleitung an die Agility
Anschluss der Stromversorgung an die Agility (Seite 10)
Anschluss Schutzerde (Seite 10)
Anschluss der Stromversorgung – Version A (Seite 11)
Anschluss der Stromversorgung – Version B (Seite 11)
Einstellungen DIP – Schalter (Seite 12)
Einbau SIM – Karte (Seite 13)
Externe akustische Einheit – Audiobaugruppe für Sprachausgabe (Seite 13)

Hauptkomponenten

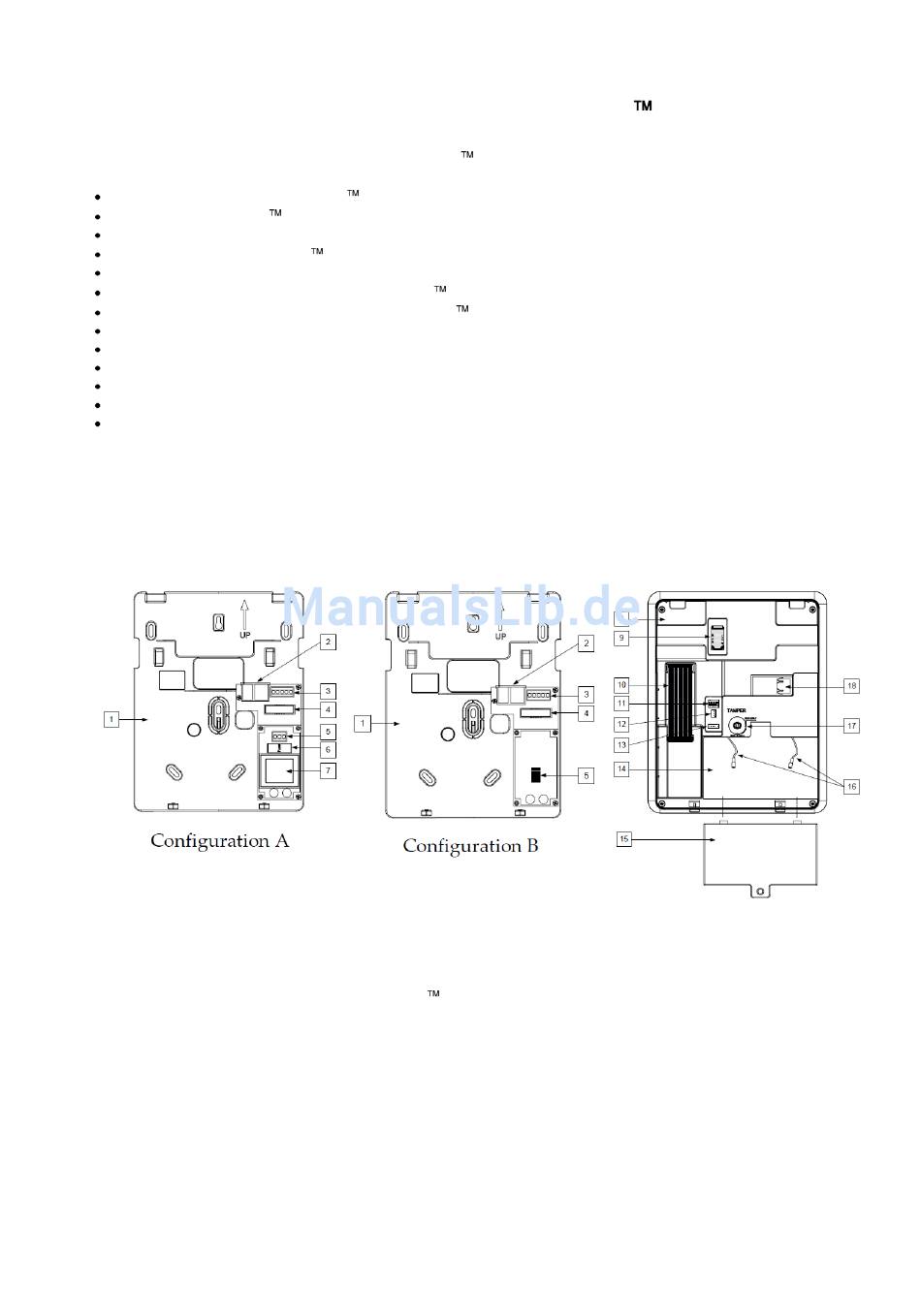

Die folgenden Zeichnungen stellen die internen Komponenten dar. (Die Grundplatteplatte mit Netzteil /
Anschlussbuchse für Steckernetzteil ist getrennt dargestellt.)
1 Grundplatte
2 Telefonanschluss
3 Anschluss Akustikbaugruppe
4 Anschluss Flachbandkabel
Anschluss Netzversorgung/
5
Steckernetzteil (Conf. B)
6 Sicherung
© Medea VertriebsgmbH 02/2013
(Seite 10)
Bild 1: Agility Hauptkomponenten
7 Netztrafo
8 Rückplatte
9 Halter SIM – Karte
10 Flachbandkabel
11 DIP - Schalter
12 PTM Anschluss
Seite 7
13 RS232 Anschluss
14 Batteriefach
15 Deckel Batteriefach
16 Anschlussleitung Batterie
17 Sabotageschalter
18 Anschluss IP Karte
