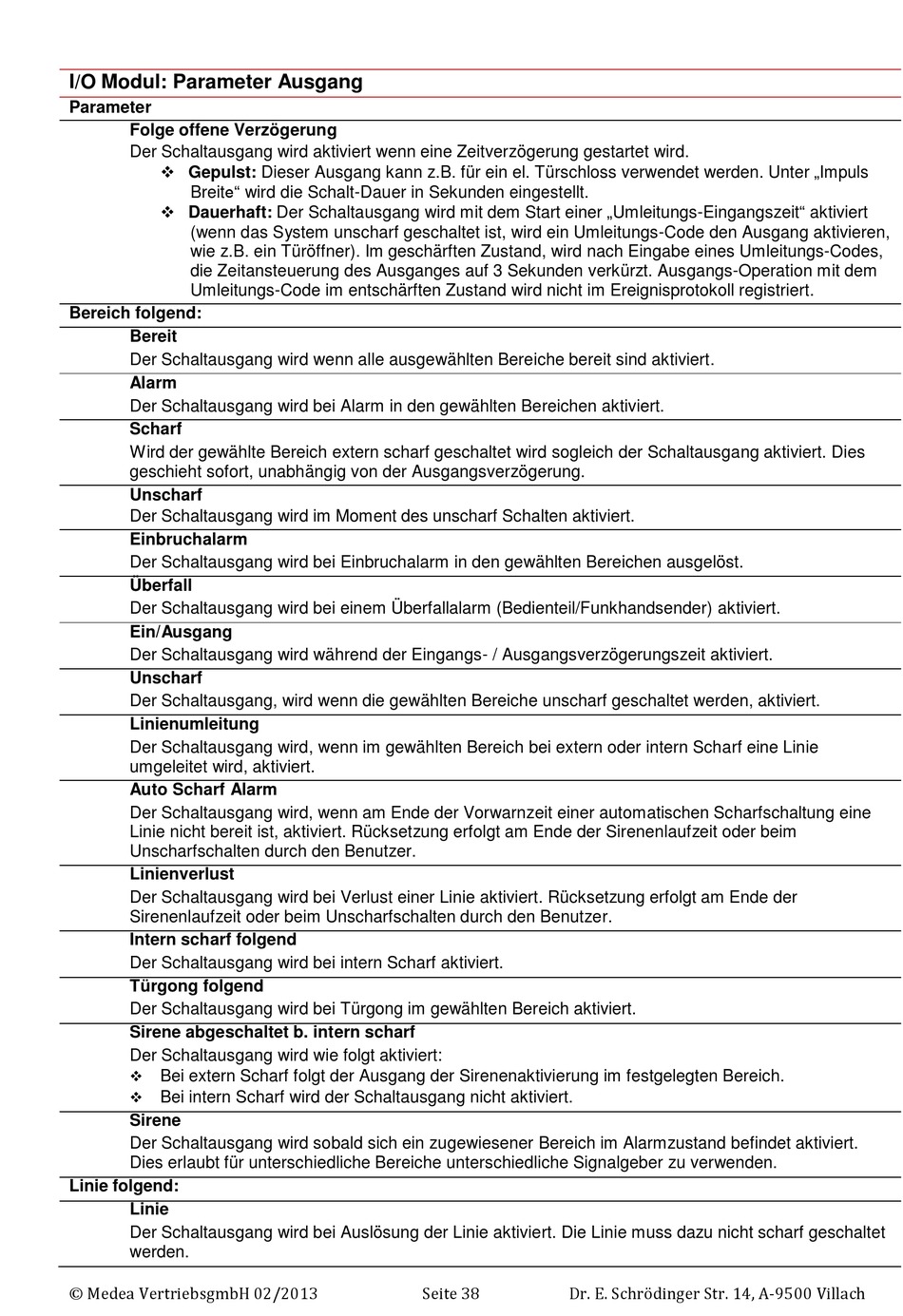

Medea Agility 3 Errichterhandbuch Seite 38

I/O Modul: Parameter Ausgang
Parameter
Folge offene Verzögerung
Der Schaltausgang wird aktiviert wenn eine Zeitverzögerung gestartet wird.
 Gepulst: Dieser Ausgang kann z.B. für ein el. Türschloss verwendet werden. Unter „Impuls
Breite" wird die Schalt-Dauer in Sekunden eingestellt.
 Dauerhaft: Der Schaltausgang wird mit dem Start einer „Umleitungs-Eingangszeit" aktiviert
(wenn das System unscharf geschaltet ist, wird ein Umleitungs-Code den Ausgang aktivieren,
wie z.B. ein Türöffner). Im geschärften Zustand, wird nach Eingabe eines Umleitungs-Codes,
die Zeitansteuerung des Ausganges auf 3 Sekunden verkürzt. Ausgangs-Operation mit dem
Umleitungs-Code im entschärften Zustand wird nicht im Ereignisprotokoll registriert.
Bereich folgend:
Bereit
Der Schaltausgang wird wenn alle ausgewählten Bereiche bereit sind aktiviert.
Alarm
Der Schaltausgang wird bei Alarm in den gewählten Bereichen aktiviert.
Scharf
Wird der gewählte Bereich extern scharf geschaltet wird sogleich der Schaltausgang aktiviert. Dies
geschieht sofort, unabhängig von der Ausgangsverzögerung.
Unscharf
Der Schaltausgang wird im Moment des unscharf Schalten aktiviert.
Einbruchalarm
Der Schaltausgang wird bei Einbruchalarm in den gewählten Bereichen ausgelöst.
Überfall
Der Schaltausgang wird bei einem Überfallalarm (Bedienteil/Funkhandsender) aktiviert.
Ein/Ausgang
Der Schaltausgang wird während der Eingangs- / Ausgangsverzögerungszeit aktiviert.
Unscharf
Der Schaltausgang, wird wenn die gewählten Bereiche unscharf geschaltet werden, aktiviert.
Linienumleitung
Der Schaltausgang wird, wenn im gewählten Bereich bei extern oder intern Scharf eine Linie
umgeleitet wird, aktiviert.
Auto Scharf Alarm
Der Schaltausgang wird, wenn am Ende der Vorwarnzeit einer automatischen Scharfschaltung eine
Linie nicht bereit ist, aktiviert. Rücksetzung erfolgt am Ende der Sirenenlaufzeit oder beim
Unscharfschalten durch den Benutzer.
Linienverlust
Der Schaltausgang wird bei Verlust einer Linie aktiviert. Rücksetzung erfolgt am Ende der
Sirenenlaufzeit oder beim Unscharfschalten durch den Benutzer.
Intern scharf folgend
Der Schaltausgang wird bei intern Scharf aktiviert.
Türgong folgend
Der Schaltausgang wird bei Türgong im gewählten Bereich aktiviert.
Sirene abgeschaltet b. intern scharf
Der Schaltausgang wird wie folgt aktiviert:

Bei extern Scharf folgt der Ausgang der Sirenenaktivierung im festgelegten Bereich.

Bei intern Scharf wird der Schaltausgang nicht aktiviert.
Sirene
Der Schaltausgang wird sobald sich ein zugewiesener Bereich im Alarmzustand befindet aktiviert.
Dies erlaubt für unterschiedliche Bereiche unterschiedliche Signalgeber zu verwenden.
Linie folgend:
Linie
Der Schaltausgang wird bei Auslösung der Linie aktiviert. Die Linie muss dazu nicht scharf geschaltet
werden.
