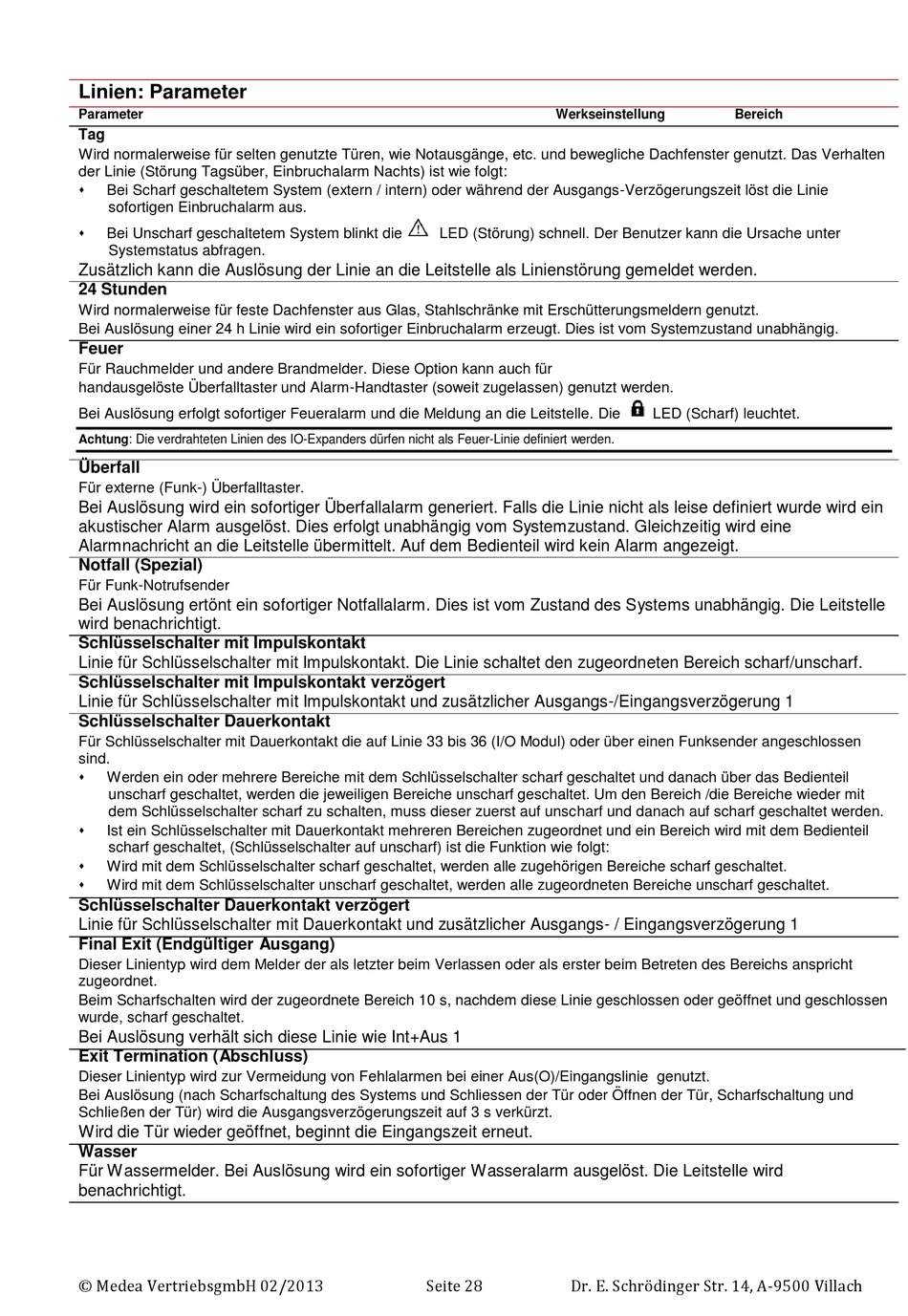

Medea Agility 3 Errichterhandbuch Seite 28

Linien: Parameter
Parameter
Tag
Wird normalerweise für selten genutzte Türen, wie Notausgänge, etc. und bewegliche Dachfenster genutzt. Das Verhalten
der Linie (Störung Tagsüber, Einbruchalarm Nachts) ist wie folgt:

Bei Scharf geschaltetem System (extern / intern) oder während der Ausgangs-Verzögerungszeit löst die Linie
sofortigen Einbruchalarm aus.

Bei Unscharf geschaltetem System blinkt die
Systemstatus abfragen.
Zusätzlich kann die Auslösung der Linie an die Leitstelle als Linienstörung gemeldet werden.
24 Stunden
Wird normalerweise für feste Dachfenster aus Glas, Stahlschränke mit Erschütterungsmeldern genutzt.
Bei Auslösung einer 24 h Linie wird ein sofortiger Einbruchalarm erzeugt. Dies ist vom Systemzustand unabhängig.
Feuer
Für Rauchmelder und andere Brandmelder. Diese Option kann auch für
handausgelöste Überfalltaster und Alarm-Handtaster (soweit zugelassen) genutzt werden.
Bei Auslösung erfolgt sofortiger Feueralarm und die Meldung an die Leitstelle. Die
Achtung: Die verdrahteten Linien des IO-Expanders dürfen nicht als Feuer-Linie definiert werden.
Überfall
Für externe (Funk-) Überfalltaster.
Bei Auslösung wird ein sofortiger Überfallalarm generiert. Falls die Linie nicht als leise definiert wurde wird ein
akustischer Alarm ausgelöst. Dies erfolgt unabhängig vom Systemzustand. Gleichzeitig wird eine
Alarmnachricht an die Leitstelle übermittelt. Auf dem Bedienteil wird kein Alarm angezeigt.
Notfall (Spezial)
Für Funk-Notrufsender
Bei Auslösung ertönt ein sofortiger Notfallalarm. Dies ist vom Zustand des Systems unabhängig. Die Leitstelle
wird benachrichtigt.
Schlüsselschalter mit Impulskontakt
Linie für Schlüsselschalter mit Impulskontakt. Die Linie schaltet den zugeordneten Bereich scharf/unscharf.
Schlüsselschalter mit Impulskontakt verzögert
Linie für Schlüsselschalter mit Impulskontakt und zusätzlicher Ausgangs-/Eingangsverzögerung 1
Schlüsselschalter Dauerkontakt
Für Schlüsselschalter mit Dauerkontakt die auf Linie 33 bis 36 (I/O Modul) oder über einen Funksender angeschlossen
sind.

Werden ein oder mehrere Bereiche mit dem Schlüsselschalter scharf geschaltet und danach über das Bedienteil
unscharf geschaltet, werden die jeweiligen Bereiche unscharf geschaltet. Um den Bereich /die Bereiche wieder mit
dem Schlüsselschalter scharf zu schalten, muss dieser zuerst auf unscharf und danach auf scharf geschaltet werden.

Ist ein Schlüsselschalter mit Dauerkontakt mehreren Bereichen zugeordnet und ein Bereich wird mit dem Bedienteil
scharf geschaltet, (Schlüsselschalter auf unscharf) ist die Funktion wie folgt:

Wird mit dem Schlüsselschalter scharf geschaltet, werden alle zugehörigen Bereiche scharf geschaltet.

Wird mit dem Schlüsselschalter unscharf geschaltet, werden alle zugeordneten Bereiche unscharf geschaltet.
Schlüsselschalter Dauerkontakt verzögert
Linie für Schlüsselschalter mit Dauerkontakt und zusätzlicher Ausgangs- / Eingangsverzögerung 1
Final Exit (Endgültiger Ausgang)
Dieser Linientyp wird dem Melder der als letzter beim Verlassen oder als erster beim Betreten des Bereichs anspricht
zugeordnet.
Beim Scharfschalten wird der zugeordnete Bereich 10 s, nachdem diese Linie geschlossen oder geöffnet und geschlossen
wurde, scharf geschaltet.
Bei Auslösung verhält sich diese Linie wie Int+Aus 1
Exit Termination (Abschluss)
Dieser Linientyp wird zur Vermeidung von Fehlalarmen bei einer Aus(O)/Eingangslinie genutzt.
Bei Auslösung (nach Scharfschaltung des Systems und Schliessen der Tür oder Öffnen der Tür, Scharfschaltung und
Schließen der Tür) wird die Ausgangsverzögerungszeit auf 3 s verkürzt.
Wird die Tür wieder geöffnet, beginnt die Eingangszeit erneut.
Wasser
Für Wassermelder. Bei Auslösung wird ein sofortiger Wasseralarm ausgelöst. Die Leitstelle wird
benachrichtigt.
© Medea VertriebsgmbH 02/2013
Werkseinstellung
LED (Störung) schnell. Der Benutzer kann die Ursache unter
Seite 28 Dr. E. Schrödinger Str. 14, A-9500 Villach
Bereich
LED (Scharf) leuchtet.
