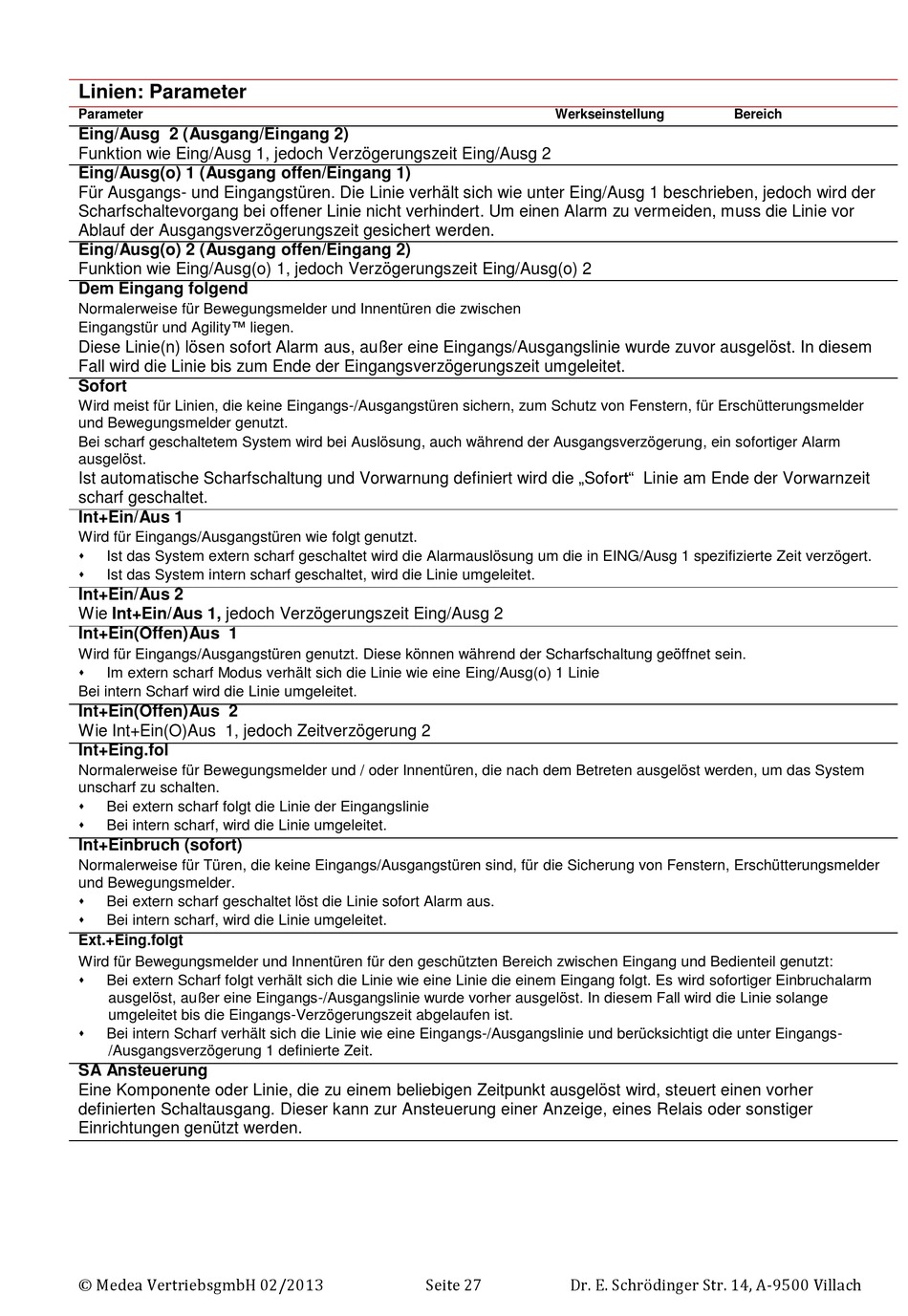

Medea Agility 3 Errichterhandbuch Seite 27

Linien: Parameter
Parameter
Eing/Ausg 2 (Ausgang/Eingang 2)
Funktion wie Eing/Ausg 1, jedoch Verzögerungszeit Eing/Ausg 2
Eing/Ausg(o) 1 (Ausgang offen/Eingang 1)
Für Ausgangs- und Eingangstüren. Die Linie verhält sich wie unter Eing/Ausg 1 beschrieben, jedoch wird der
Scharfschaltevorgang bei offener Linie nicht verhindert. Um einen Alarm zu vermeiden, muss die Linie vor
Ablauf der Ausgangsverzögerungszeit gesichert werden.
Eing/Ausg(o) 2 (Ausgang offen/Eingang 2)
Funktion wie Eing/Ausg(o) 1, jedoch Verzögerungszeit Eing/Ausg(o) 2
Dem Eingang folgend
Normalerweise für Bewegungsmelder und Innentüren die zwischen
Eingangstür und Agility™ liegen.
Diese Linie(n) lösen sofort Alarm aus, außer eine Eingangs/Ausgangslinie wurde zuvor ausgelöst. In diesem
Fall wird die Linie bis zum Ende der Eingangsverzögerungszeit umgeleitet.
Sofort
Wird meist für Linien, die keine Eingangs-/Ausgangstüren sichern, zum Schutz von Fenstern, für Erschütterungsmelder
und Bewegungsmelder genutzt.
Bei scharf geschaltetem System wird bei Auslösung, auch während der Ausgangsverzögerung, ein sofortiger Alarm
ausgelöst.
Ist automatische Scharfschaltung und Vorwarnung definiert wird die „Sofort" Linie am Ende der Vorwarnzeit
scharf geschaltet.
Int+Ein/Aus 1
Wird für Eingangs/Ausgangstüren wie folgt genutzt.

Ist das System extern scharf geschaltet wird die Alarmauslösung um die in EING/Ausg 1 spezifizierte Zeit verzögert.

Ist das System intern scharf geschaltet, wird die Linie umgeleitet.
Int+Ein/Aus 2
Wie Int+Ein/Aus 1, jedoch Verzögerungszeit Eing/Ausg 2
Int+Ein(Offen)Aus 1
Wird für Eingangs/Ausgangstüren genutzt. Diese können während der Scharfschaltung geöffnet sein.

Im extern scharf Modus verhält sich die Linie wie eine Eing/Ausg(o) 1 Linie
Bei intern Scharf wird die Linie umgeleitet.
Int+Ein(Offen)Aus 2
Wie Int+Ein(O)Aus 1, jedoch Zeitverzögerung 2
Int+Eing.fol
Normalerweise für Bewegungsmelder und / oder Innentüren, die nach dem Betreten ausgelöst werden, um das System
unscharf zu schalten.

Bei extern scharf folgt die Linie der Eingangslinie

Bei intern scharf, wird die Linie umgeleitet.
Int+Einbruch (sofort)
Normalerweise für Türen, die keine Eingangs/Ausgangstüren sind, für die Sicherung von Fenstern, Erschütterungsmelder
und Bewegungsmelder.

Bei extern scharf geschaltet löst die Linie sofort Alarm aus.

Bei intern scharf, wird die Linie umgeleitet.
Ext.+Eing.folgt
Wird für Bewegungsmelder und Innentüren für den geschützten Bereich zwischen Eingang und Bedienteil genutzt:

Bei extern Scharf folgt verhält sich die Linie wie eine Linie die einem Eingang folgt. Es wird sofortiger Einbruchalarm
ausgelöst, außer eine Eingangs-/Ausgangslinie wurde vorher ausgelöst. In diesem Fall wird die Linie solange
umgeleitet bis die Eingangs-Verzögerungszeit abgelaufen ist.

Bei intern Scharf verhält sich die Linie wie eine Eingangs-/Ausgangslinie und berücksichtigt die unter Eingangs-
/Ausgangsverzögerung 1 definierte Zeit.
SA Ansteuerung
Eine Komponente oder Linie, die zu einem beliebigen Zeitpunkt ausgelöst wird, steuert einen vorher
definierten Schaltausgang. Dieser kann zur Ansteuerung einer Anzeige, eines Relais oder sonstiger
Einrichtungen genützt werden.
