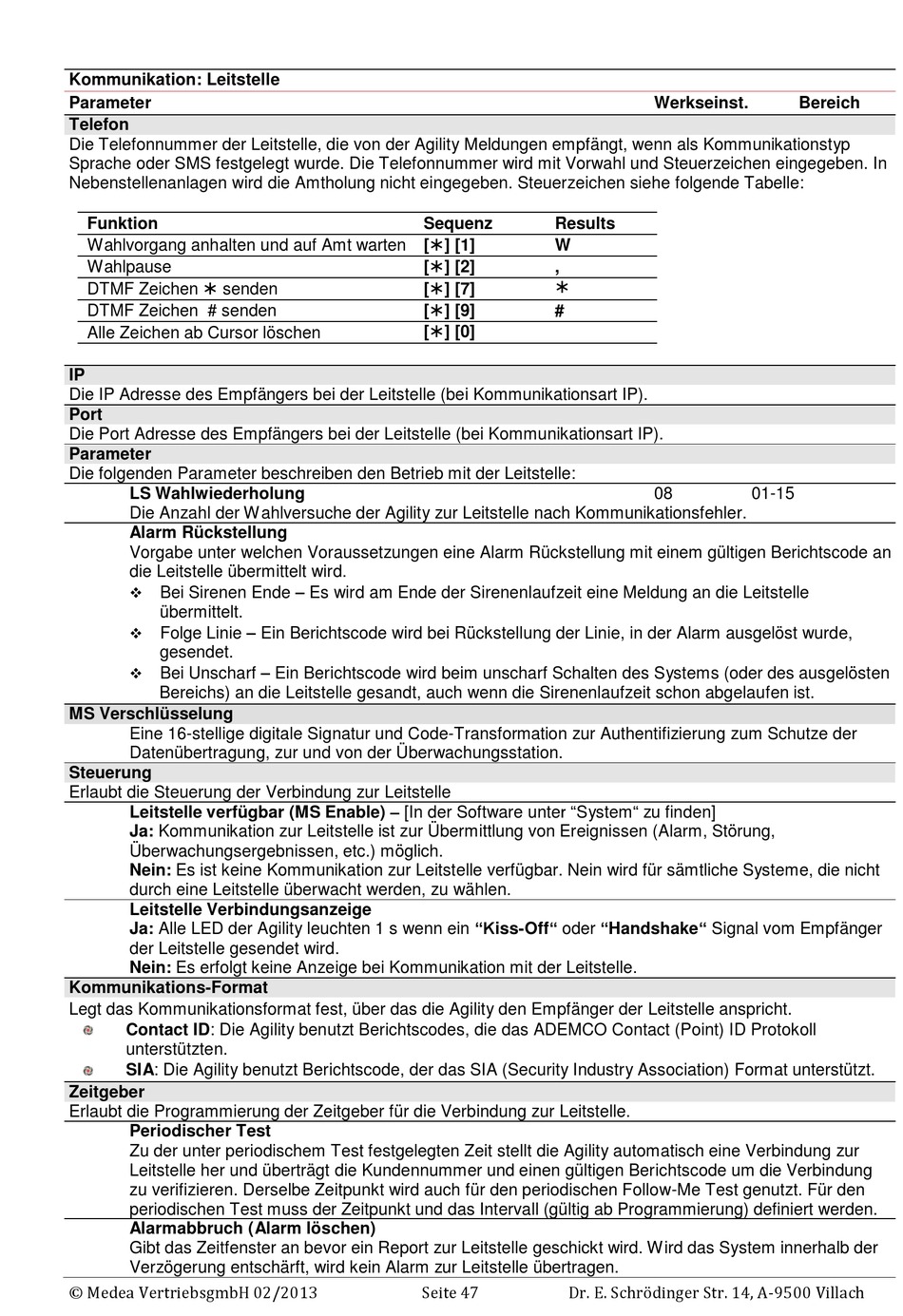

Medea Agility 3 Errichterhandbuch Seite 47

Kommunikation: Leitstelle
Parameter
Telefon
Die Telefonnummer der Leitstelle, die von der Agility Meldungen empfängt, wenn als Kommunikationstyp
Sprache oder SMS festgelegt wurde. Die Telefonnummer wird mit Vorwahl und Steuerzeichen eingegeben. In
Nebenstellenanlagen wird die Amtholung nicht eingegeben. Steuerzeichen siehe folgende Tabelle:
Funktion
Wahlvorgang anhalten und auf Amt warten [] [1]
Wahlpause
DTMF Zeichen  senden
DTMF Zeichen # senden
Alle Zeichen ab Cursor löschen
IP
Die IP Adresse des Empfängers bei der Leitstelle (bei Kommunikationsart IP).
Port
Die Port Adresse des Empfängers bei der Leitstelle (bei Kommunikationsart IP).
Parameter
Die folgenden Parameter beschreiben den Betrieb mit der Leitstelle:
LS Wahlwiederholung
Die Anzahl der W ahlversuche der Agility zur Leitstelle nach Kommunikationsfehler.
Alarm Rückstellung
Vorgabe unter welchen Voraussetzungen eine Alarm Rückstellung mit einem gültigen Berichtscode an
die Leitstelle übermittelt wird.
Bei Sirenen Ende – Es wird am Ende der Sirenenlaufzeit eine Meldung an die Leitstelle

übermittelt.
Folge Linie – Ein Berichtscode wird bei Rückstellung der Linie, in der Alarm ausgelöst wurde,

gesendet.
Bei Unscharf – Ein Berichtscode wird beim unscharf Schalten des Systems (oder des ausgelösten

Bereichs) an die Leitstelle gesandt, auch wenn die Sirenenlaufzeit schon abgelaufen ist.
MS Verschlüsselung
Eine 16-stellige digitale Signatur und Code-Transformation zur Authentifizierung zum Schutze der
Datenübertragung, zur und von der Überwachungsstation.
Steuerung
Erlaubt die Steuerung der Verbindung zur Leitstelle
Leitstelle verfügbar (MS Enable) – [In der Software unter "System" zu finden]
Ja: Kommunikation zur Leitstelle ist zur Übermittlung von Ereignissen (Alarm, Störung,
Überwachungsergebnissen, etc.) möglich.
Nein: Es ist keine Kommunikation zur Leitstelle verfügbar. Nein wird für sämtliche Systeme, die nicht
durch eine Leitstelle überwacht werden, zu wählen.
Leitstelle Verbindungsanzeige
Ja: Alle LED der Agility leuchten 1 s wenn ein "Kiss-Off" oder "Handshake" Signal vom Empfänger
der Leitstelle gesendet wird.
Nein: Es erfolgt keine Anzeige bei Kommunikation mit der Leitstelle.
Kommunikations-Format
Legt das Kommunikationsformat fest, über das die Agility den Empfänger der Leitstelle anspricht.
Contact ID: Die Agility benutzt Berichtscodes, die das ADEMCO Contact (Point) ID Protokoll
unterstützten.
SIA: Die Agility benutzt Berichtscode, der das SIA (Security Industry Association) Format unterstützt.
Zeitgeber
Erlaubt die Programmierung der Zeitgeber für die Verbindung zur Leitstelle.
Periodischer Test
Zu der unter periodischem Test festgelegten Zeit stellt die Agility automatisch eine Verbindung zur
Leitstelle her und überträgt die Kundennummer und einen gültigen Berichtscode um die Verbindung
zu verifizieren. Derselbe Zeitpunkt wird auch für den periodischen Follow-Me Test genutzt. Für den
periodischen Test muss der Zeitpunkt und das Intervall (gültig ab Programmierung) definiert werden.
Alarmabbruch (Alarm löschen)
Gibt das Zeitfenster an bevor ein Report zur Leitstelle geschickt wird. W ird das System innerhalb der
Verzögerung entschärft, wird kein Alarm zur Leitstelle übertragen.
© Medea VertriebsgmbH 02/2013
Sequenz Results
W
[] [2] ,
 
[] [7]
[] [9] #
[] [0]
Seite 47 Dr. E. Schrödinger Str. 14, A-9500 Villach
Werkseinst. Bereich
08 01-15
