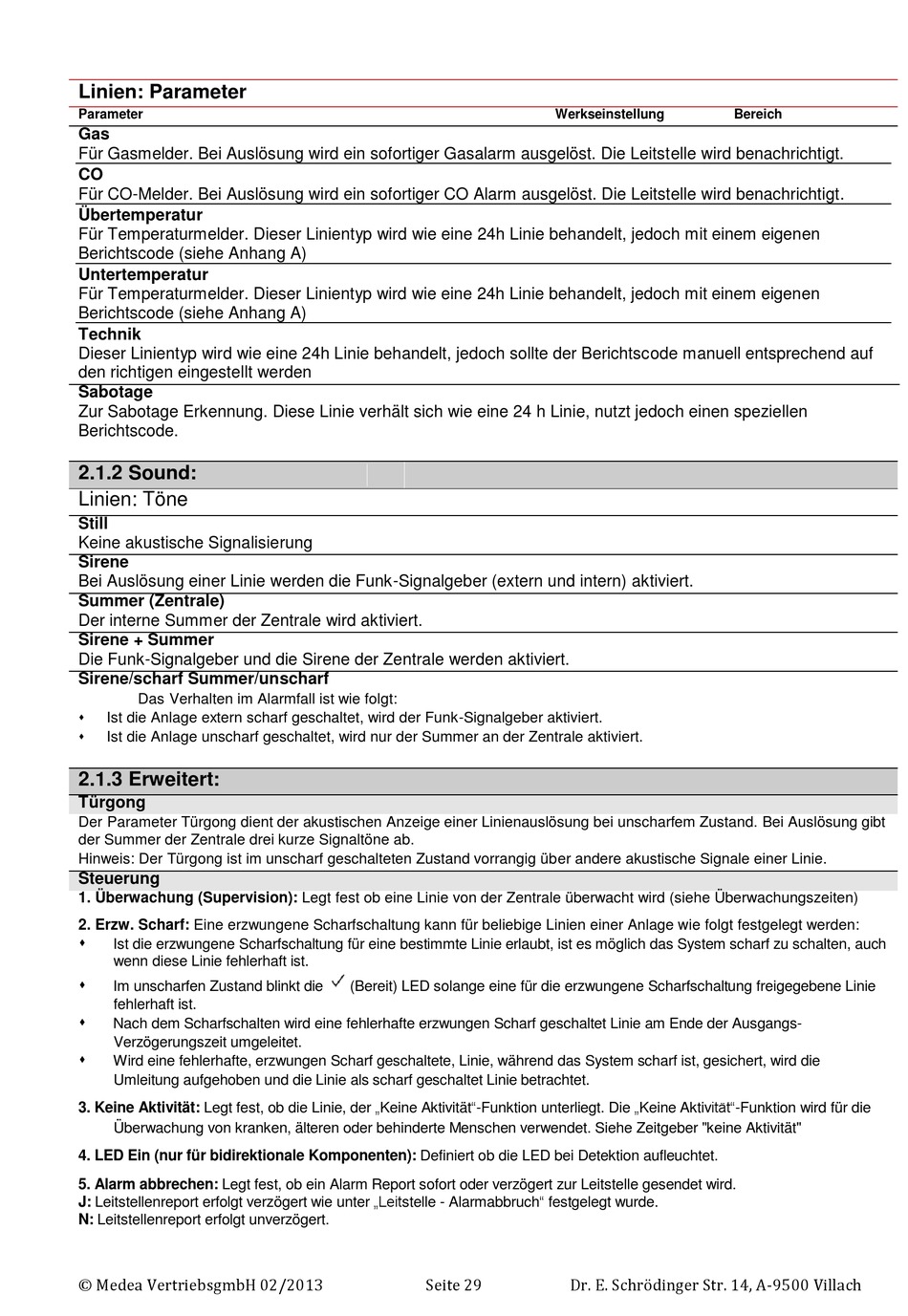

Medea Agility 3 Errichterhandbuch Seite 29

Linien: Parameter
Parameter
Gas
Für Gasmelder. Bei Auslösung wird ein sofortiger Gasalarm ausgelöst. Die Leitstelle wird benachrichtigt.
CO
Für CO-Melder. Bei Auslösung wird ein sofortiger CO Alarm ausgelöst. Die Leitstelle wird benachrichtigt.
Übertemperatur
Für Temperaturmelder. Dieser Linientyp wird wie eine 24h Linie behandelt, jedoch mit einem eigenen
Berichtscode (siehe Anhang A)
Untertemperatur
Für Temperaturmelder. Dieser Linientyp wird wie eine 24h Linie behandelt, jedoch mit einem eigenen
Berichtscode (siehe Anhang A)
Technik
Dieser Linientyp wird wie eine 24h Linie behandelt, jedoch sollte der Berichtscode manuell entsprechend auf
den richtigen eingestellt werden
Sabotage
Zur Sabotage Erkennung. Diese Linie verhält sich wie eine 24 h Linie, nutzt jedoch einen speziellen
Berichtscode.
2.1.2 Sound:
Linien: Töne
Still
Keine akustische Signalisierung
Sirene
Bei Auslösung einer Linie werden die Funk-Signalgeber (extern und intern) aktiviert.
Summer (Zentrale)
Der interne Summer der Zentrale wird aktiviert.
Sirene + Summer
Die Funk-Signalgeber und die Sirene der Zentrale werden aktiviert.
Sirene/scharf Summer/unscharf
Das Verhalten im Alarmfall ist wie folgt:

Ist die Anlage extern scharf geschaltet, wird der Funk-Signalgeber aktiviert.

Ist die Anlage unscharf geschaltet, wird nur der Summer an der Zentrale aktiviert.
2.1.3 Erweitert:
Türgong
Der Parameter Türgong dient der akustischen Anzeige einer Linienauslösung bei unscharfem Zustand. Bei Auslösung gibt
der Summer der Zentrale drei kurze Signaltöne ab.
Hinweis: Der Türgong ist im unscharf geschalteten Zustand vorrangig über andere akustische Signale einer Linie.
Steuerung
1. Überwachung (Supervision): Legt fest ob eine Linie von der Zentrale überwacht wird (siehe Überwachungszeiten)
2. Erzw. Scharf: Eine erzwungene Scharfschaltung kann für beliebige Linien einer Anlage wie folgt festgelegt werden:

Ist die erzwungene Scharfschaltung für eine bestimmte Linie erlaubt, ist es möglich das System scharf zu schalten, auch
wenn diese Linie fehlerhaft ist.

Im unscharfen Zustand blinkt die
fehlerhaft ist.

Nach dem Scharfschalten wird eine fehlerhafte erzwungen Scharf geschaltet Linie am Ende der Ausgangs-
Verzögerungszeit umgeleitet.

Wird eine fehlerhafte, erzwungen Scharf geschaltete, Linie, während das System scharf ist, gesichert, wird die
Umleitung aufgehoben und die Linie als scharf geschaltet Linie betrachtet.
3. Keine Aktivität: Legt fest, ob die Linie, der „Keine Aktivität"-Funktion unterliegt. Die „Keine Aktivität"-Funktion wird für die
Überwachung von kranken, älteren oder behinderte Menschen verwendet. Siehe Zeitgeber "keine Aktivität"
4. LED Ein (nur für bidirektionale Komponenten): Definiert ob die LED bei Detektion aufleuchtet.
5. Alarm abbrechen: Legt fest, ob ein Alarm Report sofort oder verzögert zur Leitstelle gesendet wird.
J: Leitstellenreport erfolgt verzögert wie unter „Leitstelle - Alarmabbruch" festgelegt wurde.
N: Leitstellenreport erfolgt unverzögert.
© Medea VertriebsgmbH 02/2013
(Bereit) LED solange eine für die erzwungene Scharfschaltung freigegebene Linie
Seite 29
Werkseinstellung
Dr. E. Schrödinger Str. 14, A-9500 Villach
Bereich
