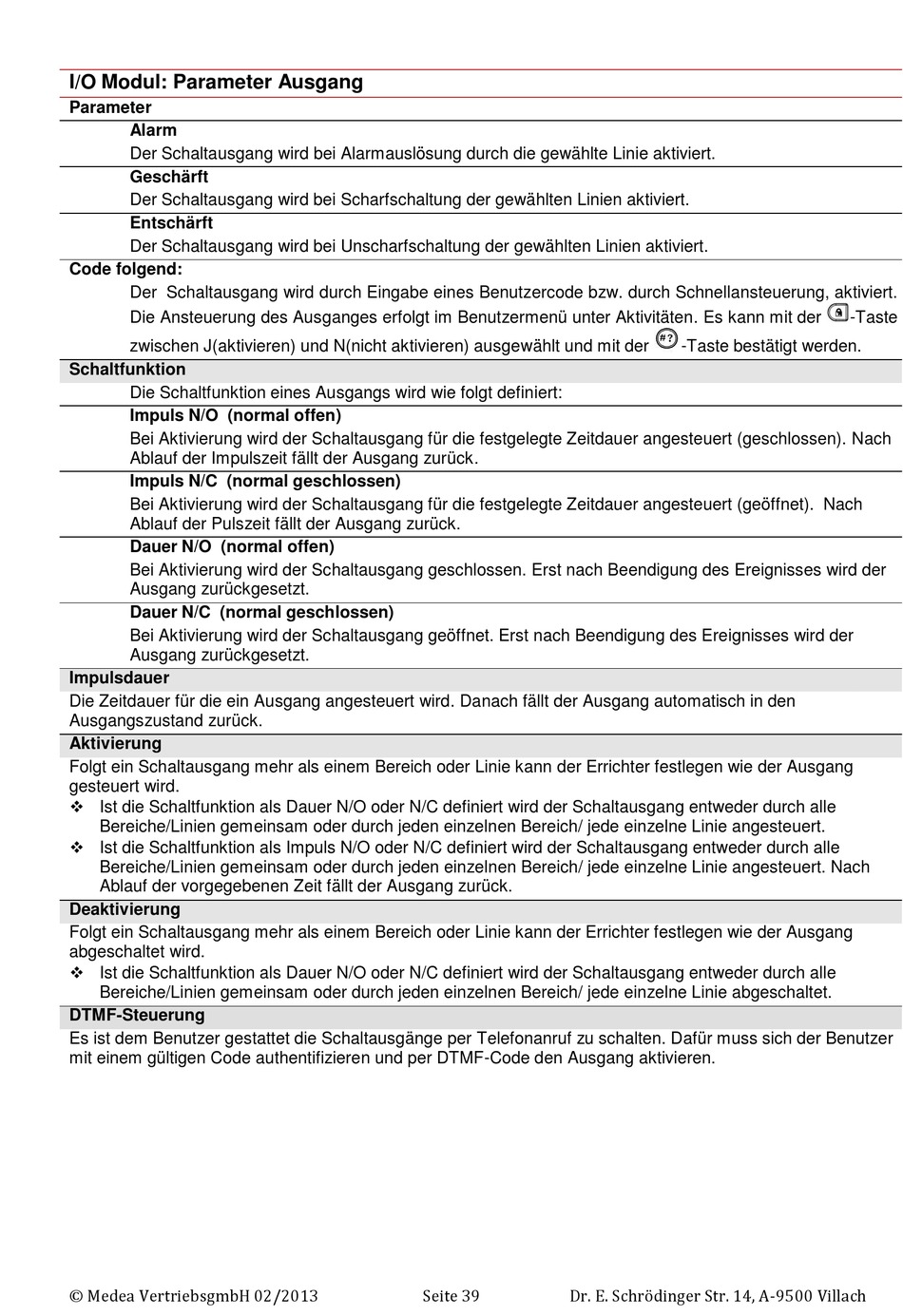

Medea Agility 3 Errichterhandbuch Seite 39

I/O Modul: Parameter Ausgang
Parameter
Alarm
Der Schaltausgang wird bei Alarmauslösung durch die gewählte Linie aktiviert.
Geschärft
Der Schaltausgang wird bei Scharfschaltung der gewählten Linien aktiviert.
Entschärft
Der Schaltausgang wird bei Unscharfschaltung der gewählten Linien aktiviert.
Code folgend:
Der Schaltausgang wird durch Eingabe eines Benutzercode bzw. durch Schnellansteuerung, aktiviert.
Die Ansteuerung des Ausganges erfolgt im Benutzermenü unter Aktivitäten. Es kann mit der
zwischen J(aktivieren) und N(nicht aktivieren) ausgewählt und mit der
Schaltfunktion
Die Schaltfunktion eines Ausgangs wird wie folgt definiert:
Impuls N/O (normal offen)
Bei Aktivierung wird der Schaltausgang für die festgelegte Zeitdauer angesteuert (geschlossen). Nach
Ablauf der Impulszeit fällt der Ausgang zurück.
Impuls N/C (normal geschlossen)
Bei Aktivierung wird der Schaltausgang für die festgelegte Zeitdauer angesteuert (geöffnet). Nach
Ablauf der Pulszeit fällt der Ausgang zurück.
Dauer N/O (normal offen)
Bei Aktivierung wird der Schaltausgang geschlossen. Erst nach Beendigung des Ereignisses wird der
Ausgang zurückgesetzt.
Dauer N/C (normal geschlossen)
Bei Aktivierung wird der Schaltausgang geöffnet. Erst nach Beendigung des Ereignisses wird der
Ausgang zurückgesetzt.
Impulsdauer
Die Zeitdauer für die ein Ausgang angesteuert wird. Danach fällt der Ausgang automatisch in den
Ausgangszustand zurück.
Aktivierung
Folgt ein Schaltausgang mehr als einem Bereich oder Linie kann der Errichter festlegen wie der Ausgang
gesteuert wird.
 Ist die Schaltfunktion als Dauer N/O oder N/C definiert wird der Schaltausgang entweder durch alle
Bereiche/Linien gemeinsam oder durch jeden einzelnen Bereich/ jede einzelne Linie angesteuert.
 Ist die Schaltfunktion als Impuls N/O oder N/C definiert wird der Schaltausgang entweder durch alle
Bereiche/Linien gemeinsam oder durch jeden einzelnen Bereich/ jede einzelne Linie angesteuert. Nach
Ablauf der vorgegebenen Zeit fällt der Ausgang zurück.
Deaktivierung
Folgt ein Schaltausgang mehr als einem Bereich oder Linie kann der Errichter festlegen wie der Ausgang
abgeschaltet wird.
 Ist die Schaltfunktion als Dauer N/O oder N/C definiert wird der Schaltausgang entweder durch alle
Bereiche/Linien gemeinsam oder durch jeden einzelnen Bereich/ jede einzelne Linie abgeschaltet.
DTMF-Steuerung
Es ist dem Benutzer gestattet die Schaltausgänge per Telefonanruf zu schalten. Dafür muss sich der Benutzer
mit einem gültigen Code authentifizieren und per DTMF-Code den Ausgang aktivieren.
© Medea VertriebsgmbH 02/2013 Seite 39 Dr. E. Schrödinger Str. 14, A-9500 Villach
-Taste
-Taste bestätigt werden.
