1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument� Vergewis- sern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...

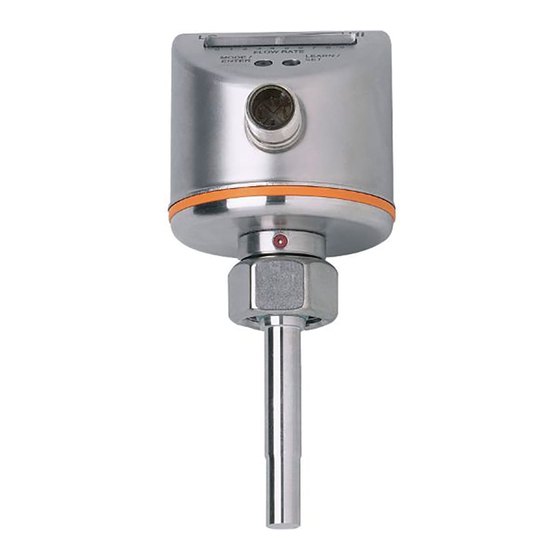

3 Bestimmungsgemäße Verwendung 3.1 Einsatzbereich Das Gerät überwacht die Strömung in flüssigen und gasförmigen Medien� 3.2 Funktionsweise Strömungsüberwachung • Das Gerät erfasst nach dem kalorimetrischen Messprinzip die Strömungsge- schwindigkeit und schaltet den Ausgang: - Ausgang geschlossen, wenn das Medium strömt / Ausgang offen, wenn kein Medium strömt�...
4 Montage Durch Prozessadapter ist das Gerät adaptierbar an unterschiedliche Prozessan- schlüsse� • Adapter sind gesondert als Zubehör zu bestellen� Korrekter Sitz des Geräts und Dichtigkeit des Anschlusses sind nur mit ifm- Adaptern gewährleistet� • Für kleine Durchflussmengen sind ifm-Adapterblöcke lieferbar� 4.1 Montageort Generell •...
4.2 Störeinflüsse im Leitungssystem Einbauten in der Rohrleitung, Krümmungen, Ventile, Reduzierungen u� ä� führen zu Verwirbelungen des Mediums� Dies beeinträchtigt die Funktion des Geräts� Empfehlung: Abstände einhalten zwischen Sensor und Störeinflüssen: 5...10 x D 3...5 x D Flow High Flow High 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9...
5 Elektrischer Anschluss • Das Gerät darf nur von einer Elektrofachkraft installiert werden� • Befolgen Sie die nationalen und internationalen Vorschriften zur Errich- tung elektrotechnischer Anlagen� • Für den Ausgangsstromkreis sind die gleichen Schutzmaßnahmen zu treffen wie für den Versorgungsstromkreis� •...
6 Bedien- und Anzeigeelemente Flow High 0 1 2 3 4 5 6 7 8 9 Setpoint 1: Betriebsanzeige • Die grünen LEDs zeigen die aktuelle Strömung (die LEDs 0 bis 9 repräsentieren den Bereich zwischen Strömungsstillstand und Maximalströmung)� • Eine leuchtende LED zeigt die Position des Schaltpunkts (orange = Ausgang geschlos- sen, rot = Ausgang offen)�...
Sie können die Werkseinstellung jederzeit wieder herstellen (→ 8.3). 7.1 Schaltpunkt verändern (optional) Bei Werkseinstellung liegt der Schaltpunkt auf LED 7� Eine Änderung ist sinnvoll in folgenden Fällen: • Display zeigt Beispiel 2� • Strömung schwankt stark oder pulsiert� • Wenn eine schnellere Ansprechzeit des Geräts gewünscht ist (niedriger Schalt- punkt = schnelle Reaktion bei Strömungsanstieg, Hoher Schaltpunkt = schnelle Reaktion bei Strömungsabfall)�...
8 Zusätzliche Einstellungen (optional) 8.1 Low Flow-Abgleich Wird das Gerät in anderen Medien als Wasser eingesetzt, sollten Sie das Gerät zusätzlich an die Minimalströmung anpassen� Achtung: Der folgende Abgleich darf nur nach dem High Flow-Abgleich durchge- führt werden� ► Minimalströmung in der Anlage fließen lassen oder für Strömungsstillstand sorgen�...
8.4 Gerät verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehleinga- ben verhindert werden� ► Im Betriebsmodus 10 s lang gleichzeitig beide Einstelltasten drücken� > Anzeige verlischt, das Gerät verriegelt oder entriegelt� Auslieferungszustand: Nicht verriegelt� 9 Fehler beim Abgleich Ist der Abgleich nicht möglich, blinken alle LEDs rot�...
10 Betrieb Nach jedem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise (während dieser Zeit ist der Ausgang geschlossen, wenn der Ausgang als Schließer konfiguriert ist)� Danach ist das Gerät betriebsbe- reit� Bei Ausfall oder Unterbrechung der Betriebsspannung bleiben alle Einstel- lungen erhalten�...
