Gasmengeneinstellung nach der Düsendruckmethode Gasmengeneinstellung nach der Düsendruckmethode Gasmengeneinstellung nach der Düsendruckmethode Gasmengeneinstellung nach der Düsendruckmethode Gasmengeneinstellung nach der Düsendruckmethode
1. Heizkessel muß außer Betrieb sein.
2. Verschlußschraube des Meßnippels am
Gasverteilrohr öffnen und U-Rohr-Mano-
meter am Meßnippel anschließen.
3. In der Gasmengeneinstelltabelle nachse-
hen, welcher Düsendruck erforderlich ist.
4. Heizkessel in Betrieb nehmen.
5. Verschlußkappe 2 am Gaskombiventil ab-
schrauben, darunter befindet sich die Gas-
Einstellschraube.
Zur Erhöhung des Düsendrucks die Gas-
Einstellschraube 2 am Gaskombiventil im
Uhrzeigersinn drehen.
Zur Verminderung des Düsendruckes die
Gas-Einstellschraube 2 am Gaskombiventil
gegen den Uhrzeigersinn drehen.
Verschlußkappe wieder aufschrauben und
versiegeln.
6. Heizkessel außer Betrieb nehmen.
7. U-Rohr-Manometer abnehmen
und Meßnippel mit Verschluß-
schraube wieder dicht verschlie-
ßen. Gasabsperrhahn öffnen.
Gasdichtheit des Meßnippels prüfen.
Wird eine Undichtigkeit festgestellt,
muß diese sofort behoben werden
oder die gesamte Anlage außer
Betrieb genommen werden, da sonst
Explosionsgefahr durch Gasaus-
tritt besteht.
Gasheizkessel Nennwärme- Nennwärme-
FNG / Leistung
FNG-FB / [kW]
FNG-FE
10 10,1
17 17,0
21 20,0
26 26,0
34 34,0
41 41,0
57 57,0
Düsendrücke [mbar](1013mbar,15°C)
Belastung Erdgas E 15,0
[kW] W =51,2 MJ/m³
S
(=14,2 kWh/m³)
11,2 15,9
18,7 12,0
22,1 16,3
28,8 14,7
37,6 15,0
45,2 14,3
62,8 12,8

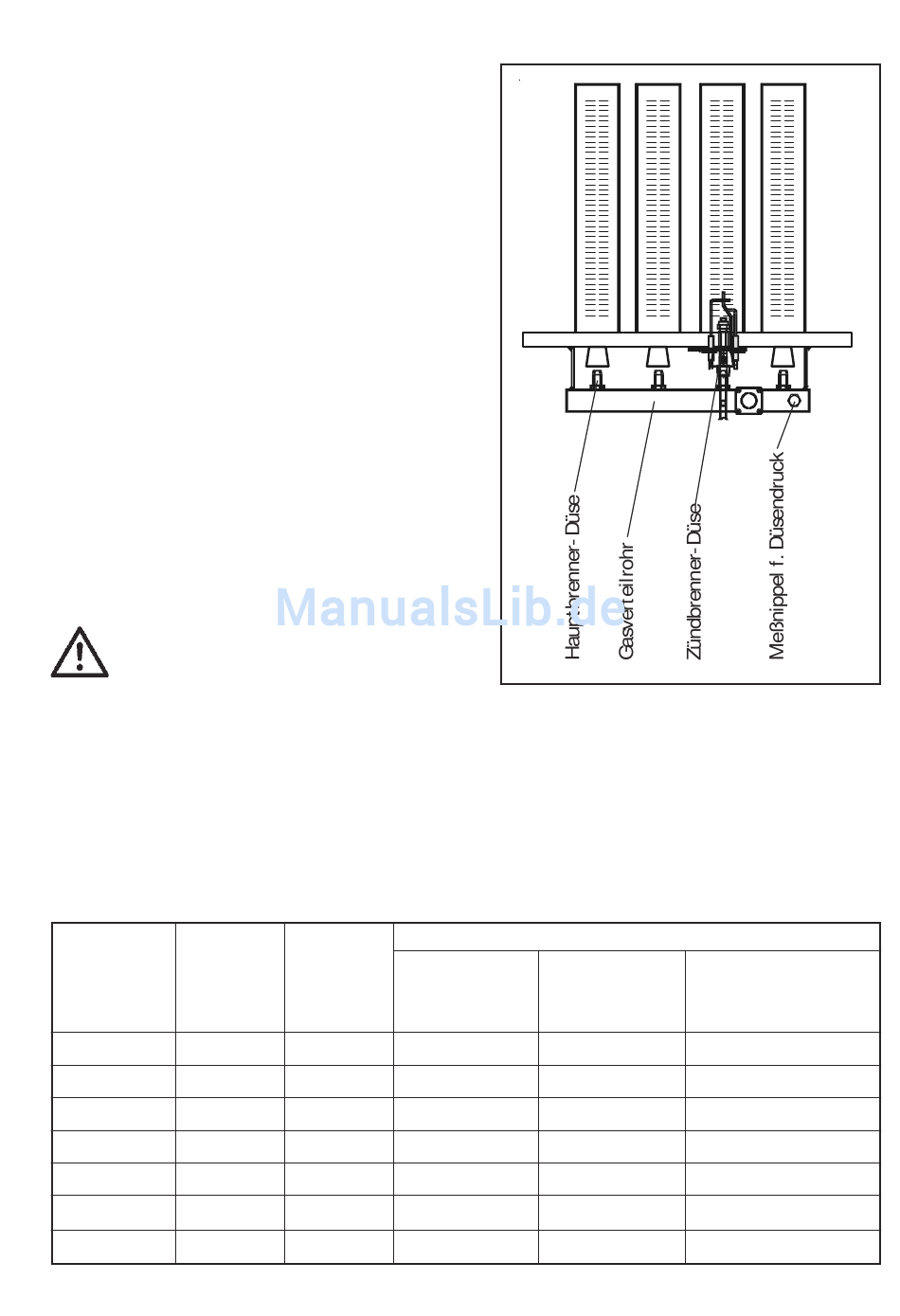

Bild: Gasbrenner
Erdgas LL 12,4
W =42,3 MJ/m³
S
(=11,6 kWh/m³)
10,4
8,7
12,8
10,5
10,5
9,1
9,7
Flüssiggas Propan
W =76,8 MJ/m³
S
(=21,3 kWh/m³)
35,3
29,9
39,8
33,0
36,4
31,8
32,5
2 7
