Kabel anschließen und Reflektor ausrichten
Monatgeanleitung ASP 78 u. ASP 85 -
Kabel anschließen und Reflektor ausrichten
V
:
ORBEREITUNG

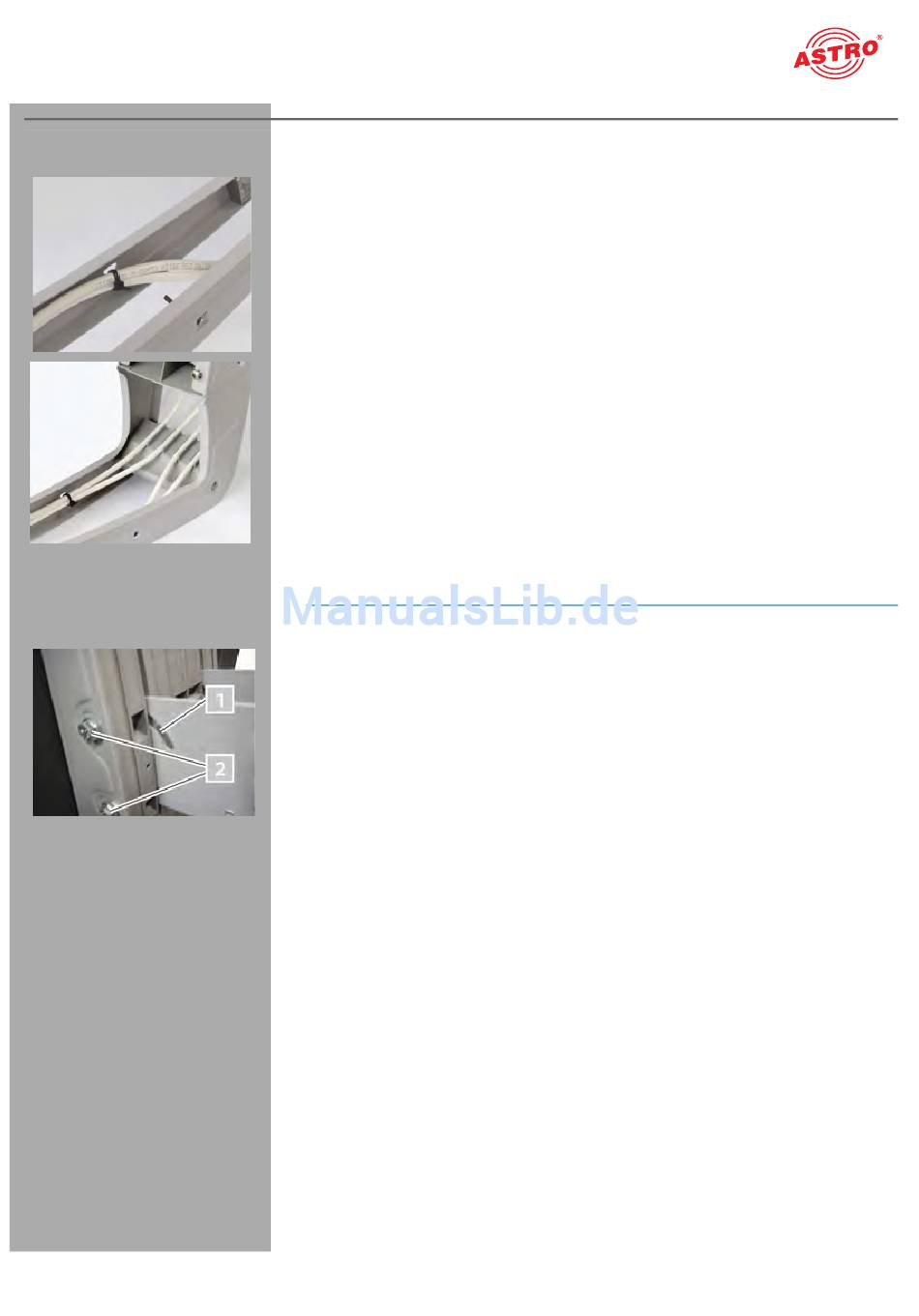

Schließen Sie zunächst an das Speisesystem die erforderlichen
Koaxialkabel an und befestigen Sie diese mit Hilfe der im Lieferum-
fang enthaltenen Kabelbinder am Tragarm (siehe Bild links, oben).
Zusätzlich können Sie die Kabel in die vier Kabelführungen des
Tragarms drücken (siehe Bild links, unten).
Anschließend müssen Sie die Neigung der Parabolantenne (Eleva-
tion) und deren Richtung (Azimut) für den gewünschten Satelliten
einrichten. Der Reflektor ist optimal ausgerichtet, wenn das maxi-
male Verhältnis C/N (carrier to noise) erreicht ist.
Wenn Sie den Reflektor ohne Messgerät einrichten möchten, soll-
ten sie zunächst einen Receiver an die Anlage anschließen und an
diesem einen bekannten Programmplatz einstellen. So können Sie
besser beurteilen, ob Sie die Antenne auch wirklich auf den ge-
wünschten Satelliten ausgerichtet haben. Anschließend benötigen
Sie zur Feineinstellung evtl. einen Helfer, der dann das Ergebnis
der Ausrichtarbeiten am Bildschirm verfolgt.
Gehen Sie zum Ausrichten der Antenne wie folgt vor:
A
UFGABE
1.
Lösen Sie mit einem Gabelschlüssel auf beiden Seiten des
Tragarms die beiden Feststellschrauben [2] der Neigungsvor-
richtung (siehe Bild links).
2.
Stellen Sie nun den für den Empfang optimalen Winkel des
Reflektors (Elevation) ein, indem Sie den Tragarm innerhalb
der Drehvorrichtung [1] (siehe Bild links) kippen.
3.
Ziehen Sie die beiden Feststellschrauben [2] (siehe Bild links)
auf beiden Seiten fest, sobald Sie den optimalen Winkel einge-
stellt haben.
4.
Richten Sie nun die Parabol-Antenne auf den gewünschten
Satelliten aus (Azimut), indem Sie diese am Mast grob in Rich-
tung Süden drehen. Bewegen sie die Antenne dann leicht nach
links und rechts, um die Position für den besten Empfang zu
ermitteln.
5.
Ziehen sie die vier Flügelmuttern an der Mastschelle fest,
sobald die optimale Position eingestellt ist.
6.
Um weitere Feineinstellungen vorzunehmen, können Sie die
Verschraubungen nochmals leicht lösen und die Einstellungen
für Elevation und Azimut nachjustieren.
Vergessen Sie anschließend nicht, alle Verschraubungen
nochmals auf festen Sitz zu überprüfen!
E
:
RGEBNIS
Der Reflektor ist nun ausgerichtet und kann betrieben werden.
Version 07-2012A
Seite 11
