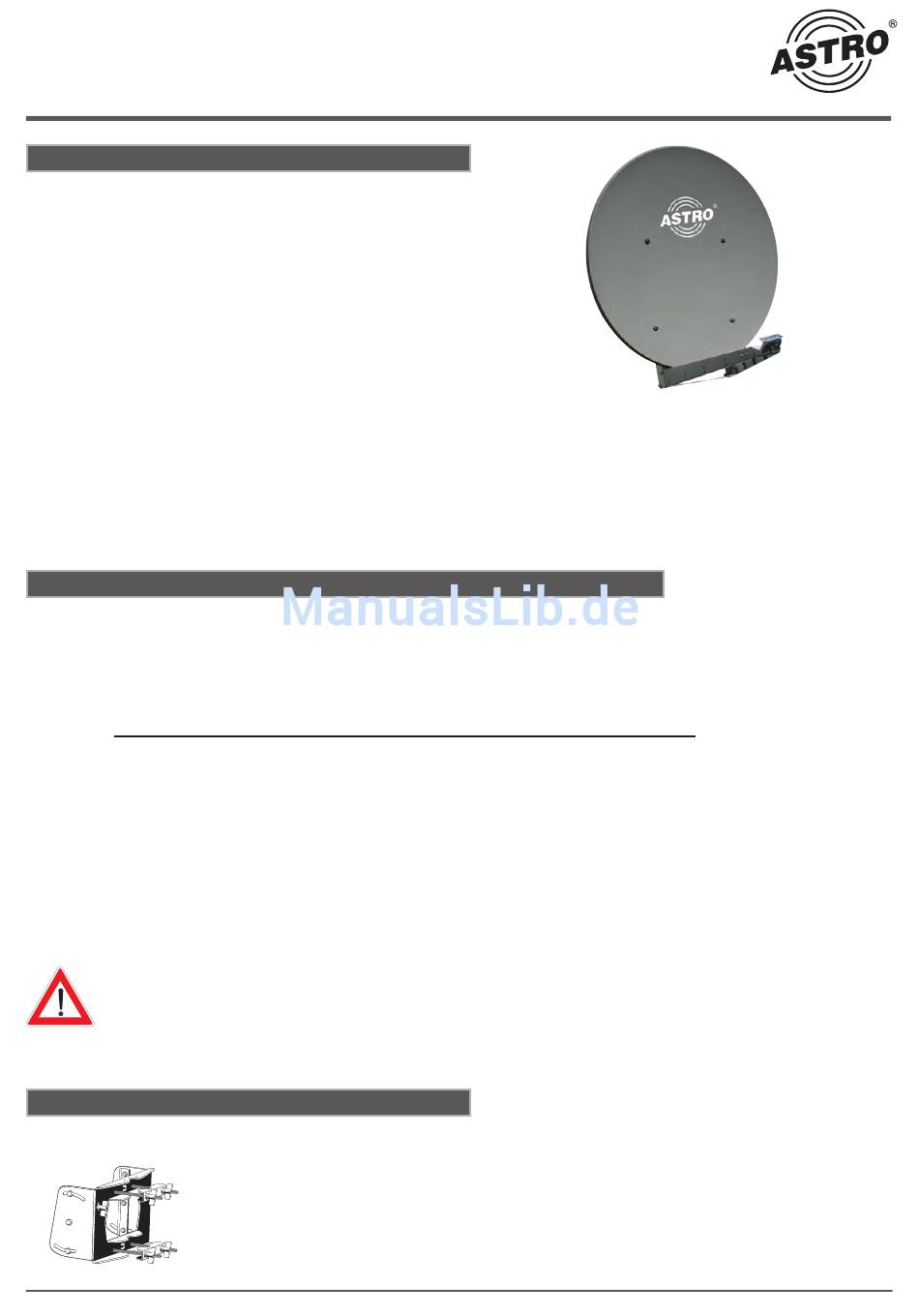

ASTRO SAT 1200 Anleitung

SAT 1200
Offset-Parabolantenne
Merkmale
■
Refl ektor in bewährter Aluminium-Ausführung,
pulverbeschichtet
■
Speisesystem-Halterung und Spiegel-Hinterkonstruktion aus
verzinktem Stahlblech, pulverbeschichtet
■
Optimale elektrische Daten durch Offset-Speisung bei
geringsten mechanischen Abmessungen
■
Lieferumfang: Refl ektor und Speisesystem-Halterung,
Innensechskant-Schlüssel (SW 5)
■
Mit schwenkbarer Multifeed-Aufnahme zur optimalen
Polarisationseinstellung. Dadurch können die Speisesysteme
in die für Multifeed-Empfang typischen Nebenbrennpunkte
positioniert werden
■
Am Tragarm können, ohne zusätzliche Bauteile, zwei
Universal-Speisesysteme zum Empfang von 3° bis 4°
(z. B. ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-
HOTBIRD) auseinander liegenden Satelliten befestigt werden
Bestimmungsgemäßer Gebrauch (Verwendungszweck)
Die Parabolantenne SAT 1200 ist ausschließlich für den Empfang von Satellitensignalen und nur für den Einsatz als
Haushaltsantenne vorgesehen.
Als Haushaltsantenne gilt gemäß DIN 4131 eine Antenne mit höchstens 6 m freier Mastlänge und einem Einspannmoment bis
zu 1650 Nm.
Die Antenne darf nur gemeinsam mit der Halterung SSH 1200 (Bestellnr. 370 130) montiert werden. Die SSSH 1200 gehört nicht
zum Lieferumfang der Parabolantenne.
Nicht geeignet für die Montage an schwingungsanfälligen Bauwerken.
Beachten Sie unbedingt die Angaben über die Grenzlast in den Technischen Daten (letzte Seite). Bei Überschreitung dieser Last können
Teile losbrechen!
Die Parabolantenne SAT 1200 ist sowohl für die Verwendung mit einem Speisesystem (LNB) zum Empfang der Signale von einer
Satellitenposition als auch für die Verwendung mit zwei oder drei Speisesystemen für Multifeed-Anwendungen zum Empfang der Signale
von Satellitenpositionen mit 3°-4° oder 6° Satellitenabstand konzipiert.
Verwenden Sie die Parabolantenne nicht zu anderen Zwecken als in dieser Anleitung angegeben! Jegliche anderweitige
Nutzung hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Insbesondere dürfen Sie niemals
• irgendwelche Bauteile verändern oder
• andere Bauteile verwenden, als vom Hersteller ausdrücklich für die Verwendung mit der Antenne vorgesehen.
Andernfalls kann es sein, dass die Antenne nicht mehr ausreichend stabil und sicher ist!
Optional erhältliches Zubehör
■
Azimut-/Elevationshalterung SSH 1200 (Bestellnr. 370 130)
■
Bei 6° Satelliten-Abstand kann zusätzlich auch mittig ein
Speisesystem montiert werden (3 Satelliten mit jeweils 3°
Abstand)
■
Für die Montage zusätzlich erforderlich:
Azimut-/Elevationshalterung ZAS 120.
1 / 10
