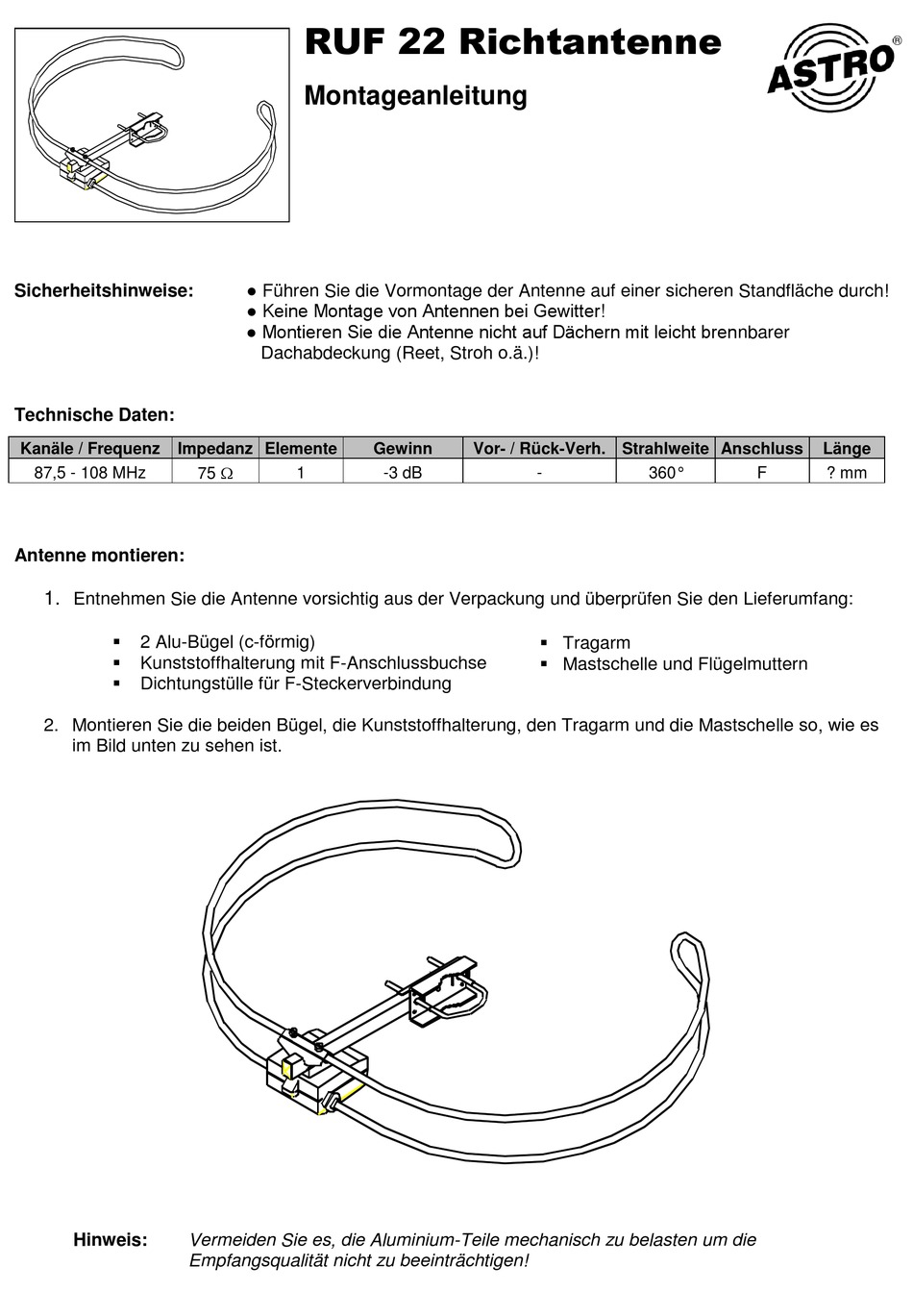

ASTRO RUF 22 Montageanleitung

Sicherheitshinweise:
Technische Daten:
Kanäle / Frequenz Impedanz Elemente
87,5 - 108 MHz
Antenne montieren:
1.
Entnehmen Sie die Antenne vorsichtig aus der Verpackung und überprüfen Sie den Lieferumfang:

2 Alu-Bügel (c-förmig)

Kunststoffhalterung mit F-Anschlussbuchse

Dichtungstülle für F-Steckerverbindung
2. Montieren Sie die beiden Bügel, die Kunststoffhalterung, den Tragarm und die Mastschelle so, wie es
im Bild unten zu sehen ist.
Hinweis:
RUF 22 Richtantenne
Montageanleitung
● Führen Sie die Vormontage der Antenne auf einer sicheren Standfläche durch!
● Keine Montage von Antennen bei Gewitter!
● Montieren Sie die Antenne nicht auf Dächern mit leicht brennbarer
Dachabdeckung (Reet, Stroh o.ä.)!
75 
1
Vermeiden Sie es, die Aluminium-Teile mechanisch zu belasten um die
Empfangsqualität nicht zu beeinträchtigen!
Gewinn Vor- / Rück-Verh. Strahlweite Anschluss
-3 dB -
 Tragarm
 Mastschelle und Flügelmuttern
360° F
Länge
? mm
