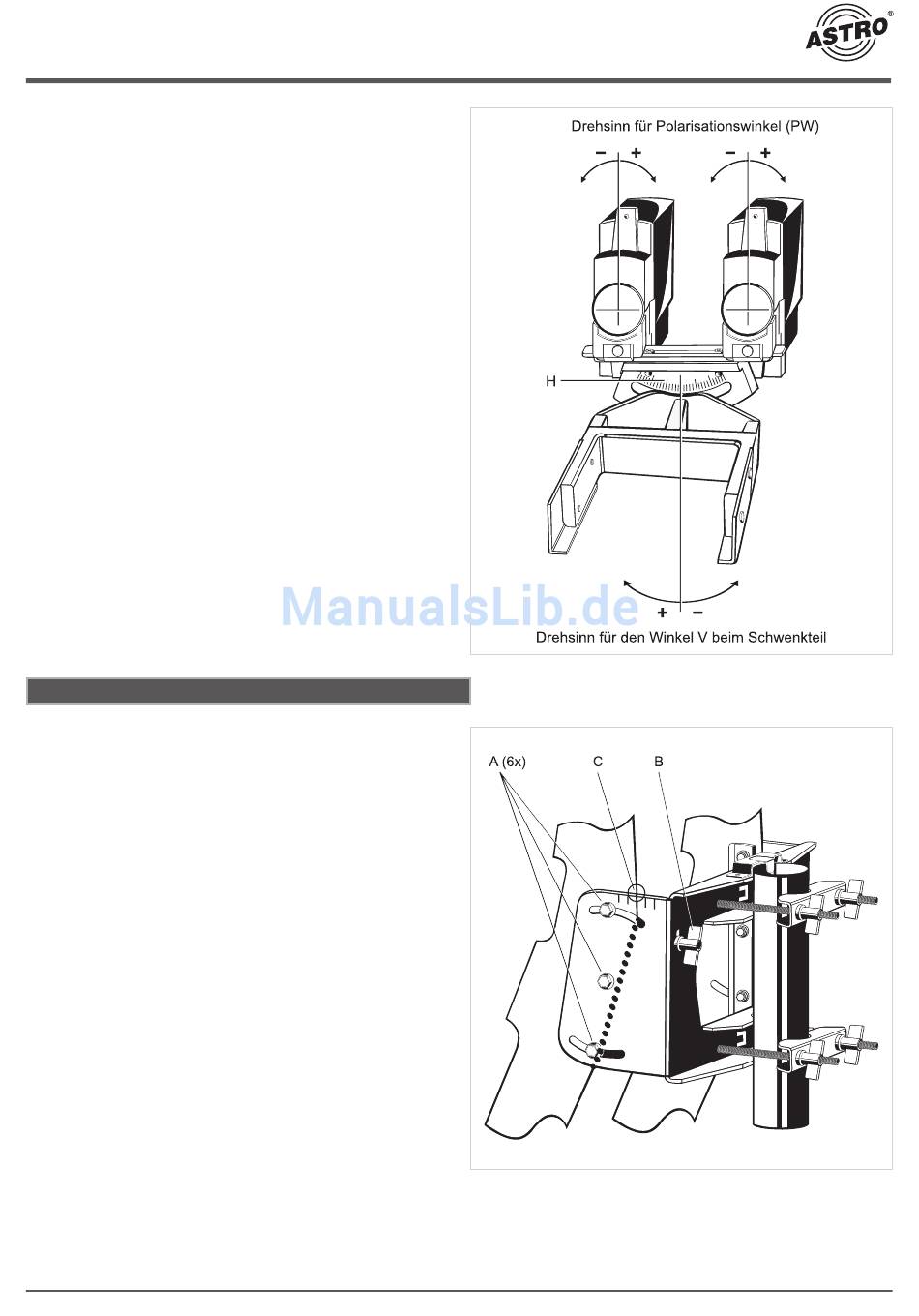

f) Polarisations-Voreinstellung
• Ein Speisesystem (Monofeed)
In Abhängigkeit Ihres Standortes und der Position des zu emp-
fangenden Satelliten stellen Sie am Speisesystem den Polari-
sationswinkel entsprechend Tabelle (siehe Anwendungshinweis
LNB) ein. Die schwenkbare Haltevorrichtung verbleibt dabei in
der Nullposition (siehe Grafi k rechts).
• Mehrere Speisesysteme (Multifeed)
Bei Multifeed-Anordnung ist die schwenkbare Haltevorrichtung
„H" entsprechend beiliegender Azimut-/Elevationstabelle für
Multifeed-Anwendung um den Winkel „V" zu schwenken. In die-
sem Falle ist der Polarisationswinkel am Speisesystem nicht
nach dieser Tabelle, sondern nach einem zu berechnenden
Korrekturwinkel einzustellen: PW
Um die Haltevorrichtung schwenken zu können, müssen Sie
zuerst mit dem Innensechskantschlüssel die Schraube vorne an
der schwenkbaren Haltevorrichtung lockern.
Antenne ausrichten
Die Antenne muss sowohl von der Richtung (Azimut), als auch von
der Neigung (Elevation) her genau auf den Satelliten ausgerichtet
sein. Bei Multifeed-Lösungen sollte die Antenne auf den Satelliten
mit dem schwächsten Signalpegel ausgerichtet werden.
a) Neigung (Elevation) einstellen
• Beim Schwenken der Antenne um die Elelvationsachse müssen
die 6 Schrauben „A" locker sein. Lösen Sie sie mit dem der Pa-
rabolantenne beiliegenden Innensechskantschlüssel.
• Wenn Sie die Antenne per Hand leicht ankippen, können Sie
zum Grob- oder Voreinstellen des Elevationswinkels die Mutter
„B" (für Feineinstellung) schneller drehen.
• Stellen Sie nun die Neigung (Elevation) ein – den genauen
Elevationswinkel für Ihren Standort fi nden Sie in der Anleitung
für das Speisesystem (LNB). Stellen Sie diesen Winkel an der
Skala (10° bis 50°) ein. Dabei muss der entsprechende Ska-
lenstrich auf der Halterung mit der Kante „C" des Refl ektor-
haltebleches fl uchten.
• Ziehen Sie im Anschluss daran die Schrauben „A" leicht an.
= PW
- V
NEU
TAB
6 / 10
