Seite 8
E
:
RGEBNIS

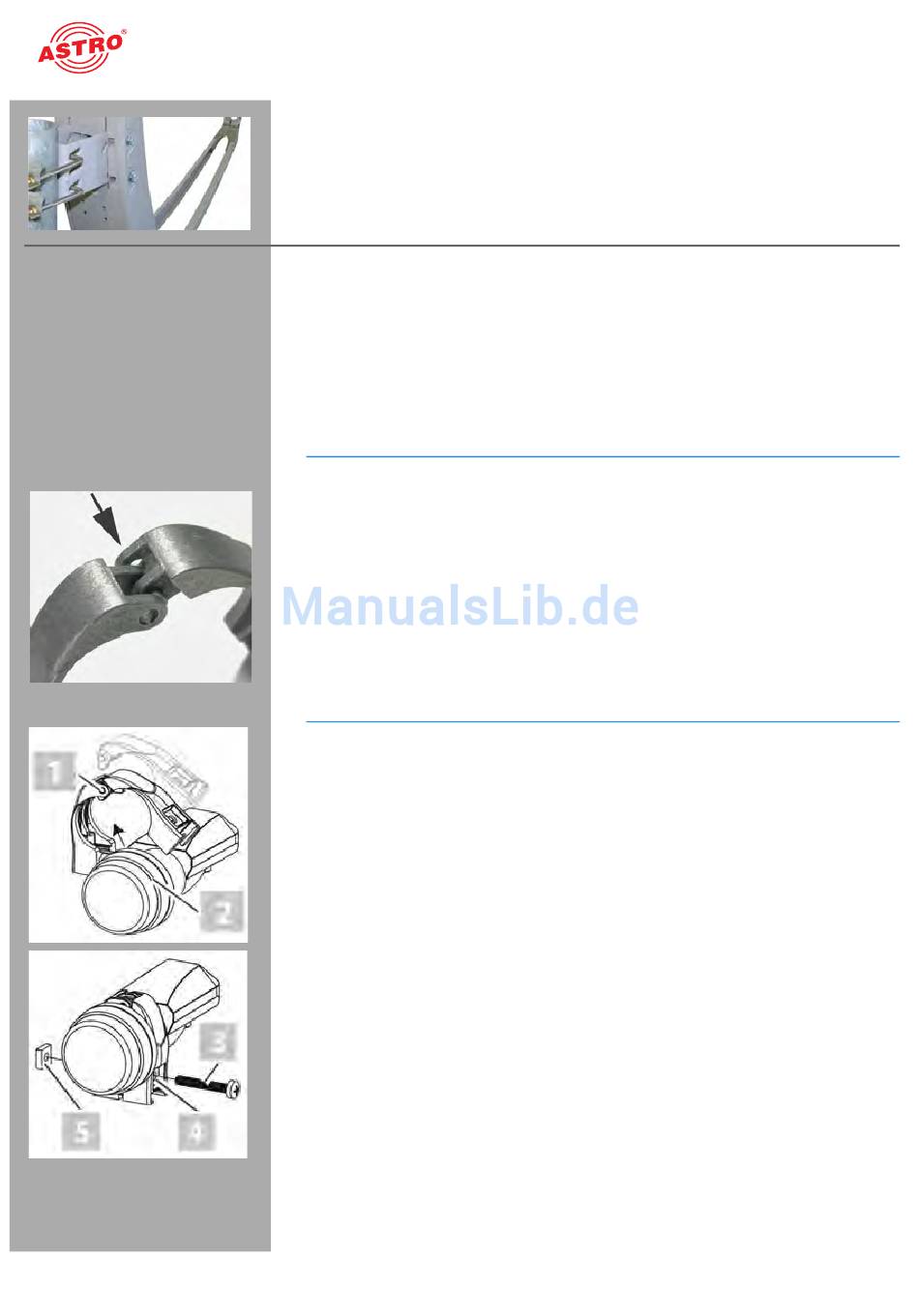

Das Rückteil ist nun am Mast befestigt (siehe Bild links). Sie können
mit der Montage eines zu der Parabol-Antenne ASP 78, bzw. ASP
85 passenden Speisesystems beginnen.
V
:
ORBEREITUNG
Um eine Speiseeinheit an der Parabol-Antenne montieren zu kön-
nen, müssen Sie zunächst die Aufnahme für das Speisesystem zu-
sammensetzen.
Gehen Sie beim Zusammensetzen der beiden Aufnahmeteile wie
folgt vor:
A
UFGABE
1.
Schieben Sie die beiden Aufnahmeteile so zusammen, wie es
im Bild links zu sehen ist.
2.
Schieben Sie nun die Bolzen der beiden Teile in die Bohrungen
(siehe Pfeilrichtung im Bild links).
E
:
RGEBNIS
Die Aufnahme ist nun montiert und Sie können ein passendes Spei-
sesystem an der Aufnahme befestigen. Gehen Sie dazu wie folgt
vor:
A
UFGABE
1.
Öffnen Sie die Aufnahme, indem Sie die über das Drehgelenk
[1] (siehe Bild links) verbundenen Teile auseinanderdrücken.
2.
Schieben Sie das Speisesystem [2] (siehe Bild links) in die
Aufnahme [1] hinein und schließen Sie die Aufnahme wieder.
3.
Legen Sie die Mutter [5] (siehe Bild links) über das Bohrloch
eines der Aufnahmeteile.
4.
Schieben Sie die Schraube [3] (siehe Bild links) durch die Bohr-
löcher der beiden Aufnahmeteile [4] und verschrauben Sie
diese mit der Mutter [5]. Ziehen Sie die Schraube aber noch
nicht fest!
E
:
RGEBNIS
Aufnahme und Speisesystem sind nun verbunden und können am
Tragarm befestigt werden. So befestigen Sie die Aufnahme am Tra-
garm:
Speisesystem montieren
Montageanleitung ASP 78 u. ASP 85 -
Speisesystem montieren
Version 07-2012A
