[4] Reflektor
[5] Aufnahme
[6] Rückteil
Seite 2

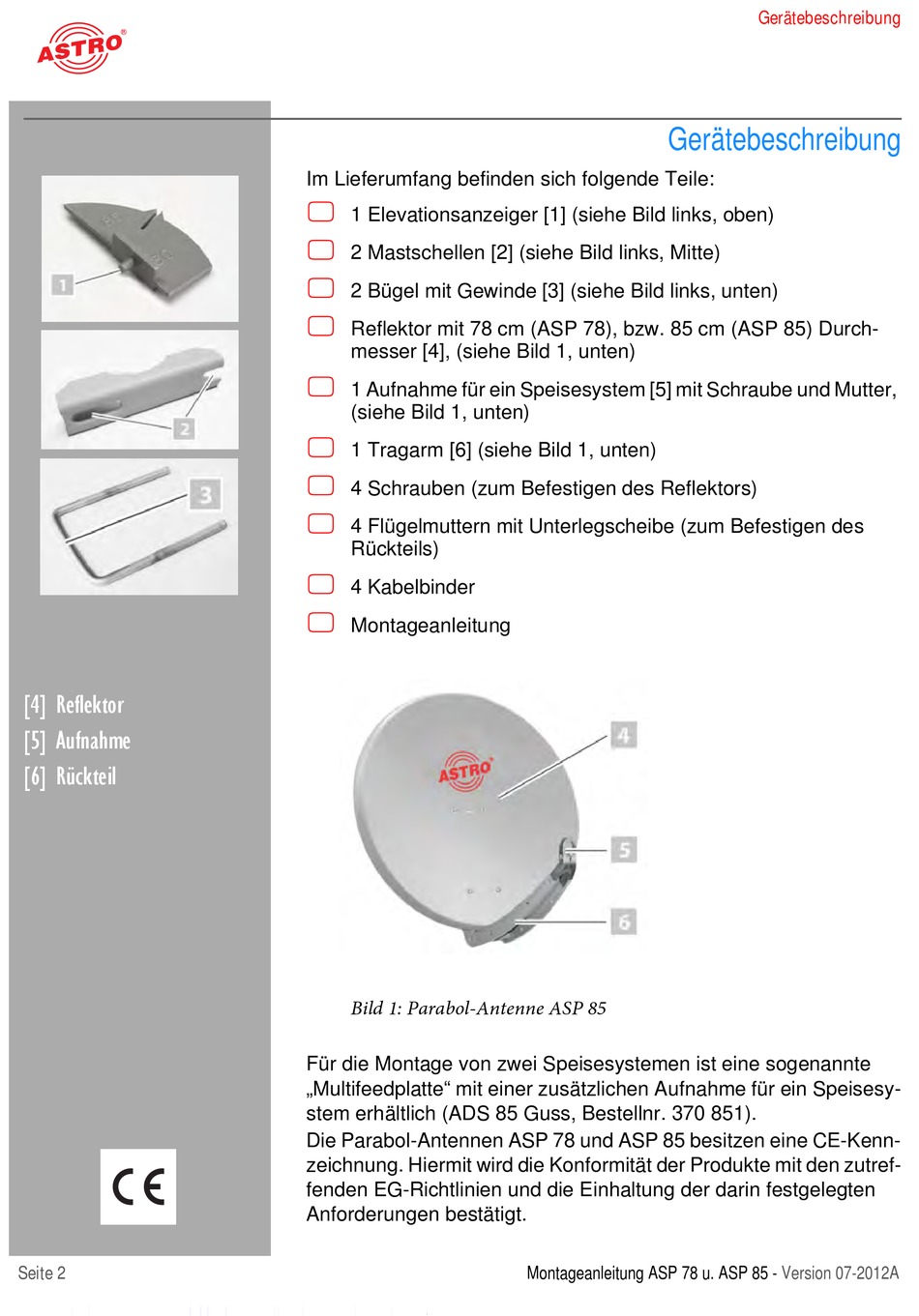

Im Lieferumfang befinden sich folgende Teile:
1 Elevationsanzeiger [1] (siehe Bild links, oben)
2 Mastschellen [2] (siehe Bild links, Mitte)
2 Bügel mit Gewinde [3] (siehe Bild links, unten)
Reflektor mit 78 cm (ASP 78), bzw. 85 cm (ASP 85) Durch-
messer [4], (siehe Bild 1, unten)
1 Aufnahme für ein Speisesystem [5] mit Schraube und Mutter,
(siehe Bild 1, unten)
1 Tragarm [6] (siehe Bild 1, unten)
4 Schrauben (zum Befestigen des Reflektors)
4 Flügelmuttern mit Unterlegscheibe (zum Befestigen des
Rückteils)
4 Kabelbinder
Montageanleitung
Bild 1: Parabol-Antenne ASP 85
Für die Montage von zwei Speisesystemen ist eine sogenannte
„Multifeedplatte" mit einer zusätzlichen Aufnahme für ein Speisesy-
stem erhältlich (ADS 85 Guss, Bestellnr. 370 851).
Die Parabol-Antennen ASP 78 und ASP 85 besitzen eine CE-Kenn-
zeichnung. Hiermit wird die Konformität der Produkte mit den zutref-
fenden EG-Richtlinien und die Einhaltung der darin festgelegten
Anforderungen bestätigt.
Gerätebeschreibung
Montageanleitung ASP 78 u. ASP 85 -
Gerätebeschreibung
Version 07-2012A
