Montage Wolf Link Pro - Wolf Link home Montage- Und Bedienungsanleitung

10 cm
Modbus GND
Modbus B
Modbus A
+24VDC
Anschluss Klima-
Lüftungsmodul KLM-L
10

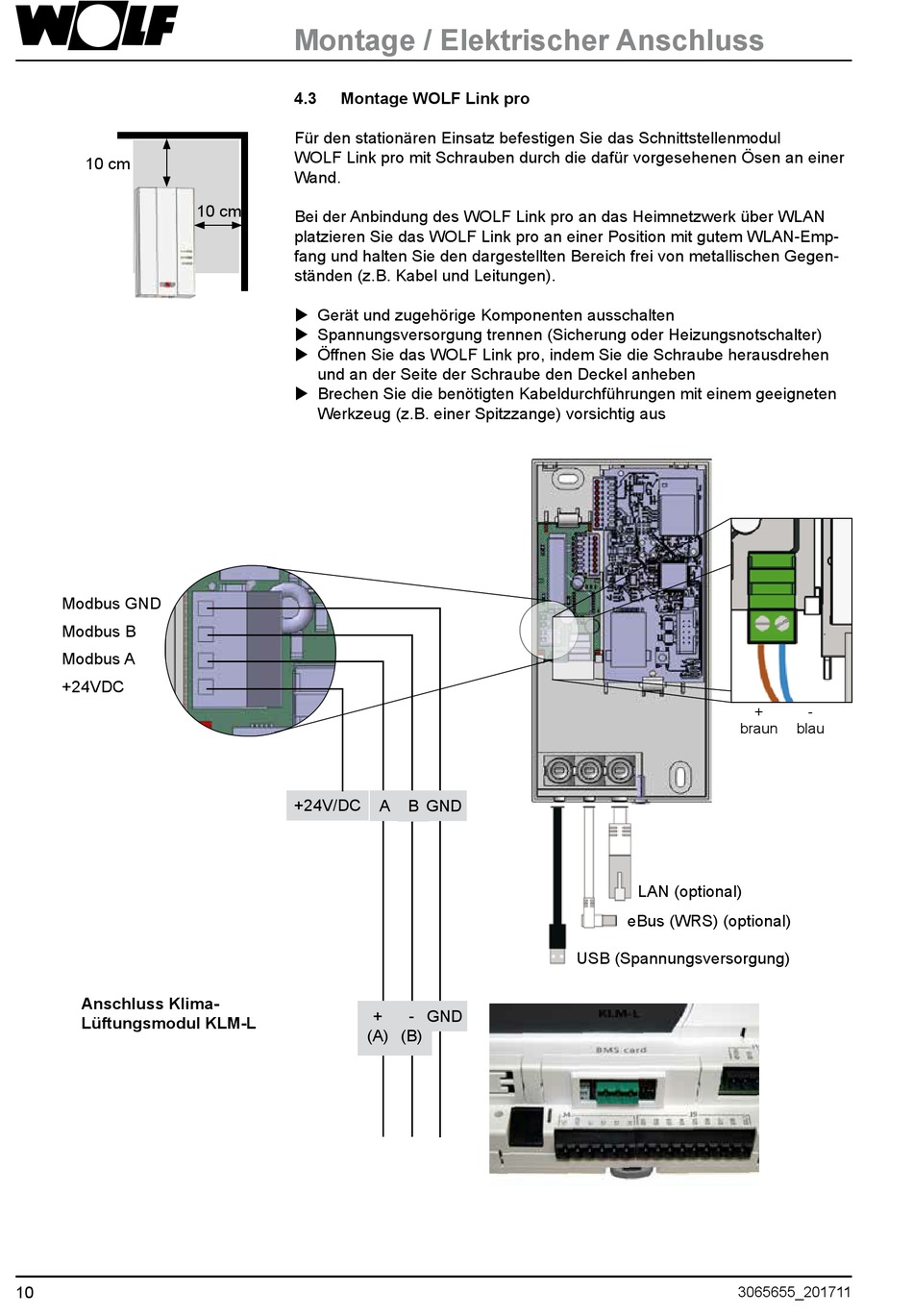

Montage / Elektrischer Anschluss
4.3

Montage WOLF Link pro

Für den stationären Einsatz befestigen Sie das Schnittstellenmodul
WOLF Link pro mit Schrauben durch die dafür vorgesehenen Ösen an einer
Wand.
10 cm
Bei der Anbindung des WOLF Link pro an das Heimnetzwerk über WLAN
platzieren Sie das WOLF Link pro an einer Position mit gutem WLAN-Emp-
fang und halten Sie den dargestellten Bereich frei von metallischen Gegen-
ständen (z.B. Kabel und Leitungen).
X Gerät und zugehörige Komponenten ausschalten
X Spannungsversorgung trennen (Sicherung oder Heizungsnotschalter)
X Öffnen Sie das WOLF Link pro, indem Sie die Schraube herausdrehen
und an der Seite der Schraube den Deckel anheben
X Brechen Sie die benötigten Kabeldurchführungen mit einem geeigneten
Werkzeug (z.B. einer Spitzzange) vorsichtig aus
+24V/DC
(A)
A B GND
+ - GND
(B)
braun
LAN (optional)
eBus (WRS) (optional)
USB (Spannungsversorgung)
3065655_201711
+ -
blau
